7.10 モジュール間に影響矢印を描画する

捕食相互関係 (predatory interaction) を説明する準備がこれで整いました！Predations (捕食) というタイトルの一般変数 (general variable) を新規作成します。この変数を使って、与えられた期間内にキツネに食べられるウサギの個体数をあらわします。捕食水準は、キツネとウサギの個体数の積に比例するものと仮定します。

Hare population エイリアスから Predations に向けて、Fox population エイリアスから Predations に向けて、影響矢印をそれぞれ描画します。以下の式を入力して、この新規変数を定義します：Hare_population * Fox_population / 600

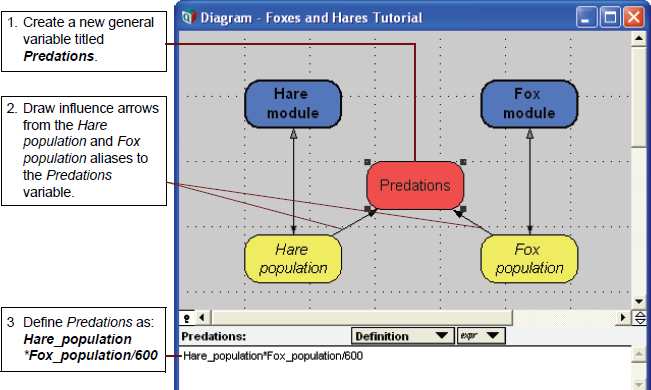

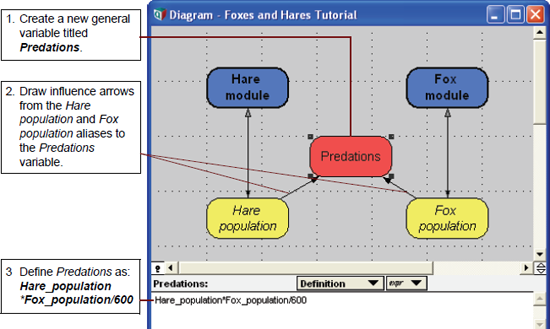

1. Predations (捕食) というタイトルの一般変数 (general variable) を新規作成します。

2. Hare population エイリアスから Predations に向けて、Fox population エイリアスから Predations に向けて、影響矢印をそれぞれ描画します。

3. Predations を次のように定義します：Hare_population * Fox_population / 600

ウサギにとっては不本意な話ですが、捕食数はウサギチームの死を以ってカウントすることにします。Hare module を開いたら、Hare module ダイアグラムとその親ダイアグラムの両方が画面に表示されるようにウィンドウの配置を調整します。Predations から Hare deaths に向けて影響矢印を描画します。

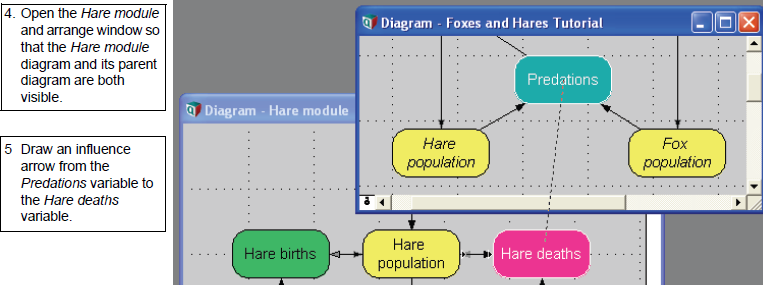

4. Hare module を開いたら、Hare module ダイアグラムとその親ダイアグラムの両方が画面に表示されるようにウィンドウの配置を調整します。

5. Predations から Hare deaths に向けて影響矢印を描画します。

Hare deaths (ウサギの死) を次のように再定義します：Hare_population * Hare_ndr + Predations

6. Hare deaths (ウサギの死) を次のように再定義します：
Hare_population * Hare_ndr + Predations

Hare population と Hare deaths の２つのノードをよくご覧いただければ、それぞれの端に小さな矢印の頭が表示されていることに気づくはずです。これらは、そのモジュールの外部にある他のノードと影響関係があることをあらわしています。

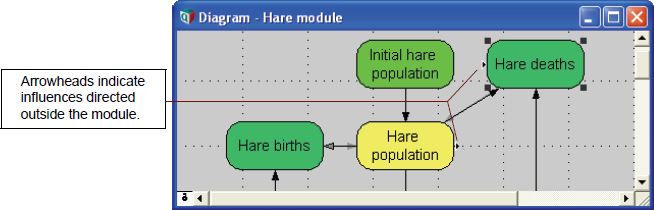

矢印の頭は、このモジュールの外部から影響関係があることをあらわします。

Predations (捕食) は、キツネ集団の食料源であるため、キツネの個体数にとっては正の効果となります。このことは、Fox carrying capacity を Predations と比例関係にすることでモデル化することができます。

Fox carrying capacity を次のように再定義します：Predations*1.6

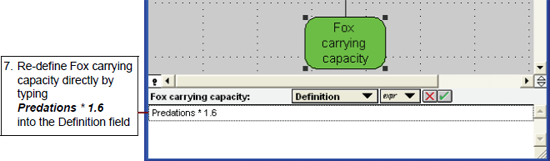

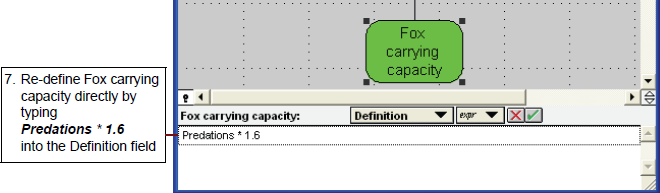

7. Fox carrying capacity の Definition フィールドに Predations*1.6 と直接入力することによって、これを定義しなおします。
