4.13 変数を他の変数の関数として定義する

ある変数がそれ以外の別の変数によって変化する場合は、変数どうしの関係をあらわす式を入力する必要があります。Fuel cost とそれ以外のノードを接続する影響矢印 (Influence arrow) の向きは、依存関係の向きをあらわします。

このセクションでは、Fuel cost の定義を入力するに際して Miles per year, Miles per gallon, および Fuel price の値を使うことにします。

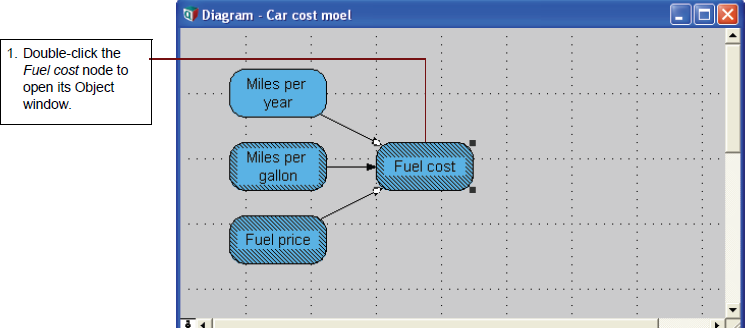

1. Fuel cost ノードをダブルクリックして、この変数のオブジェクトウィンドウを開きます。

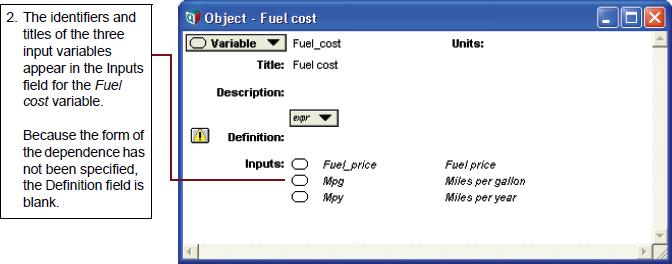

2. Fuel cost 変数の Inputs フィールドには、３つのインプット変数の識別子 (identifier) とタイトル (Title) がそれぞれ表示されます。
依存関係の形式はまだ指定されていませんので、Definition フィールドは空白になっています。

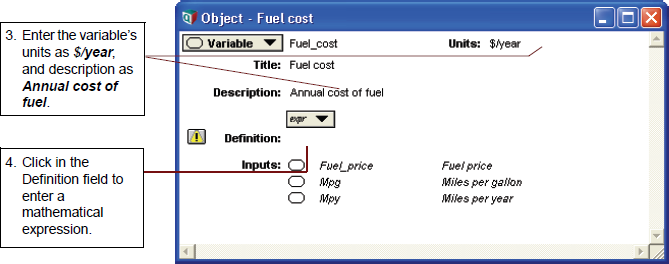

3. Fuel cost 変数の単位として $/year を、
その説明 (description) として、Annual cost of fuel をそれぞれ入力します。

4. Definition フィールドをクリックして、数式を入力します。



Fuel cost は、燃料価格 (fuel price) に走行マイル数 (miles driven) を乗じて、１ガロンあたりのマイル数 (miles per gallon) で除したものになりますので、Definition フィールドには、次式を入力することになります。



アスタリスク (*) 記号は乗算を、スラッシュ (/) 記号は除算をそれぞれあらわします。

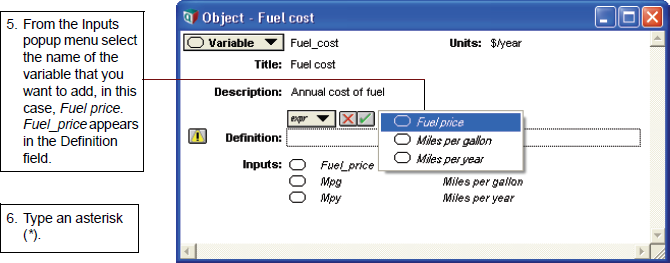

5. Inputs ポップアップメニューから追加する変数の名称を選択します。このケースでは、Fuel price を選択します。Definition フィールドには Fuel_price が表示されます。

6. アスタリスク (*) を入力します。

7. Inputs ポップアップメニューから Miles per year を選択します。

8. スラッシュ (/) を入力します。

9. Inputs ポップアップメニューから Miles per gallon を選択します。

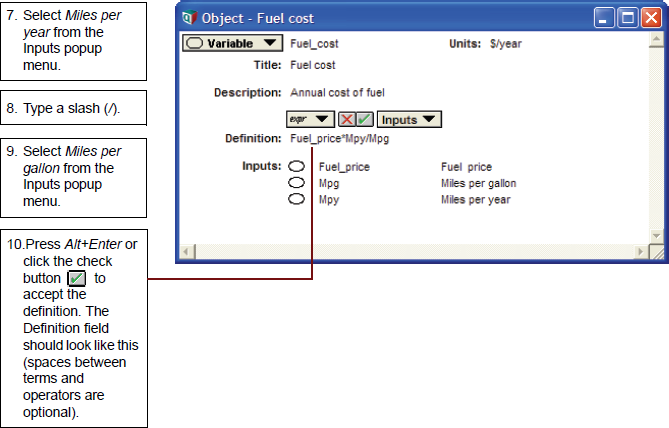

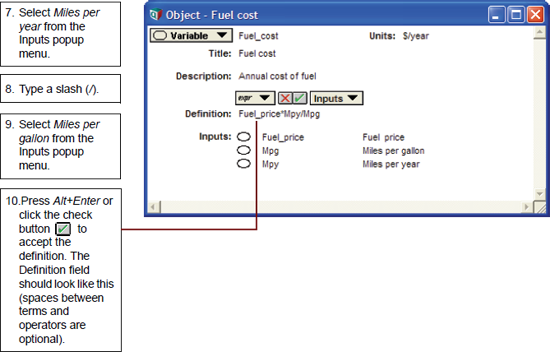

10. Alt+Enter キーを押すか、チェックボタン をクリックして、定義した内容を適用します。Definition フィールドは図のようになっているはずです。項と演算子の間のスペースはオプションです。



Fuel cost の値は、入力した定義内容に基づいて計算されます。すなわち、Fuel price と Miles per year を乗じた値が、Miles per gallon の値で除算されます。

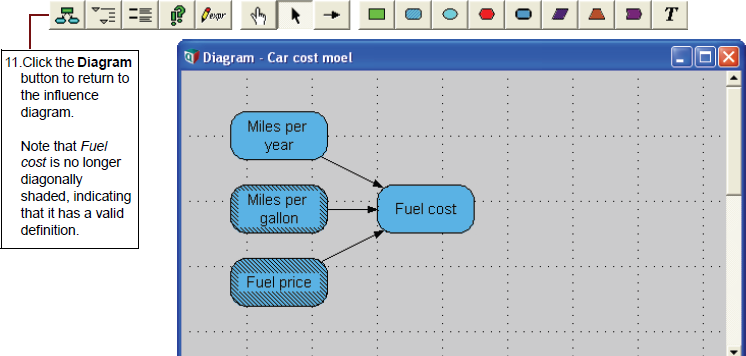

11. Diagram ボタンをクリックして影響ダイアグラムに戻ります。

なお、Fuel cost の斜線枠が消えていることから、定義した内容が有効であることが分かります。
