4.8 ノード間に矢印を描画する

影響ダイアグラムで変数間の関係を表示できる機能は、Analytica に備わる最もパワフルな機能の一つです。変数間に依存関係を設定するには、影響矢印 (Influence arrows) を使用します。

Fuel cost 変数の値は、Miles per gallon 変数によって左右されるため、これら２つのノードを接続する矢印を描画することにしましょう。

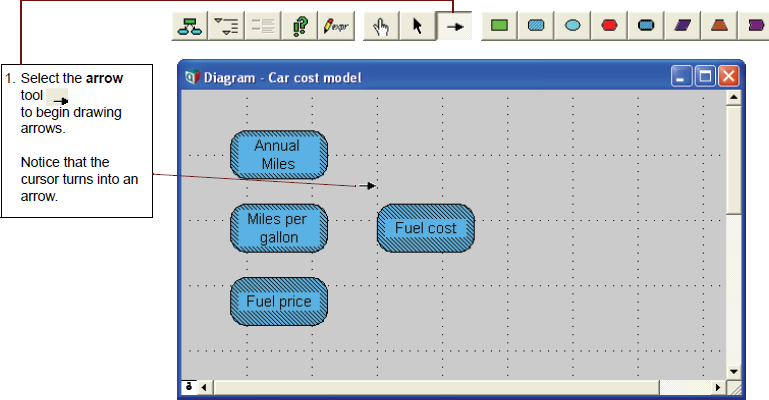

1. 矢印ツール を選択して矢印の描画を開始します。

カーソルの形状が矢印に変わる点に注意してください。

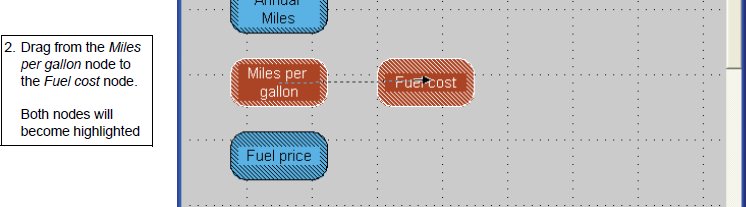

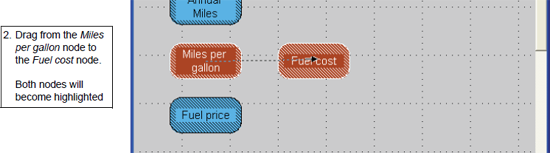

2. Miles per gallon ノードから Fuel cost ノードに向けてマウスをドラッグします。

両方のノードがハイライトで表示されます。

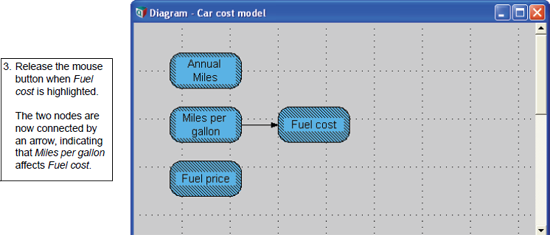

3. Fuel cost ノードがハイライトしたらマウスのボタンを離します。

２つのノードが一本の矢印で接続されたはずです。
Miles per gallon が Fuel cost に影響を及ぼすことをこれであらわしています。

２つのノードが矢印でつながっていない場合は、ステップ１から３を繰り返してください。
