Profile の曲線下の面積を計算する

Surfer には Profile の曲線下の面積を計算する機能は残念ながら現在のところ用意されていません。この機能が将来のバージョンで追加されるよう提案しました。それまでの間、以下のワークフローを使用して、個々の Profile の面積を求めることができます。

  1. Map と Profile の、両オブジェクトの Map units per in を同じにして、マップの1インチあたりの単位が同じになるように調整します。
    1. Contents ウィンドウで Map オブジェクトをクリックします。
    2. Properties ウィンドウの Scale タブをクリックします。
    3. Proportional XY scaling のチェックボックスにチェックがはいっているか確認します。
    4. X Scale セクションで、Map units per in
    5. フィールドの値を選択してコピーします。
    6. Contents ウィンドウで Profile をクリックして選択します。
    7. Properties ウィンドウの Scale タブをクリックします。
    8. Proportional XY scaling のチェックボックスにチェックがはいっているか確認します。
    9. X Scale
    10. セクションで、先ほどコピーした値をペーストします。
  2. Contents ウィンドウで、Profile の X AxisY Axis、および、Map のチェックを外します。
  3. BLN ファイルへのエクスポート
    1. File | Export をクリックします。

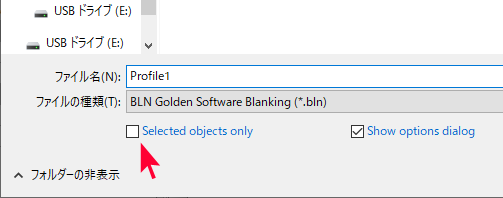

    2. Export ダイアログで、Selected objects only のチェックを外します。
    3. ファイル名を入力し、ファイルの種類を BLN に変更したら、「保存」をクリックします。
    4. Export Options ダイアログで、Scaling sourceMap に選択して、OK をクリックします。
  4. Home | New Map | Base | Base をクリックして、作成した BLN ファイルを選択して、Open をクリックします。
  5. Contents ウィンドウで、作成した Base レイヤーを展開し、その中にある Polygon オブジェクトを選択します。
  6. Properties ウィンドウの Info タブをクリックします。
  7. このポリゴンの面積 (Area) が、断面図の単位で表示されます。
