XYZ データから DEM ファイルを作成するには?

3D モデルを作成する場合、DEM (Digital Elevation Model) は、非常によく利用されています。Surfer では、XYZ テキストデータからグリッドデータを作成し、DEM 形式として直接保存することができます (デフォルトは GRD 形式です) 。以下に XYZ データをグリッド化して DEM 形式で保存し、3D サーフェスモデルを作成する例を示します。

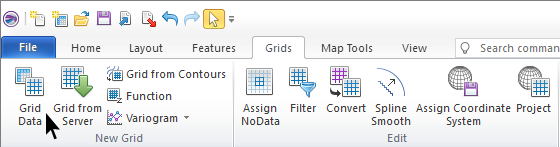

  1. Surfer を起動し、Grid | Data コマンドを選択します。

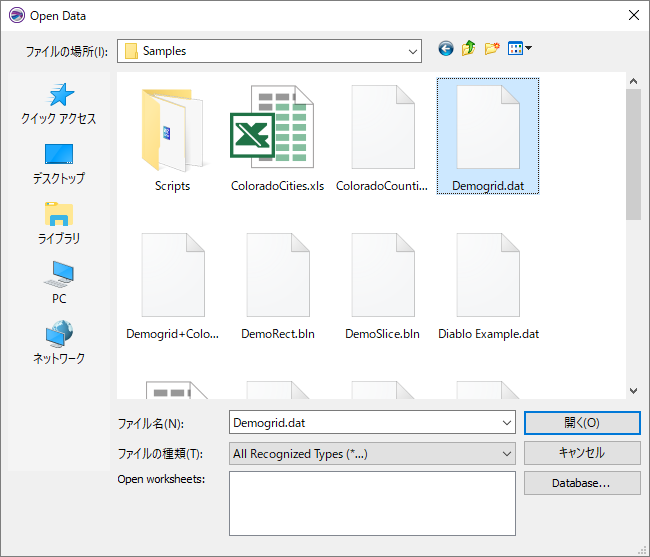

  2. Open Data ダイアログが開いたら Surfer 15|Samples フォルダに行き、Demogrid.dat ファイルを開きます。

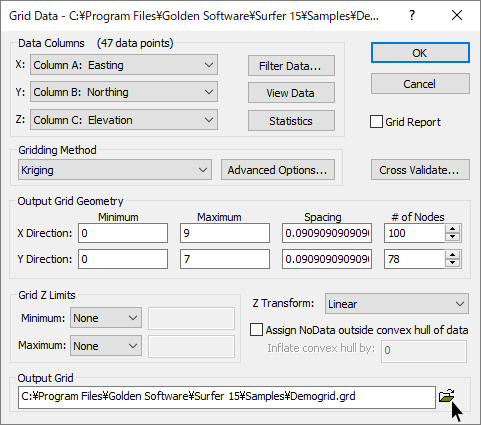

  3. Grid Data ダイアログで、ファイル保存先フォルダの変更ボタンをクリックします。

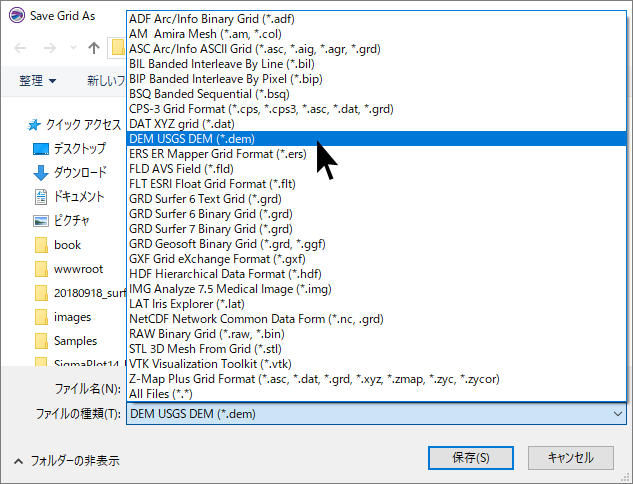

  4. Save Grid As ダイアログのファイルの種類のリストから DEM USGS DEM (*.dem) 形式を選択し、保存します。

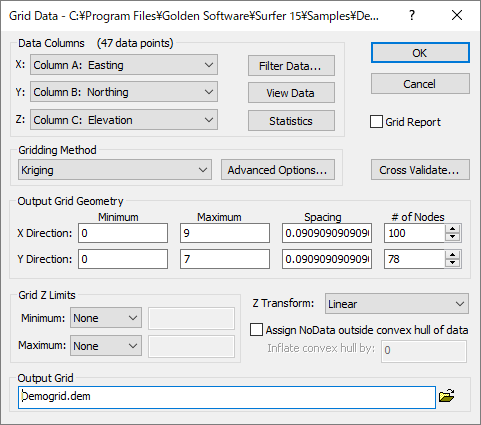

  5. Grid Data ダイアログに戻ったら、OK ボタンを押して DEM ファイルを作成します。

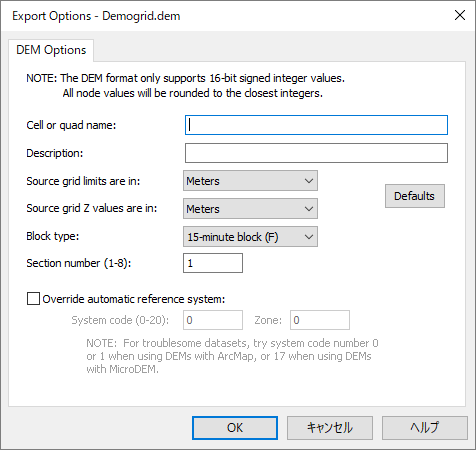

  6. 続いて表われる Export Options ダイアログの OK ボタンを押し、Surfer ダイアログの OK ボタンをクリックして下さい。

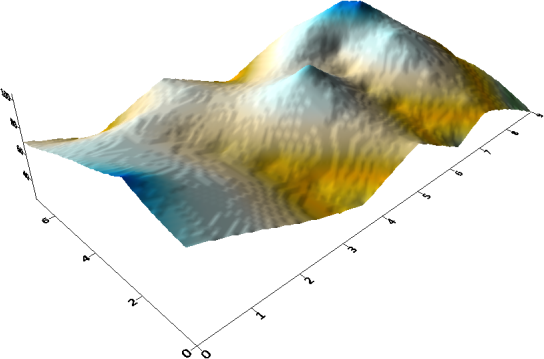

  7. 保存し終えたら、Map | New | 3D Surface メニューコマンドを選択し、DEM ファイルを使って 3D サーフェスプロットを作成します。
