Tecplot Focus 2017 で追加された機能

2017 R3 の新しい機能

LaTex Syntaxサポート

インストールされたLaTexエンジンを使用して、Tecplot Focus環境でテキストを作成およびレンダリングすることができます。LaTexエンジンはTecplot Focusインストールディレクトリにあるtecplot_latex.mcファイルを使ってTecplot Focusに登録する必要があります。LaTexエレメントを追加するには、Text Detailsダイアログを使用してください（User’s Manualのセクション18-1.6をご参照ください）。

スライスおよび等値面の改善

• 等値面にベクトルを表示できます。
• スライスを設定および抽出してからオンにします。これによってワークフローのスピードが向上します。

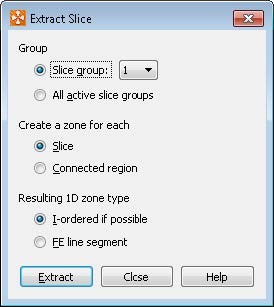

• スライスを抽出して接続領域を分離します。これによって、ナセル内のスライス領域等を分離することができます。これを実行するには、新しいExtract Slicesダイアログを使用します。
• スライス抽出オプションを使用して、論理的に順序付けられたラインゾーン（l-ordered）として抽出することができます。
• Extract Slicesダイアログで、スライスをグループごとに抽出します。
• 開始スライス/終了スライス/中間スライスを抽出すると、開始から終了まで順番に抽出されます。プライマリのスライスがアクティブな場合、それも順番に抽出されます。

その他の機能

• ソリューション時間を変更する操作の速度が向上しました。
• 最初のプロットの生成時のメモリ消費量を削減しました。
• ラインの凡例、散布図の凡例、ラベルポイントとセルのダイアログのフォントオプションに、ボールド体とイタリック体を追加しました。
• Text Details Regular Text Angleが15度単位から任意の値を使えるようになりました。
• インストール時に含まれるサンプルデータを整備および再編成しました。
• MPEG-4エクスポートの拡張子を .mp4に変更しました。
• インデックスページで上/下矢印を使用する場合、Probe Atダイアログは再プローブするようになりました。
• 360 User’s Manual.いくつかのラインマップに関する機能をextendmcrアドオンに追加しました。Tecplot Focus User’s Manualのセクション29 – 3.4をご参照ください。
