操作とデータ管理
FlexPro は、テクニカルソフトウェア製品としての優れた機能性と、オフィスアプリケーションとしての利便性を兼ね備えています。直感的なソリューションにより、長期的に測定データ管理全体を簡素化できます。
ユーザー利便性
|
- 便利なリボンユーザーインターフェース
- 実用的なプレビュー機能でデータを追跡
- マルチレベルの元に戻す機能
- ドキュメント、ダイアグラム、テーブルをドラッグアンドドロップで作成
- プロパティウィンドウを使用するか、検索と置換を使用して、複数のオブジェクトを同時に編集
|
ハイパフォーマンス
|
- マルチコア CPU のパフォーマンスをフル活用 (FlexPro Professional)
- バックグラウンドで解析を計算
|
データの集中管理
FlexPro ではあらゆる測定デバイス、測定ハードウェア、データ収集ソフトウェアから簡単にデータ整理ができます。
|
- FlexPro エクスプローラーでデータと解析を明確かつ確実に整理
- さまざまな異なるソースからのデータを組み合わせ、データを中央処理
- FlexPro プロジェクトデータベースに大量のデータを保存可能。データサイズの上限はハードディスクの空き容量にのみ依存
- インデックスベースの検索を使用して、解析するデータをすばやく検索
- さまざまなバイナリフォーマットおよびグラフィックフォーマットで結果をエクスポート
|
カスタマイズ可能なメニューとツールバー
|
- 必要に応じてリボンをカスタマイズ
- 独自のタブを作成し、コマンド、フィールド、マクロを追加
- 常に最も重要な機能をすばやく入手可能
|
[オプション] データエクスプローラモジュール
FlexPro データエクスプローラモジュールは、サーバーまたはハードディスク上の測定データアーカイブをインデックス付けします。重要なパラメータは、インデックス作成中にすでに計算されています。構成可能なクエリを使用してデータ属性を検索し、解析したいデータセットを素早く見つけます。
|
- データコレクション内の特定の属性と統計プロパティを持つデータセットを検索
- データをインポートする前でもプレビューと統計を表示
- 再利用可能な検索フィルターを定義/li>
- ドラッグアンドドロップを使用してデータをインポート
- プロジェクト内、ハードディスク上、またはサーバー上のデータに対するクエリを作成して、すぐに解析可能
- インデックス作成中にインポートおよびクロスチャネルパラメータを計算し、後続のクエリに使用

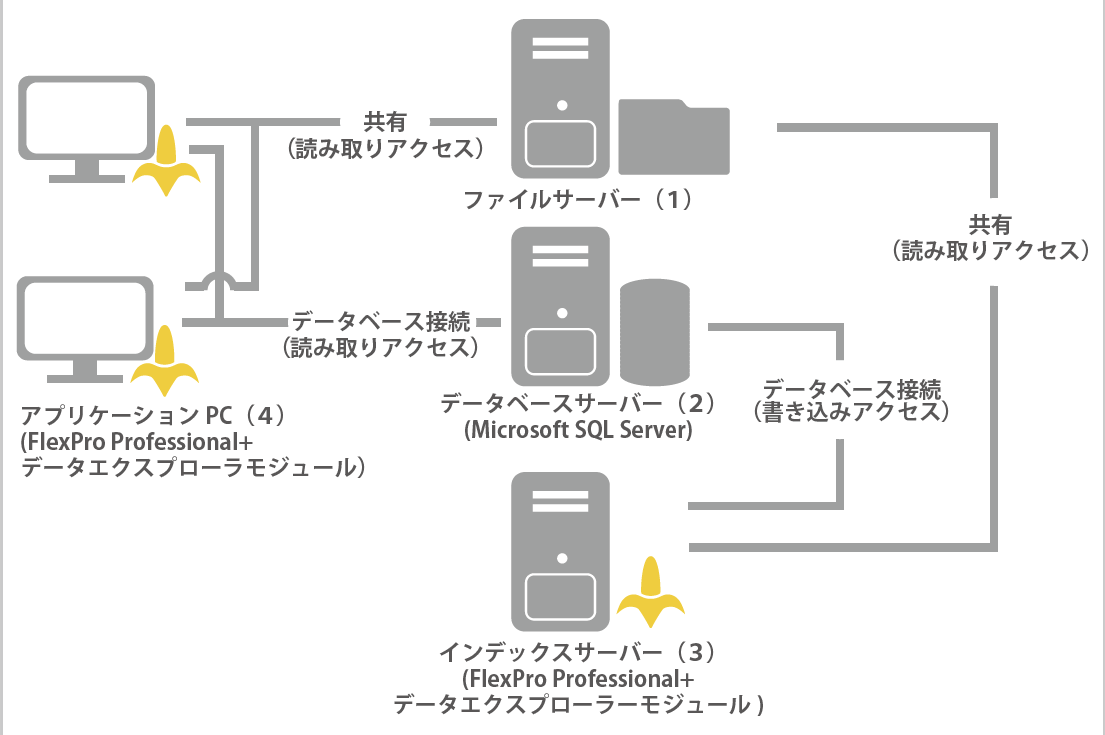

- インデックスサーバーを設定し、チーム全体に会社の測定データアーカイブへのアクセス権を付与 (Microsoft SQL Server ライセンスが必要)。
- 多くのファイルにまたがる長期的な測定値をギャップのない時系列としてインポート
|

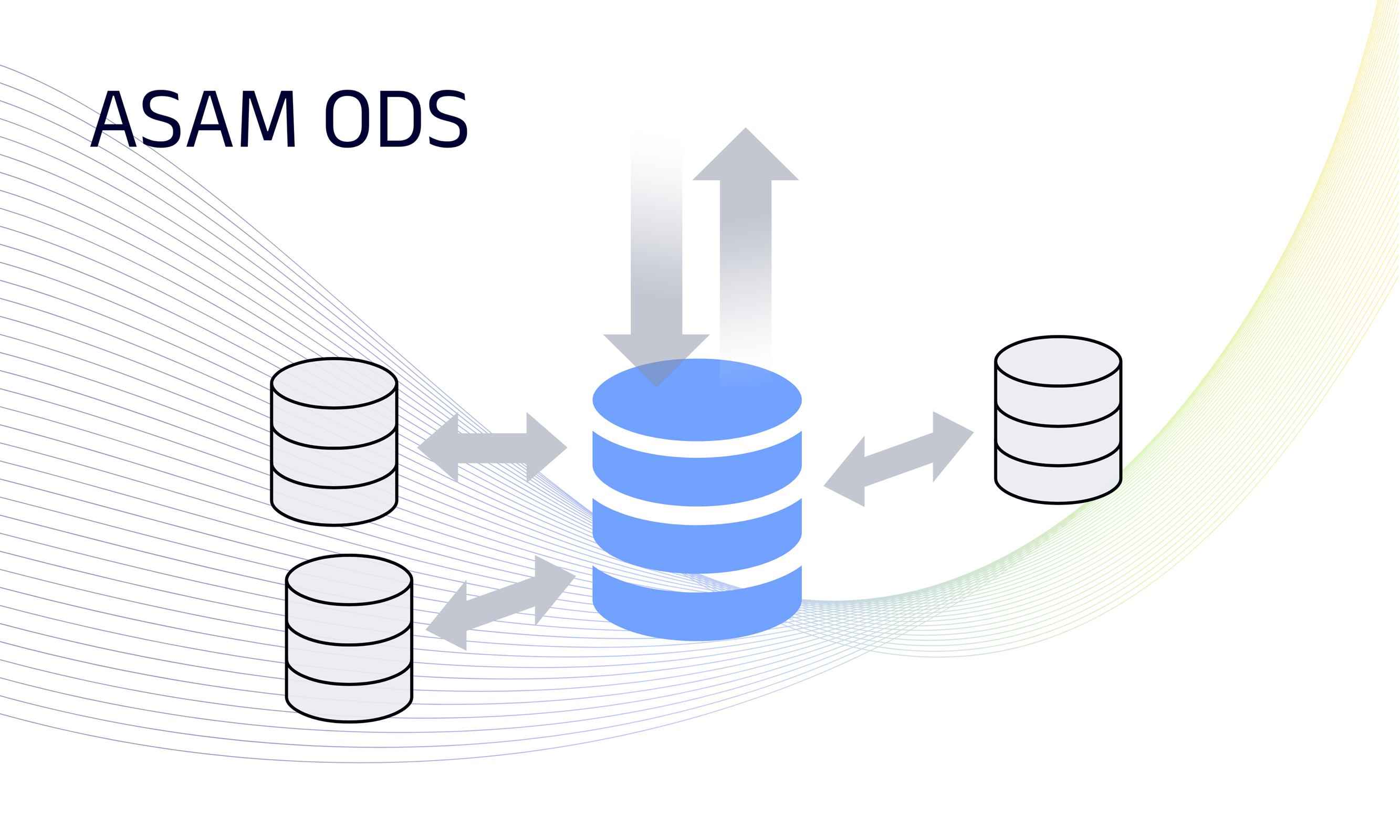

[オプション] ASAM ODS データインポート
ASAM ODS データインポートを使用すると、テストデータをしっかりと制御できます。統合された ASAM ODS ブラウザを使用すると、ASAM ODS サーバーと ATF/ATFX データ交換形式に直接簡単にアクセスできます。自動車業界の要件に合わせて特別に調整された効率的なデータ管理のメリットを享受できます。
|
- データをウィンドウに明確に表示
- 特定の属性とデータをすばやく簡単に検索
- データプールの独自のビューをセットアップ
- ATF/ATFX 形式でファイルをインポート
|
プレゼンテーション
FlexPro では幅広いプレゼンテーションおよびスタイルオプションを使用して、解析結果の要点を強調することができます。
結果を印象的に表示
|
- わかりやすく配置されたギャラリーから、さまざまなダイアグラムやテーブルのスタイルを選択可能

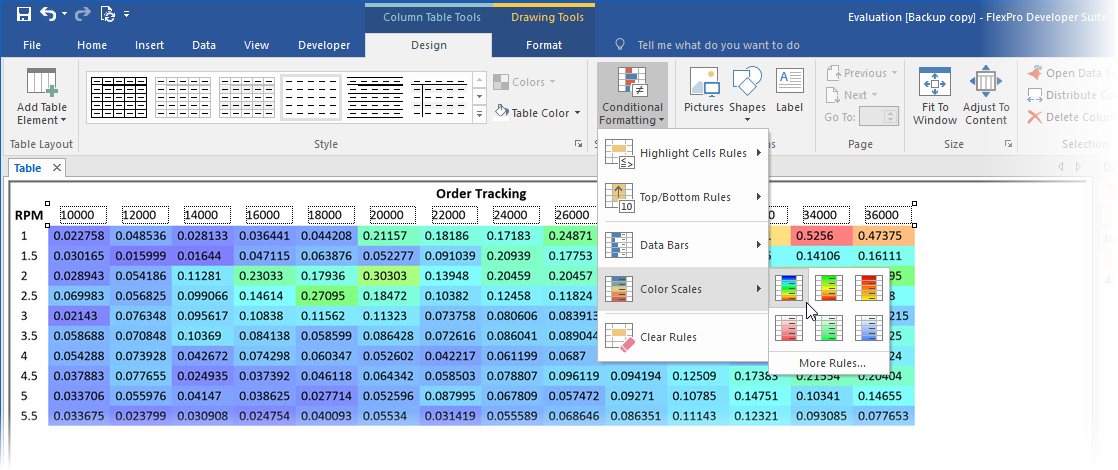

- 条件付きのハイライトやデータバーを使用して、わかりやすいテーブルを作成可能
- 測定データを地図表示やビデオと組み合わせて、ロードテストなどを最適に表現
|
レポート作成機能
|
- FlexPro を用いて結果を印象的に統括

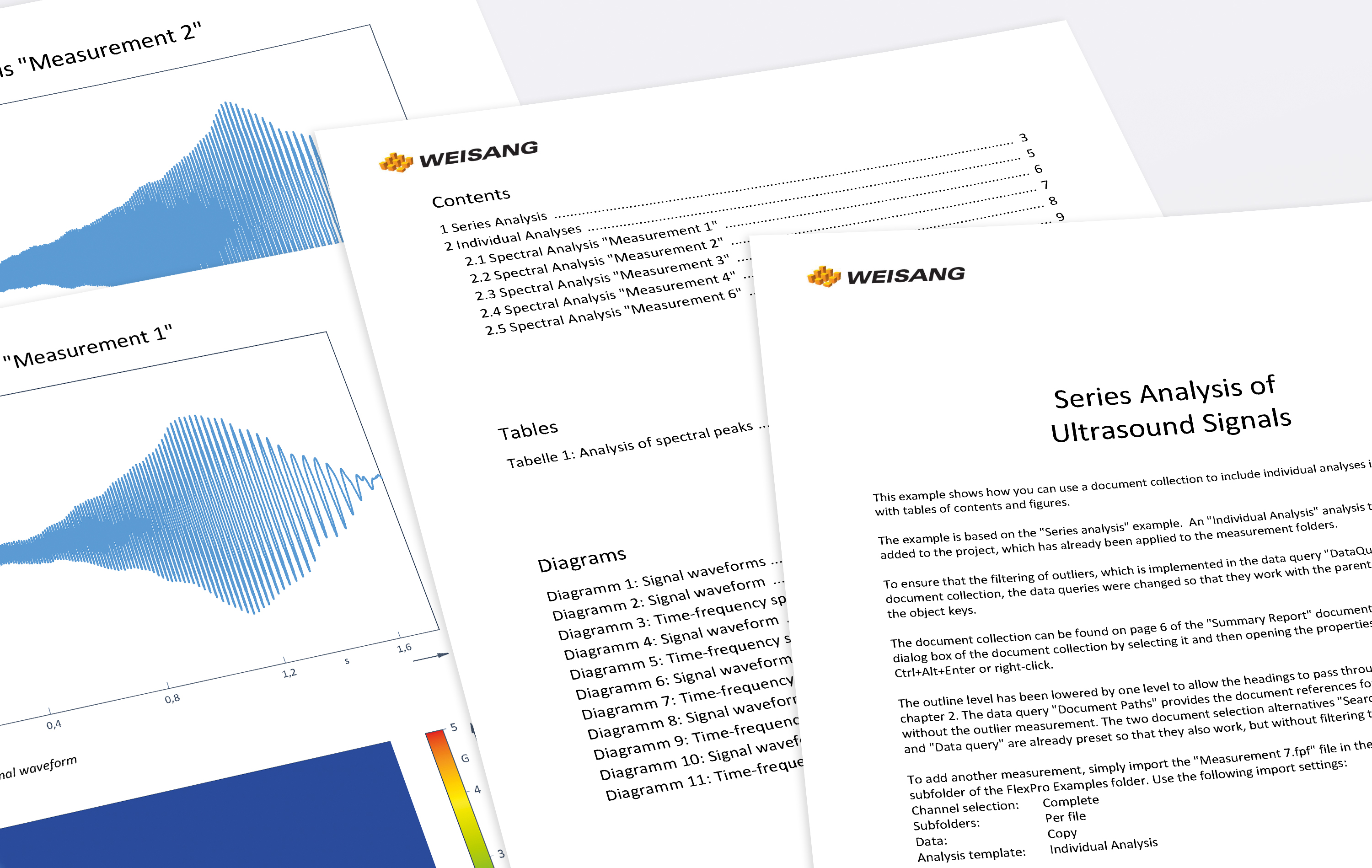

- 目次と図表を備えたレポートを作成

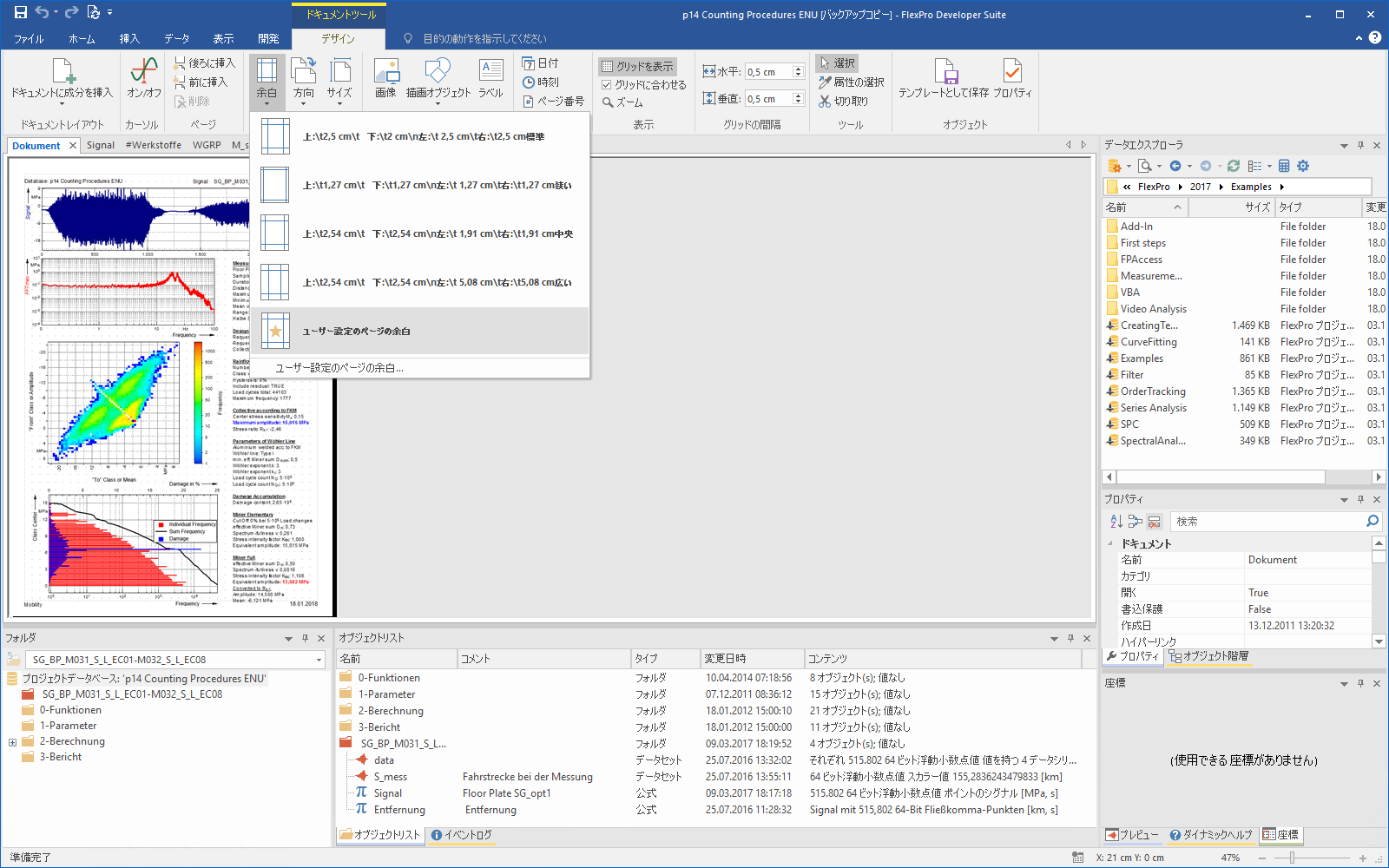

- ドキュメントの用紙サイズ、ヘッダー、フッターをカスタマイズ
- 最終レポートに各々のレポートを自動組み込み
- 動的なマルチページダイアグラムとテーブルを挿入
|
ドキュメントエディタ
|
FlexPro ドキュメントエディタを使用すると、プロフェッショナルなレポートを簡単に作成できます。
ヘッダーとフッター、目次、図表を使用してレポートをデザインします。
自分だけの図面を作成し、オブジェクトや画像を挿入すれば、情報量の多いプレゼンテーションや魅力的な企業文書に最適です。
|
プレゼンテーションとドキュメントテンプレート
|
ダイアグラム、テーブル、テキスト、ドキュメントのテンプレートを作成し、プロジェクトデータベースまたは中央のテンプレートデータベースに簡単に保存できます。
(FlexPro Professional および Developer Suite では) ネットワーク内の同僚とテンプレートを共有し、チーム内のコラボレーションと効率を向上させます。
|

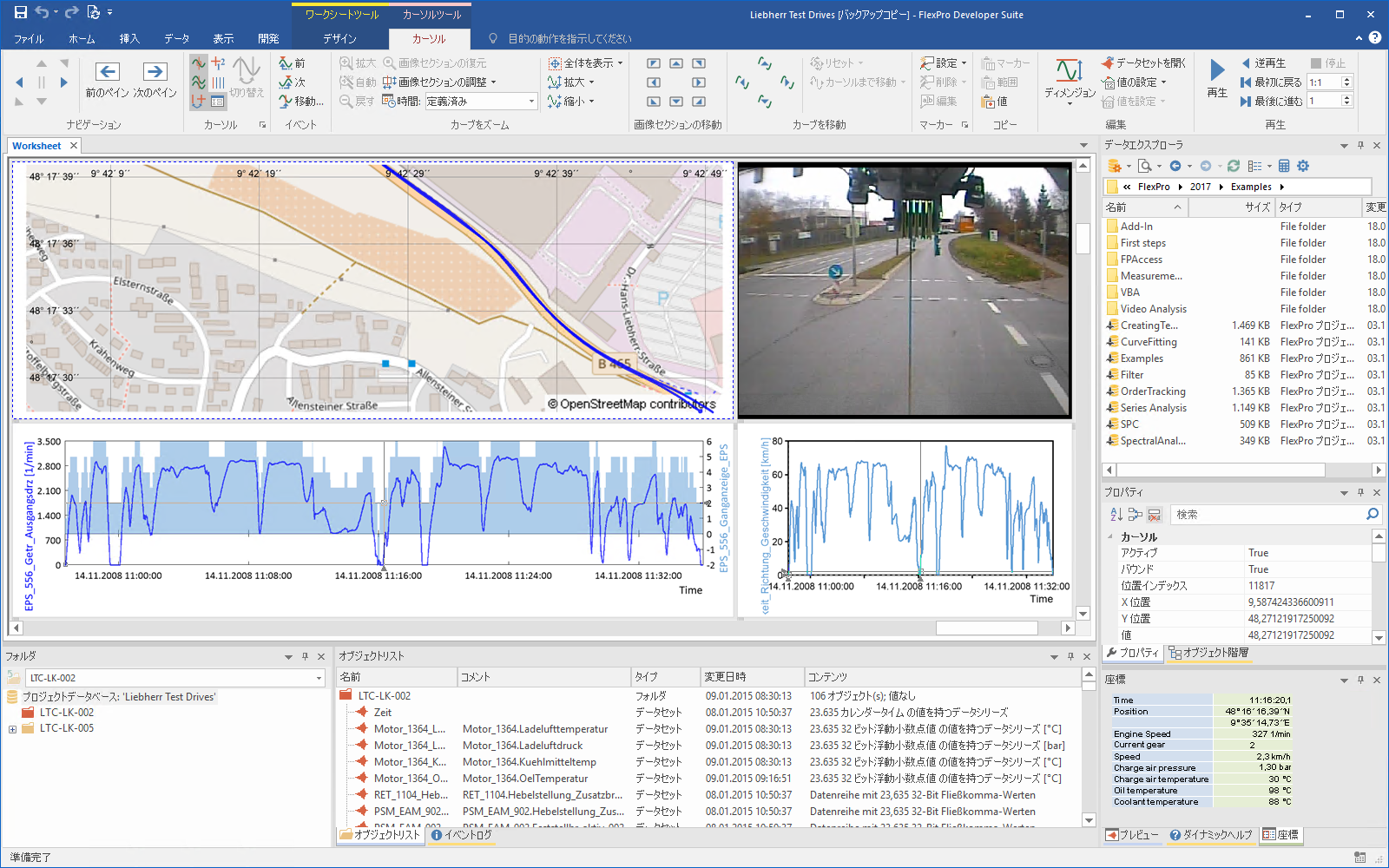

測定データとビデオを同期的に解析
|
FlexPro を使用すると、測定データを対応するビデオと同期させることができます。
ビデオでは、図のカーソルを使用して、測定値のどこにいるかを確認します。
またはその逆に、ダイアグラムにカーソルを置き、ビデオの適切な時間に適したセクションを確認します。
|
解析
FlexPro は、使用する測定方法、測定器、パラメータに関係なく、データ解析をこれまで以上に簡単にします。強力な解析テクノロジーにより、生データから結果まで簡単に移動し、正確な洞察を得ることができます。
生データから結果をすばやく取得
|
- ギャラリーで、科学技術分野のさまざまな手順を参照可能
- FPScript で独自の解析アルゴリズムを開発し、300 以上の関数へのアクセスが可能
- 値と単位からなる物理量で直接計算。FlexPro SI 単位マネージャで、単位を正しく解釈して調整
|
マルチチャンネルで高速な測定データ解析
|
温度、加速度、ひずみは、通常は複数のチャンネルを使用して測定される測定変数のほんの一例です。テストシリーズを解析する場合、解析するデータセットの数と表示する結果は異なります。FlexPro の動的解析とプレゼンテーションは自動的に適応し、そのような測定データを簡単に評価できるようにします。
|
ボタンをクリックするだけで解析と表示を実行
|
FlexPro では、生データから完成したレポートまで、作成したすべての要素は相互にリンクされています。
- FlexProの 豊富なライブラリから解析およびプレゼンテーションテンプレートを使用して、ワンクリックで測定データの解析を開始
- 解析手順を変更すると、即座に効果を反映
- 個々のテンプレートを作成し、ネットワークで共有
|
測定データをインタラクティブに解析
|
FlexPro の強力なカーソルツールを使用すると、計算の手間をかけずに、測定した内容をすぐに確認し、測定データから重要な情報を抽出できます。
|
[オプション] 統計解析モジュール
統計解析モジュールオプションを使用すると、帰納的統計のフルパワーを使用することができます。理論的な分布を計算し、統計的検定を実行し、ランダムサンプルから母集団についての結論を導き出す – 統計的プロセス制御 (SPC) に最適です。
|
- 適合度検定
クラス数を調整できるカイ二乗検定と、正規分布と指数分布のコルモゴロフ・スミルノフ検定。エラー確率はいつでも調整可能。分布のパラメータは、推定または指定。
- 外れ値補正と外れ値テスト
David-Hartley-Pearson 検定と Grubbs-Beck 検定 (誤差確率を調整可能)。
- ANOVA (分散分析)
処理の平方和と平均処理の平方和 (SST および MST)、エラーの平方和 (SSE)、平均エラーの平方和 (MSE)、合計平方和 (TSS)。誤差確率を指定。
- 分散検定
調整可能な誤差確率によるバートレット検定と F 検定。
- 分布
連続分布:正規分布、対数正規分布、指数分布、ワイブル分布。
検定分布:カイ二乗、スチューデント t、F
離散分布:二項分布、ポアソン分布
- 信頼区間
特定の信頼水準の正規分布の分散パラメータと平均値パラメータ。
|
[オプション] カウントプロシージャモジュール
カウントにより、FlexPro は疲労試験アプリケーションの解析に理想的なツールに変わります。負荷のピークと負荷の変化を特定し、それらを離散クラスに割り当てて、測定データの正確で構造化された概要を作成します。
カウントは、負荷時間関数内の特定のイベント(特定の負荷レベルを超えた、または特定の振幅の負荷交代など) の検索に基づいています。この目的のために、load-time 関数の値の範囲は、離散間隔またはクラスに分割されます。見つかった各イベントはクラスに割り当てられ、このクラスでカウントされます。
|
- 行列
マルコフ行列とレインフロー行列の範囲平均形式、および対称および非対称の from/to 形式。レインフローカウントの残差をオプションで結果に含めることが可能。
- 範囲フィルター
小さな荷重変化を抑制。
- クラス区分
自動、クラスの開始と幅、開始と終了、対称、または外部データセット経由。
- 派生コレクティブ
ピークとトラフ、正と負の範囲と範囲のペア、正と負のレベルクロッシング。
- 周波数
絶対的、相対的、パーセンテージ、累積的。
- DIN 45667に準拠したカウントプロシージャ
サンプリング、最大値、およびレベル時間。
- DIN 45667に準拠した複式カウントプロシージャ
2 つの入力データセットからのサンプリング、最大値、time-at-level を、データセットごとに個別のクラス分割で取得。
|
[オプション] 次数解析モジュール
速度に依存する振動の次数追跡解析を迅速かつ簡単に実行: 回転機械の振動や騒音を解析します。スペクトル内の周波数は、それぞれの速度に対する次数として表示されます。
FlexPro で使用されている方法では、時間の経過とともにサンプリングされた信号は、最初に回転範囲に変換されます (回転同期リサンプリング)。FlexPro は、FFT スペクトル解析または回転領域でのバンドパスフィルタリングを使用して、次数スペクトルと次数曲線を効果的に計算します。ランナップ解析、一定速度での次数解析、およびさまざまな速度での次数解析がサポートされています。速度は、1 回転あたりのパルス数が固定されたパルス信号として指定することもできます。実装されたすべての方法は、速度信号のノイズに対して柔軟性と堅牢性を備えています。
|
- 次数スペクトル
時間の経過に伴う注文の変化を分析し、次数スペクトル内で直接注文を特定します。これは、回転同期サンプリングされた信号の短時間 FFT です。次数分解能は任意に調整可能で、さまざまな FFT スペクトルを選択できます。次数、回転速度、または時間は、結果の X 成分と Z 成分に自由に割り当てることができます。
- 次数打ち切り
次数スペクトルから、時間、速度、回転、または周波数にわたる個々の次数線を抽出します。FlexPro では、次数を次数バンドにバンドルして、RMS 次数曲線を計算することもできます。
結果をリストまたはシグナルシリーズとして 2D および 3D グラフに動的に表示し、自由に選択可能な離散速度範囲で評価します。抽出する次数は、指定することも、外部データセットから取得することもできます。
- 平均 RMS 次数トラッキング
RMS 次数スペクトルまたは RMS 次数カットの平均を計算して、振動信号の個々の次数のスペクトル成分を決定します。一定速度での次数分析に適した方法。
- 次数フィルター
回転領域でバンドパスフィルターを使用して次数をフィルタリングし、元の (時間) サンプリングで次数曲線を計算します。選択した注文の合計と RMS 全体レベル曲線をエレガントに計算できます。可能なバンドパスフィルターは、IIR バンドパスフィルターとピークフィルターです。時間、速度、または回転数で結果を出力できます。
- 次数解析カーソル
速度-周波数-スペクトルまたは次数スペクトル等高線プロットから次数と共振を視覚的に解析または抽出します。
- 高調波フィルター
時間シグナルから選択した次数の高調波成分を抽出または除去します。
- 回転同期サンプリング
回転同期サンプリングを個別に実行して、回転領域での個々の FFT スペクトル解析または IIR バンドパスフィルタリングを可能にします。
|
[オプション] スペクトル解析モジュール
FlexPro の解析ウィザードは、デジタル信号解析に革命をもたらします:
アルゴリズムやパラメータを変更し、2D および 3D スペクトルグラフを含むリアルタイムの視覚的なフィードバックを即座に取得します。
|
- シグナル成分をすばやく特定
複雑なシグナルの成分を、FFT、AR、ARMA などを使用して、わずかな秒数で特定します。
- フーリエスペクトル解析を使用した周波数と電力の特定
最大 5 つの異なるフーリエスペクトル法を使用して、シグナルの周波数シグネチャの全体像を取得します。
- 非定常データを簡単に分析
非定常周期信号の時間および周波数局在化成分を同時に求めるには、短時間フーリエ変換法または連続ウェーブレット変換法 (CWT) 法を使用します。
- 主成分モデリング
シグナルの主成分のスペクトルを分離するための最先端の方法を活用。
- 衝撃応答スペクトル (SRS)
衝撃応答スペクトル (SRS) を使用して、機械的インパルスまたは静止ランダム振動の損傷の可能性を推定。
- 高調波解析とケプストラル解析
高度なパラメトリック正弦波モデリングは、周波数推定方法の選択で提供。最先端の音声解析とエコー検出技術を活用可能。
- 瞬時数量
ヒルベルト変換を使用して、瞬時振幅、瞬時周波数、および位相を計算。
|
[オプション] 音響解析モジュール
FlexPro を使用すると、音声信号とレベルをワンステップで解析し、音響パワーを自動的に計算できます。パラメータは、パラメータ化中でも結果をライブで見ることができます。マイクキャリブレーターによる自動キャリブレーションなどの便利なキャリブレーション機能は、「音響」機能を締めくくります。
|
- 正確な時間領域オクターブ解析
時間領域フィルターによるオクターブ解析は、ほとんどの音響アプリケーションで必要です。FlexPro の解析ウィザードを使用して、周波数分解能と周波数領域を選択するだけです。マウスを数回クリックするだけで、ウィザードは完全な評価を生成します。
- ラウドネスとラウドネスレベル
知覚されるラウドネスは心理音響的要因であり、音圧レベルだけでなく、周波数スペクトルと時間応答にも依存します。Zwicker および Stevens 標準を適用する際には FlexPro がサポートします。
- 標準化された音響手法
FlexPro の音響パワー計算。
サウンドレベル評価、ラウドネス計算、時間領域フィルターを使用したシャープネスまたはオクターブ解析。
|

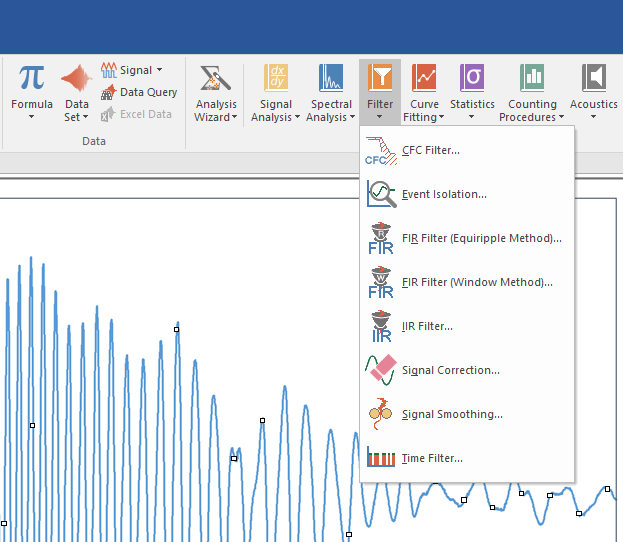

[オプション] デジタルフィルターモジュール
FlexPro による効率的なフィルタリング:
解析ウィザードは、フィルターの設計、フィルタリング、プレゼンテーションを明確に構造化されたワークフローに組み合わせ、2D および 3D でのリアルタイムフィードバックを提供します。
正確な IIR および FIR フィルターを使用して、最高の精度と安定性を実現します。
|
- ウィンドウ法を使用した FIR フィルターの設計
カイザーウィンドウまたはチェビシェフウィンドウを使用して、フィルターの長さ、減衰、トランジション幅をより正確に指定します。指定する必要があるパラメータは 2 つだけです。3 番目のパラメーターは自動的に計算されます。
- Equiripple 法を用いた FIR フィルターの設計
標準のローパス、ハイパス、バンドパス、バンドストップフィルターに加えて、この方法を使用して、あらゆるタイプのマルチバンドフィルターを設計できます。
- スムージングフィルター
このフィルターを使用して、ピークをできるだけ正確に保持するシグナルを平滑化します。
- CFC フィルター
CFC は Channel Frequency Class の略で、主に衝突試験に使用され、ISO 6487 に準拠して実装された4極無相バターワースフィルタです。
|
[オプション] 人体振動解析モジュール
人体振動解析モジュールでは、全身や手・腕の振動を正確に評価することができます。
毎日の曝露、限界値、曝露時間の完全な解析を作成し、ボタンを押すだけでアクションが必要かどうかを確認できます。
|
- 全身と手に伝わる振動を解析。
- 1 軸および 3 軸の加速度信号を評価。
- 事前に定義された重み付けフィルターと k ファクターを使用して、健康評価、快適性、建物、鉄道車両に対応。
- カスタム加重フィルターと k 係数を作成。
- aw、ピーク値、クレストファクター、MTVV VDV、eVDV、VDVexp、A(8)、露光アクション値の持続時間、露光限界値を含む 12 のパラメータを計算。
|
Python 統合で最大限の柔軟性を実現
FlexPro 2025 では、広く使用されている Python プログラミング言語をシームレスに統合することで、最大級の開発者コミュニティや、機械学習や人工知能などの分野の幅広いライブラリにアクセスできます。
|
- Python を FlexPro に直接統合:
FPScript の数式に加えて Python の数式を作成し、FlexPro の他のオブジェクトと同じように使用できるようになりました。
- 最大限の柔軟性:
FPScript の数式で任意の Python 関数を直接使用できる自由度があります。
- Python モジュールで無限の可能性:
独自の Python インストールから無制限のモジュールにアクセスして、カスタマイズされたソリューションを作成し、データ分析をさらに強力にします。
- 既存の Python スクリプトのシームレスな再利用:
カスタマイズに費やす時間を減らします。すでに開発された Python スクリプトは簡単に再利用できるため、さらに生産性を高めることができます。
- Python は、FlexPro の Professional エディションと Developer Suite エディションで使用できます。FlexPro の Basic Edition では、Python の数式を実行できますが、作成することはできません。
|
円近似
|
円周近似は、真円度を解析し、シャフトの振動を評価するための強力なツールとして使用します。
LSCI、MCCI、MICI、MZCI の循環近似法と基本的な循環近似法 (ISO 規格 7919-1 に類似) が利用可能です。
|
自動化
生産性の向上:
FlexPro は、完全に自動化された測定および解析プロセスを提供します。独自のマクロとインタラクティブなコントロールパネルを使用して、定期的なタスクを簡単に自動化できます。FlexPro は、効率的なプロセスを設計し、カスタマイズされた自動化を実装するのに役立ちます。

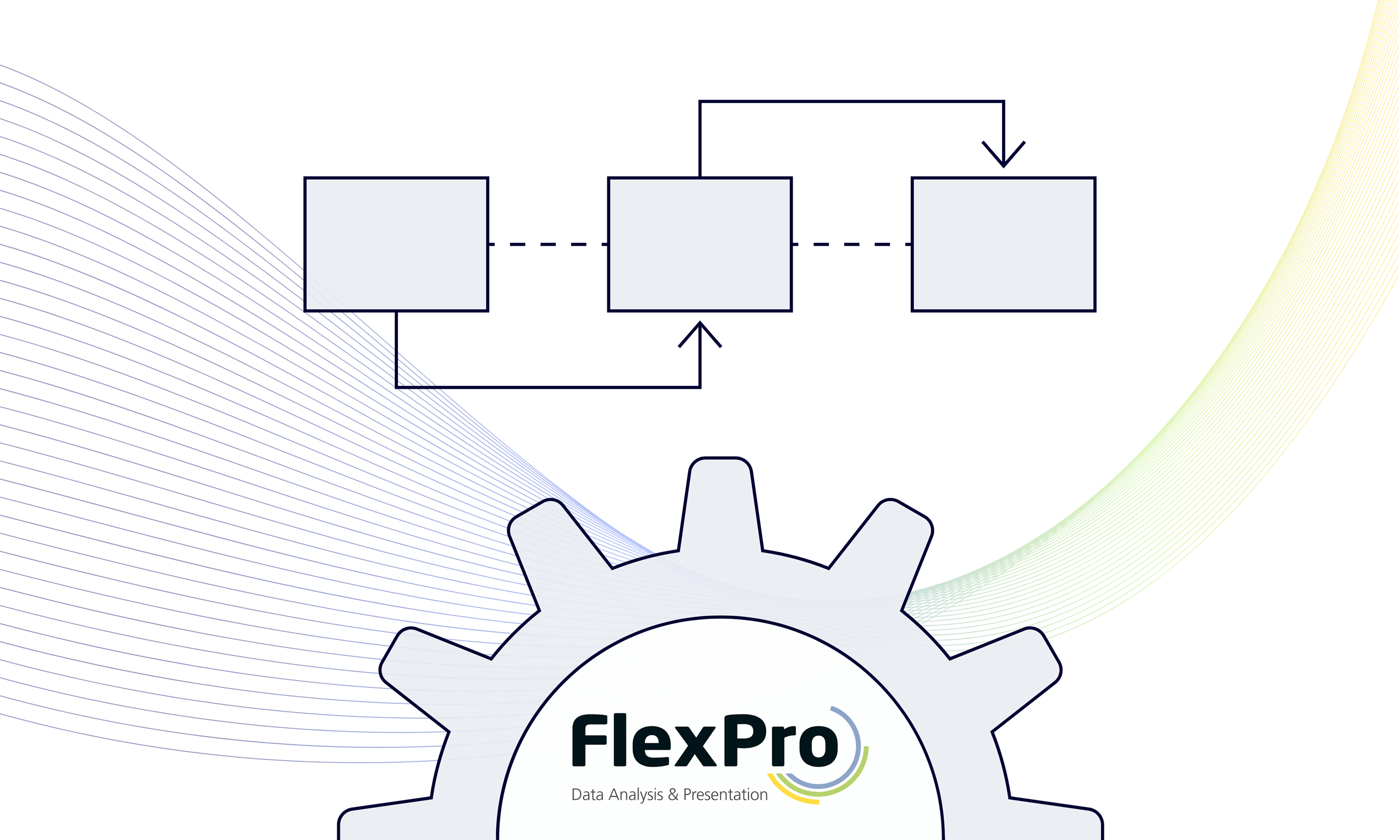

Visual Basic、C#、C++ などを使用して FlexPro をリモートで拡張または制御
|
独立して測定し、評価も生成する必要があるテストセットアップがある場合、FlexPro は完全なリモート制御が可能なため、完全に自動化された環境でも使用できます。
|
マクロレコーダー
|
マクロレコーダーを使用すると、操作シーケンスを記録し、保存して、いつでも再実行できます。
時間を節約し、反復的なプロセスを自動的に実行することで効率を向上させます。
|
マクロをユーザーインターフェースに統合
|
マクロをリボンに直接統合し、キーボード ショートカットを割り当てます。
これにより、自動化にすばやくアクセスし、生産性をすぐに向上させることができます。
|
コントロール要素を使用してコントロールパネルとフォームを作成
|
評価テンプレートにデータ入力用のフォームフィールドを装備します。
解析をパラメータ化および制御するための制御要素を備えた制御パネルを作成します。
|
Microsoft Visual Basic for Applications (VBA)
|
FlexPro には、Microsoft Visual Basic for Applications (VBA) 開発システムが含まれているため、マクロを記録および再生するだけでなく、独自のプログラムやダイアログボックスを設計してプロセスをカスタマイズおよび自動化することもできます。
|
チーム機能
FlexPro でチームをまとめる:共有テンプレートデータベースを使用し、評価テンプレートをネットワーク全体で共有し、情報交換を高速化することで、効率的でスムーズなコラボレーションを実現します。
設定可能なユーザー権限によるユーザープロファイル管理
|
FlexPro は、ユーザーインターフェースのカスタマイズや解析ウィザードの設定など、ユーザープロファイルにすべての重要な設定を保存します。
そのため、いつでも作業環境をバックアップして、別のユーザーに転送できます。ユーザー権限により、開発者とユーザーを区別できます。
開発者は解析とドキュメントを作成し、ユーザーはそれらを使用して測定値を解析します。
したがって、作成された解析と文書化は、誤った操作や操作から保護することができます。
|
ネットワーク経由で同僚とテンプレートを共有し、プレゼンテーションや解析が可能
|
チームプレーヤーになり、チャート、表、評価全体をテンプレートとして保存し、ネットワーク内の同僚と共有します。
|
