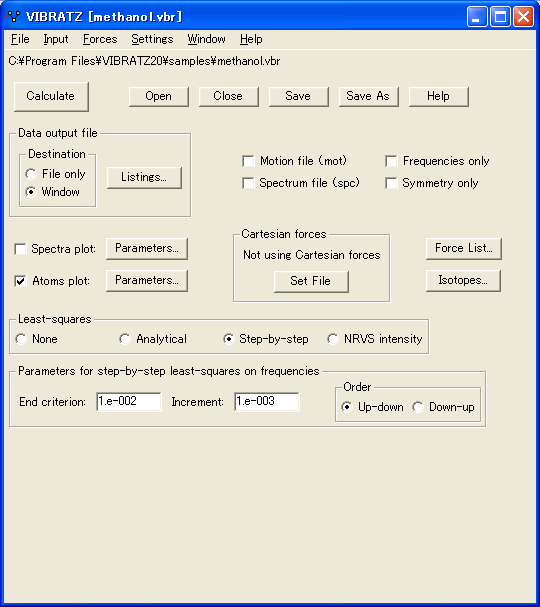

VIBRATZ 製品概要

VIBRATZ は、化合物の原子価力 (原子間の結合と角度) を用いて光学的な基本振動をモデリングするプログラムです。VIBRATZ は基本振動数のみを計算し、オーバートーン(倍音)や、コンビネーション(結合)の計算は行いません(これらは、スペクトルにおいて通常は非常に弱い値をとるためです)。一般に、n 個の原子を有する分子においては、3n-6 個の基本振動が存在します。

  • 結晶においては、光学的振動(又はより厳密に限定された光学的振動)は、その波数ベクトル(wavevector)が κ=0 として定義されます。このような振動においては、単位格子 (Unit Cell) はすべて等しく振舞います。これに対して、非光学的振動の場合は、異なる単位格子に存在する原子はそれぞれ独立した動きを示します。
  • 光学的な振動モードの数は限られており、結晶の振動モードは 3n-3 個です。この場合、n は単位格子内にある原子の個数を示します。一方、非光学的モードの数は、実際の結晶に存在する全原子数に依存します。全ての結晶振動とフォノン分散曲線を計算する機能については、VIBRATZ に将来追加される予定です。

VIBRATZ は、以下に示す5つを入力します。

  1. 結晶のための単位格子の軸長 (axis lengths) と軸角 (interaxial angles)

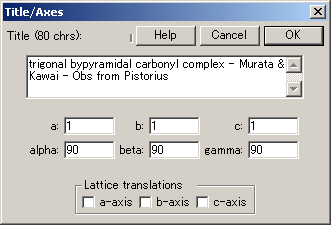

    Title/Axis ダイアログ
  2. 点群 (point-group) 又は空間群 (space-group) の対称性の選択又は入力。

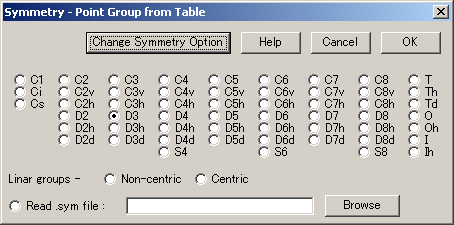

    点群設定ダイアログ

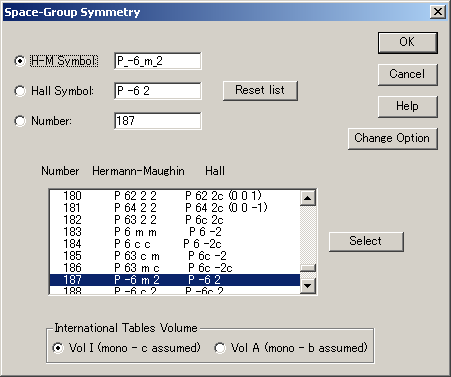

    空間群設定ダイアログ
  3. 原子座標 (atomic coordinates)

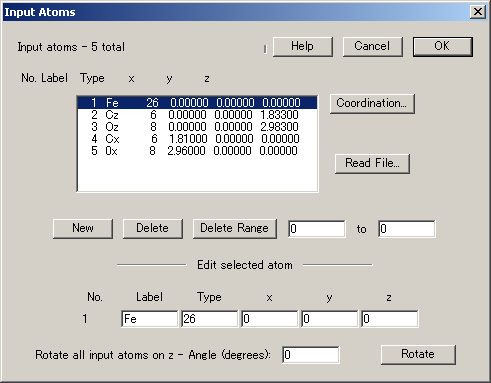

    Input Atoms ダイアログ
  4. 原子価力に関する結合 (Bonds) と角度 (Angles) の指定、および力の定数の指定

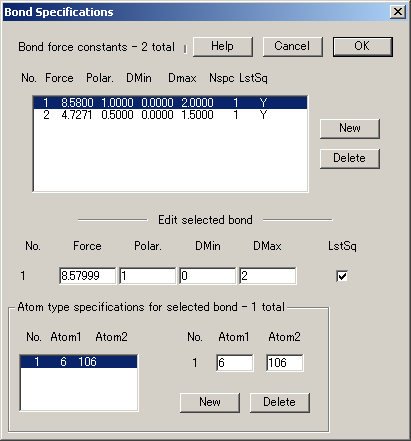

    Bond Specifications ダイアログ

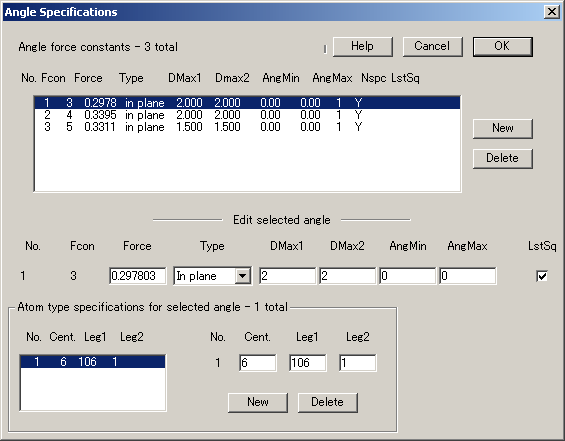

    Angle Specifications ダイアログ
    カテゴリ 4) における Bonds および Angles は、伝統的な基準座標分析の内部座標(又はそれらのグループ)となります。

VIBRATZ は、全ての力を直交座標系(Cartesian)に変換し、直交行列を使用して対称性の解析を実行し、永年方程式 (secular equation) を解くため、そこで使用できる内部座標の数に制限はありません。また、内部座標間の重複性の関係を明示的に考慮する必要もありません。

結合および角度を設定するダイアログは、原子タイプおよび結合長と角度の範囲の指定によって成り立っています。原子タイプには、通常、化学種(原子番号)を入力します。ただし、結合と角度をより厳密に限定するために、それらは入力原子とは対称的に区別されたものになる場合もあります。Angles(角度の設定) には、4原子間のねじれ角(4-atom torsion)、結合面の曲げ(bond-plane bending)、3原子間の原子価角度(3-atom valence angles)が含まれます。内部座標の任意の対どうしの相互作用を指定できます。

これらの情報が揃うと、VIBRATZ は、 対称性を分析し、振動数を計算し、対称種(symmetry species)を分類します。それは、各振動に含まれる原子変位と、結合や角度(およびそれらの相互作用)によって与えられる振動の全エネルギーの割合(fraction)を提供します。個々の原子の直交座標の変位という点からみると、原子間力の行列 (interatomic force matrix) は、この計算を通じて得られる副産物です。それは、弾性特性の計算等の別の目的のために利用されることもあります。

力の定数と対称種の両方の選択において、力の定数の最小二乗法による調整 (Least-squares adjustment) を実行できます。

シンプルなスペクトル強度モデルを使用して、赤外線スペクトルとラマンスペクトルの合成を描画することもできます。個々の偏光成分とスペクトルの平均を表示することもできます。原子の運動をグラフィカルに表示できます。

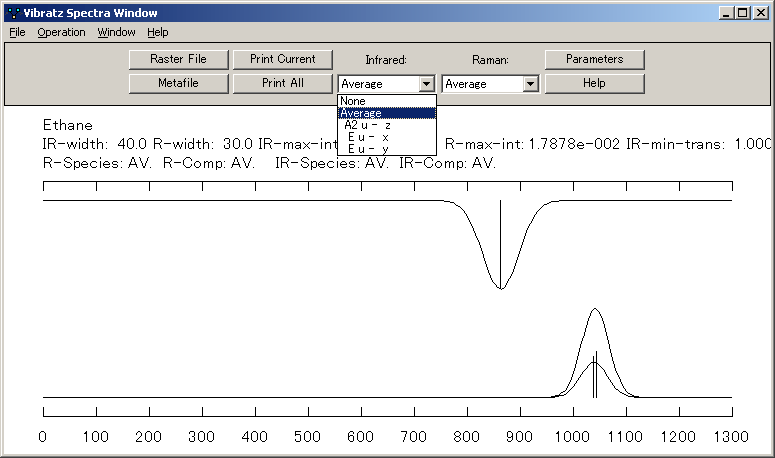

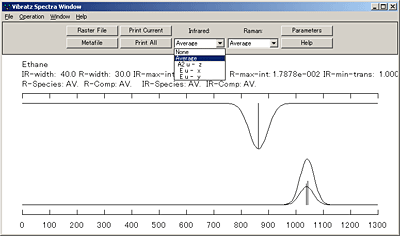

スペクトル強度モデルを使用した赤外線スペクトルと
ラマンスペクトルの合成

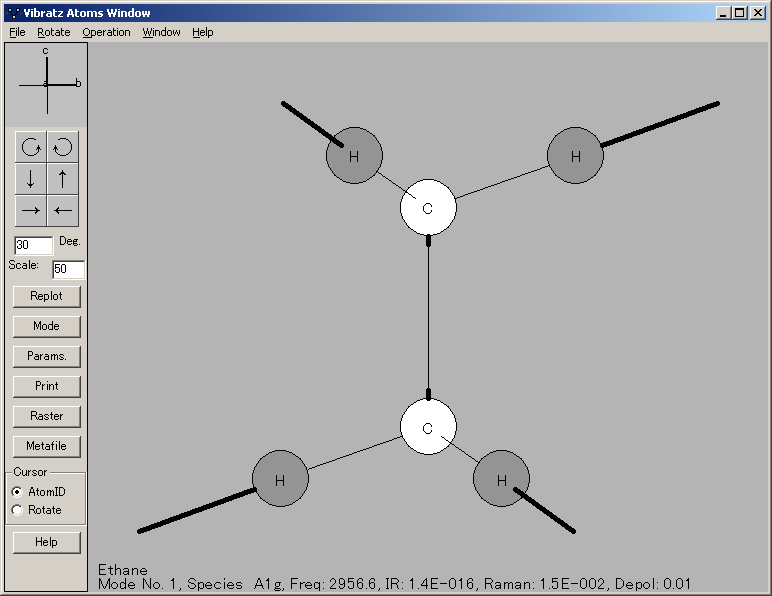

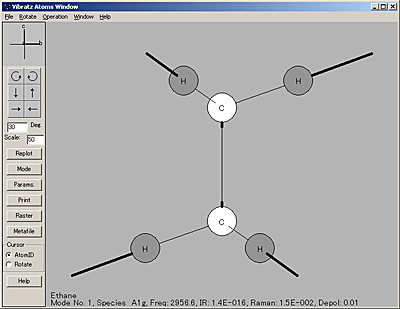

原子運動のグラフィック表示



その他の機能

  1. 原子価力場の複数定義と、Gaussian その他のプログラムで作成した Cartesian (直交) 力の原子価 (内部) 力への変換。EXAFS のための結合長の変動計算。

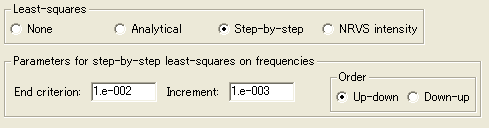

  2. ステップバイステップによる最小二乗法
    試行錯誤をともなう調節作業を、これにより事実上自動化することができます。力の定数は改善されなくなるまで一定量ずつ変更されます。これは実用面において、"Analytical (解析的な)" 最小二乗法よりも、非常に強力な手法を提供します。


  3. バッジャー則 (BADGER’S RULE)
    Urey-Bradley や ligand-ligand の力の定数に含まれる FCON 内の特定の結合の力の定数やスペックを原子間距離の指数関数の形に変更します。

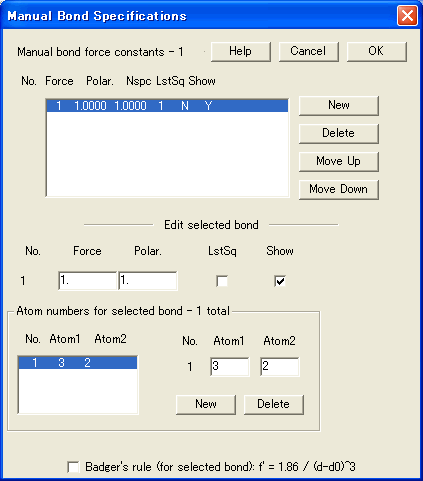

  4. (個々の原子の) 力の定数の手動設定
    生成された原子の一つ一つの結合において、力の定数を指定できます。原子タイプや距離/角度の制限によるグローバルパラメータによって与えられる値に追加することも、置き換えることもできます。

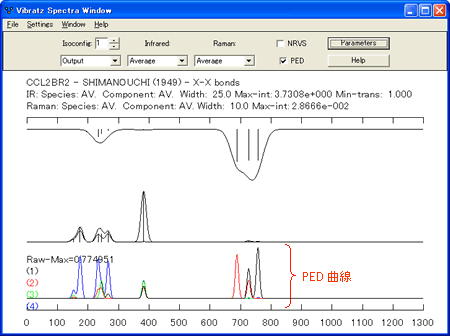

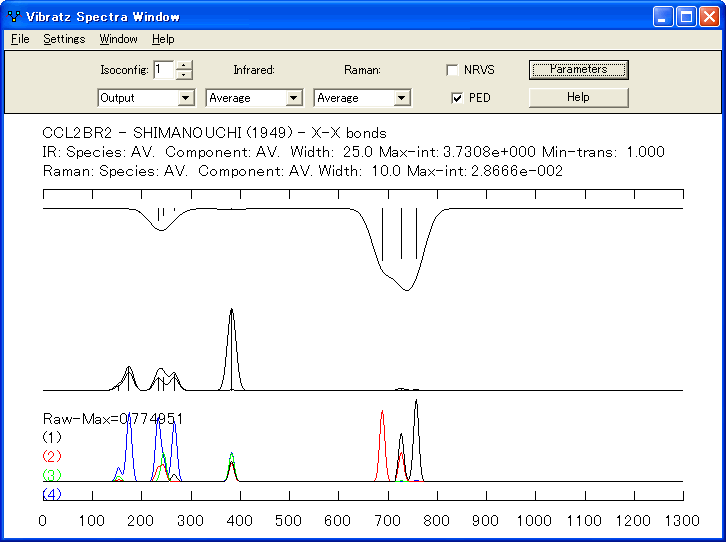

  5. PED (Potential Energy Distribution) 曲線
    ポテンシャルエネルギー分布、単一または複数の力の定数による各モードのエネルギーに対する寄与を、スペクトルウィンドウに表示できます。


  6. NRVS (Nuclear Resonance Vibrational Spectroscopy) スペクトル
    VIBRATZ は、ある原子のモード部分に基づく光学振動の状態密度を計算できるようになりました。これにより、核共鳴散乱の分子振動スペクトルのシミュレーションが可能になりました。通常それらは、Fe57 のガンマ線吸収により生成され、原子の振動に関する有効な情報を提供します。

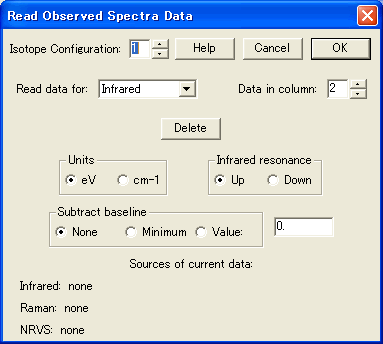

  7. 観測されたスペクトル
    数値化された観測スペクトルをグラフィカルに読むことが可能となり、計算されたスペクトルと比較することができます。

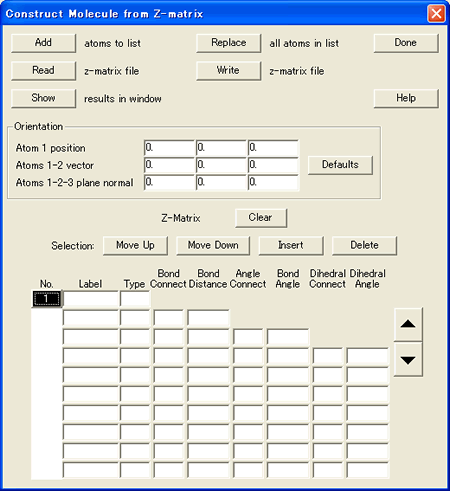

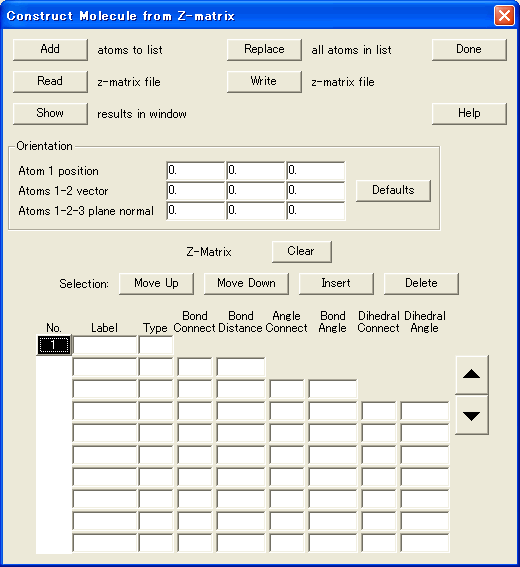

  8. Z マトリックスによる入力
    Z マトリックス形式で、分子の原子座標を入力できるようになりました。直交座標ではなく、結合距離と角度のシーケンスからなります。


  9. CIF ファイルのインポート機能の改良
    CIF ファイルのインポート機能が改良されました。mmCIF (分子) フォーマットもサポートされました。
