ドリルホールデータの配置と可視化

ボーリング孔データをインポートして、ボーリング孔、コア、井戸の位置、曲がり具合、経路をあらわす 2D の Drillhole レイヤーを簡単に生成できます。お持ちのデータは、Drillhole Manager で管理します。2D のマップビューでボーリング孔の経路を表示したら、それを真の 3D として表示させることができます。



Surfer で作成できるドリルホール (掘削井戸) の種類

形状

1. 直線で垂直
2. 直線で傾きあり
3. 屈曲あり

直線で垂直	直線で傾きあり	屈曲あり

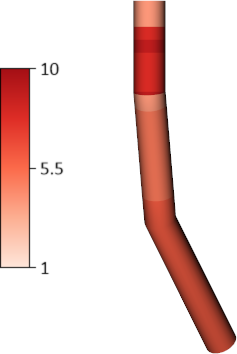

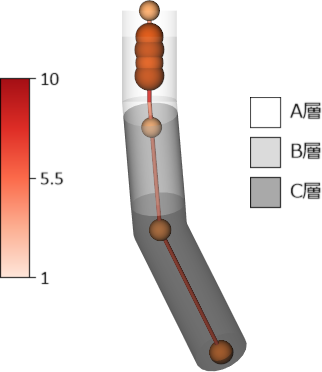

1. 間隔 (Intervals) データ (from to) に基づく属性値
2. 点 (Points) データに基づく属性値

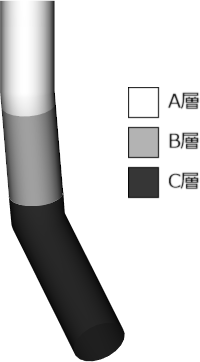

3. 間隔 (Intervals) データの「キーワード」に基づく属性値

間隔 (Intervals) データ (from to) に基づく属性値	点 (Points) データに基づく属性値	間隔 (Intervals) データの「キーワード」に基づく属性値	組み合わせ



Drillhole に必要なデータ

ドリルホールのデータはエクセルの４つのシートで構成されます。

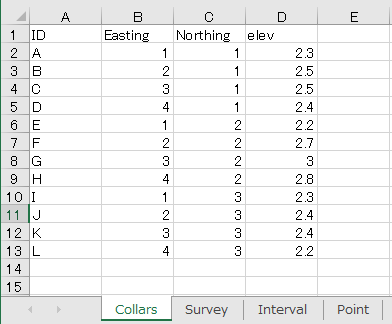

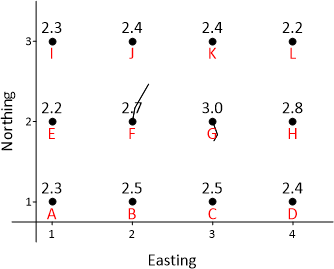

Collar シート

Collar シートは、ドリルホールの地上に見えるサイトの集合です。XYZ 座標であらわします。XY で東西南北、Z はその地点の標高です。 各点は、ID で識別されます。 このデータでドリルホールの開始点があらわされます。

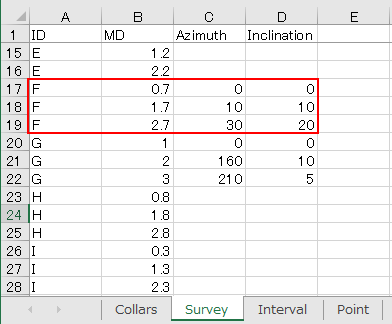

Survey シート

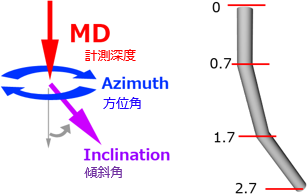

Survey シートは、各ドリルホールの屈曲（曲がり具合）をあらわす情報です。開始点からの深度 (計測深度 MD)、方位角 (Azimuth)、傾斜角 (Inclination) の３列で構成されます。 図に示すように、MD は計測深度で、開始点をゼロとしたときの深さの値です。方位角 (Azimuth) は北を 0、南を 180 とする値です。傾斜角 (Inclination) は垂直方向に対する角度になります。これらの情報によって各 ドリルホールの形状が定義されます。

F を真上から見た方位角 (Azimuth) 北を 0、南を 180	F を南から見た傾斜角 (Inclination) 垂直方向に対する角度

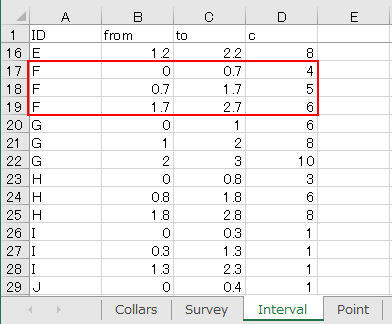

Interval シート

Interval と Point は、ドリルホールの間隔データまたは点データです。いずれかがあれば、ドリルホールとしてあらわすことができます。

Interval の場合は Collar の標高 (すなわち、開始点) をゼロとしたときの From と To の値と、その区間における属性値 C です。C 値は複数含めることができます。

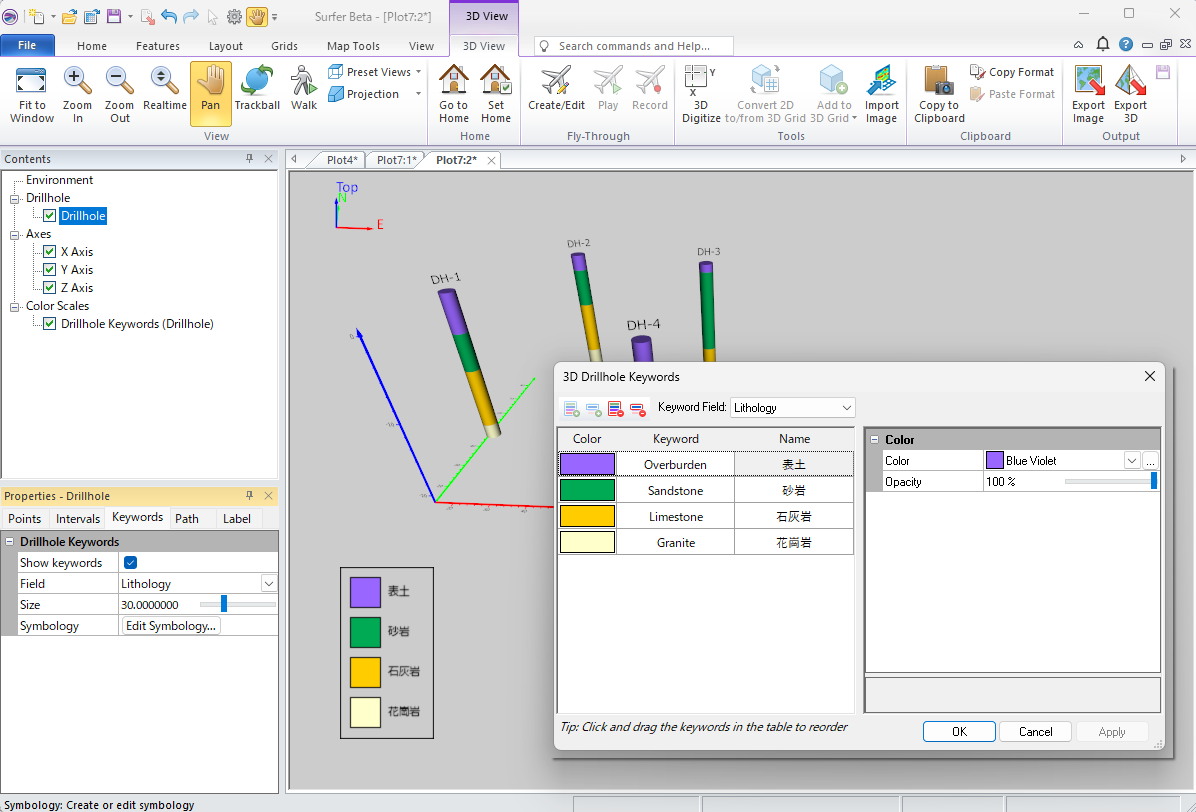

Interval シートには、岩相名などのテキストキーワードに基づいて、3D ドリルホールの間隔にカラーを適用できます。これにより、3D ドリルホールの地層 (stratigraphy)、鉱化作用 (mineralization) の内容、変質帯 (alteration zones) 、地層 (formations) を簡単に可視化できます。

ドリルホールデータの Interval テーブルの１列に Keyword に設定したいテキストを入力し、他のドリルホールデータとともに読み込むだけです。Keyword として入力されたテキストに基づいて、間隔にカラーが適用されます。キーワードの凡例を作成したり、凡例に表示される順序を変更したり、凡例に Keyword として登録したテキスト以外の内容を表示したい場合はキーワードの Name を変更することもできます (例：Sandstone → 砂岩)。

Upper と Lower キーワードを定義するか、クエリを使用して接触点を作成します。

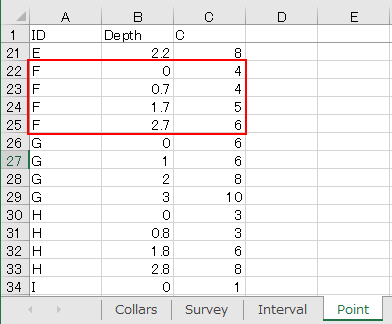

Point シート

Point は、Collar の標高 (すなわち、開始点) をゼロとしたときの深度 (Depth) と、その地点における属性値 C です。この場合も、C 値は複数含めることができます。

これらの情報がそろえば、ドリルホールとしてあらわすことができます。





ドリルホールの可視化

ドリルホールデータのインポート

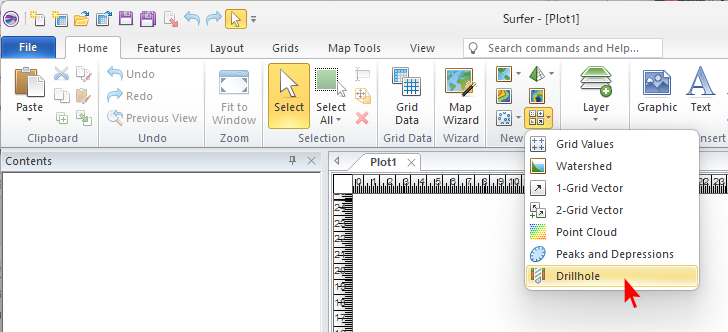

1. Home タブの New Map セクションで、Drillhole を選択します。

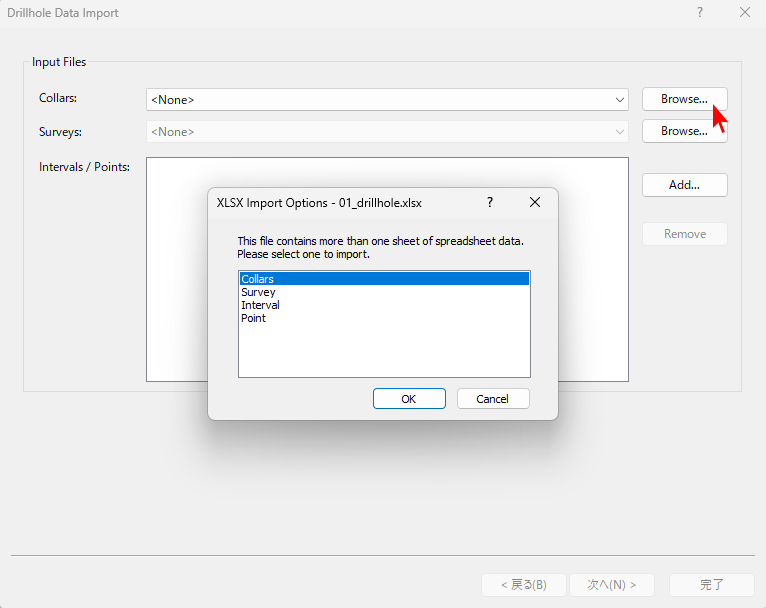

2. Drillhole Data Import ダイアログが表示されます。まず、Collars に対応するデータをインポートします。Collars 行の Browse ボタンで Excel データを選択します。選択すると、Excel データに含まれるシートの名称が表示され、どのシートを Collars として読み込むかを尋ねられます。この場合は、Collors シートを選択して OK をクリックします。

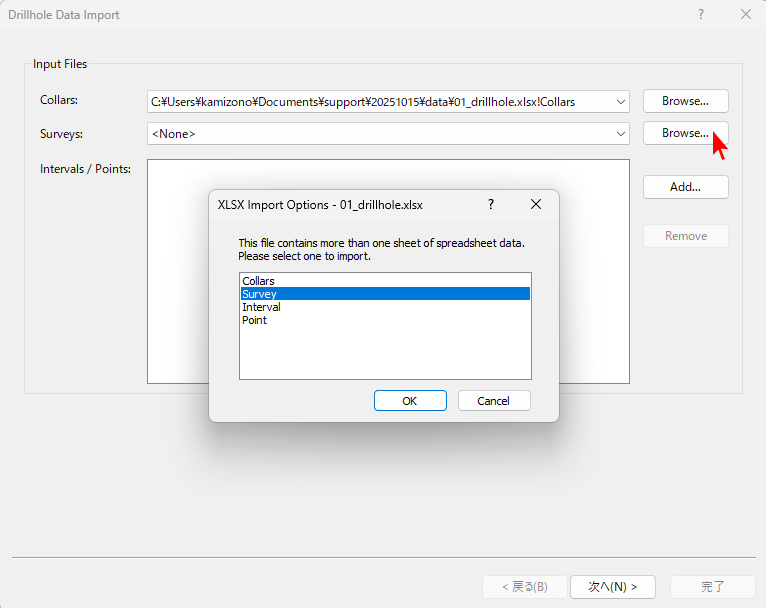

3. つぎに、Surveys に対応するデータを読み込みます。Surveys の Browse ボタンで Excel データを選択します。選択すると、Excel データに含まれるシートの名称が表示されるので、Surveys シートを選択して OK をクリックします。

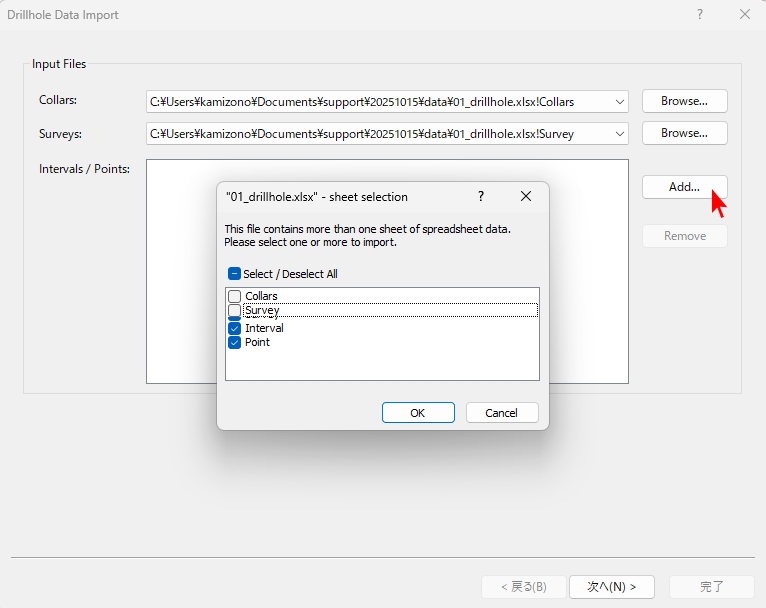

4. つぎに、 Intervals / Points の Add ボタンをクリックして、Excel データを選択します。選択すると、Excel データに含まれるシートの名称が表示されるので、 Intervals と Points シートを選択して OK をクリックします。

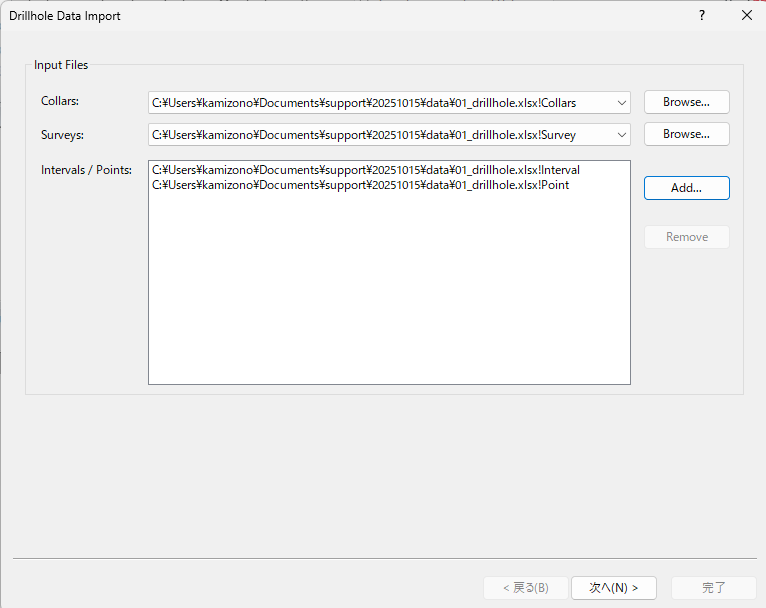

5. 全てのデータの選択が完了したら、「次へ」をクリックします。

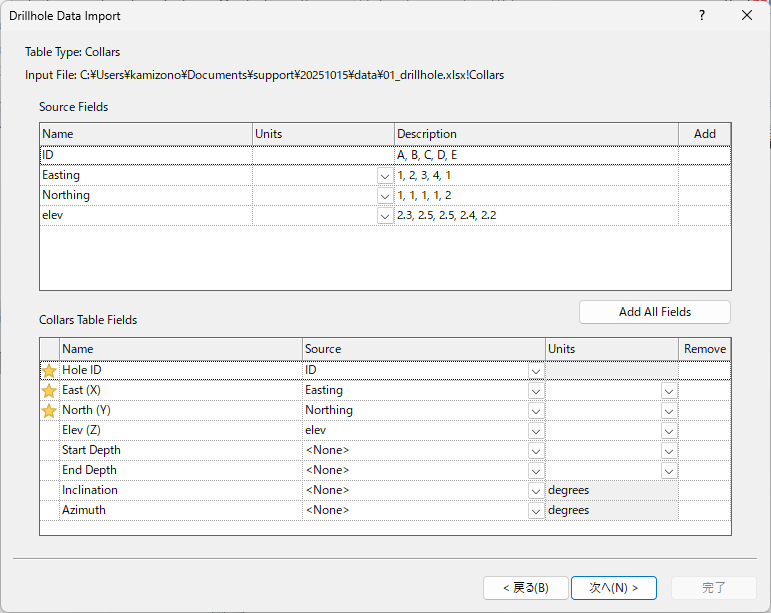

6. Collar に関するデータの確認です。Source フィールドには、ユーザーが作成したデータの各列のタイトルが表示されています。下側の Collars Table フィールドに Source フィールドの該当する列が対応しているか確認してください。

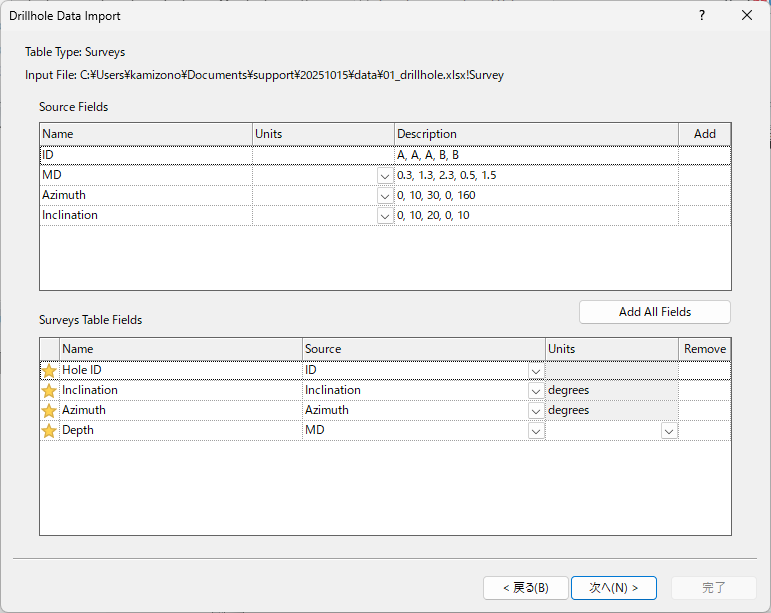

7. Surveys に関するデータの確認です。Source フィールドには、ユーザーが作成したデータの各列のタイトルが表示されています。下側の Surveys Table フィールドに Source フィールドの該当する列が対応しているか確認してください。

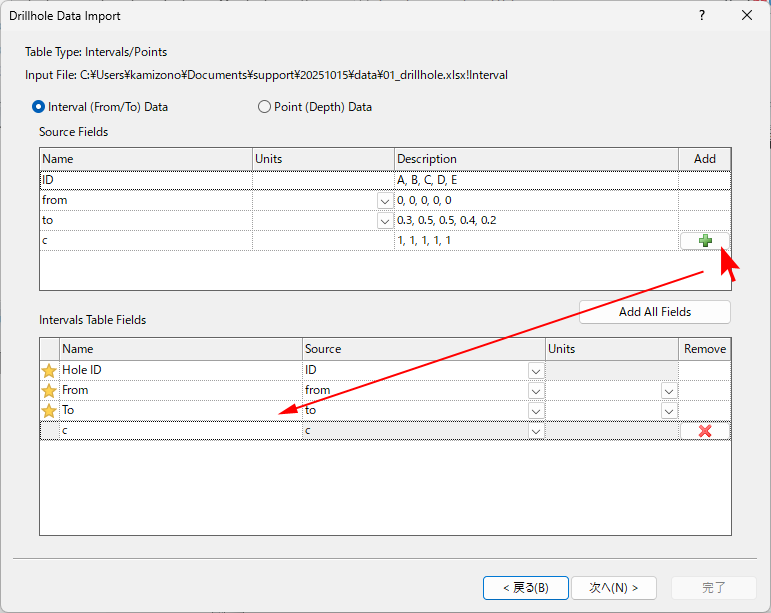

8. Intervals/Points に関するデータの確認です。２つの選択肢があります。Interval データを取り込む場合、Interval (From/To) Data を選択します。Source フィールドには、ユーザーが作成したデータの各列のタイトルが表示されています。下側の Intervals Table フィールドに Source フィールドの該当する列が対応しているか確認してください。Source フィールドの + ボタンをクリックして、c 列 (属性値) を Intervals Table フィールドに追加します。

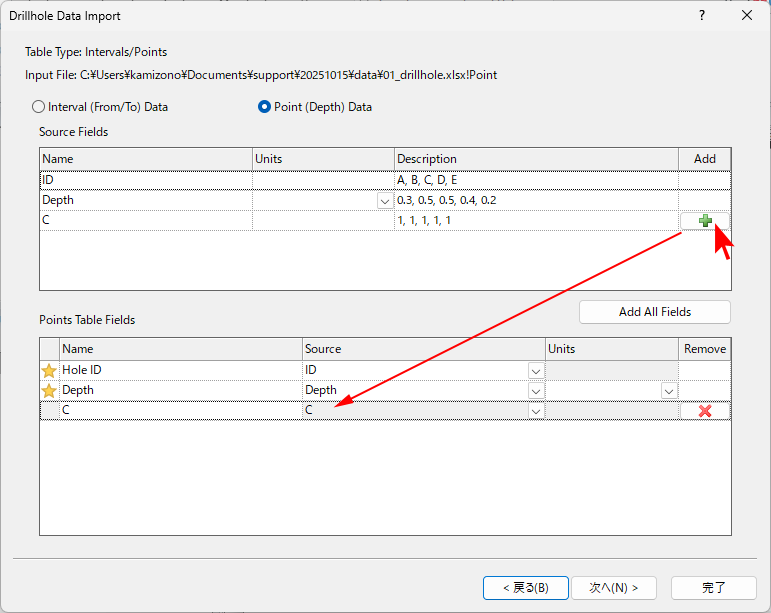

9. Point データを取り込む場合、Point (Depth) Data を選択します。Source フィールドには、ユーザーが作成したデータの各列のタイトルが表示されています。下側の Points Table フィールドに Source フィールドの該当する列が対応しているか確認してください。Source フィールドの + ボタンをクリックして、ソースフィールドの c (属性値) を Points Table フィールドに追加します。

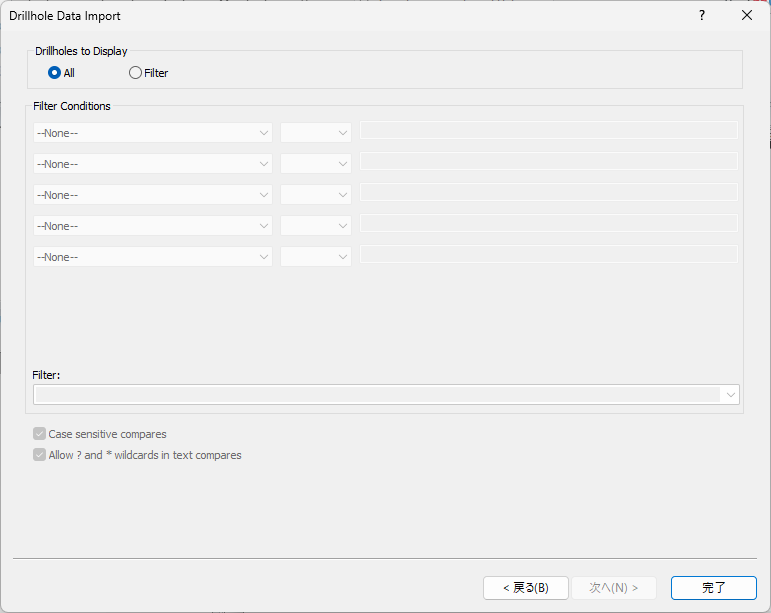

10. 以上で、必要なデータフィールドの設定が完了しました。取り込んだ全てのデータを使用する場合は All を指定します。一部を使用する場合は Filter で必要な条件を指定します。完了をクリックします。※この指定は取り込んだ後でも変更可能です。


ドリルホールデータの可視化

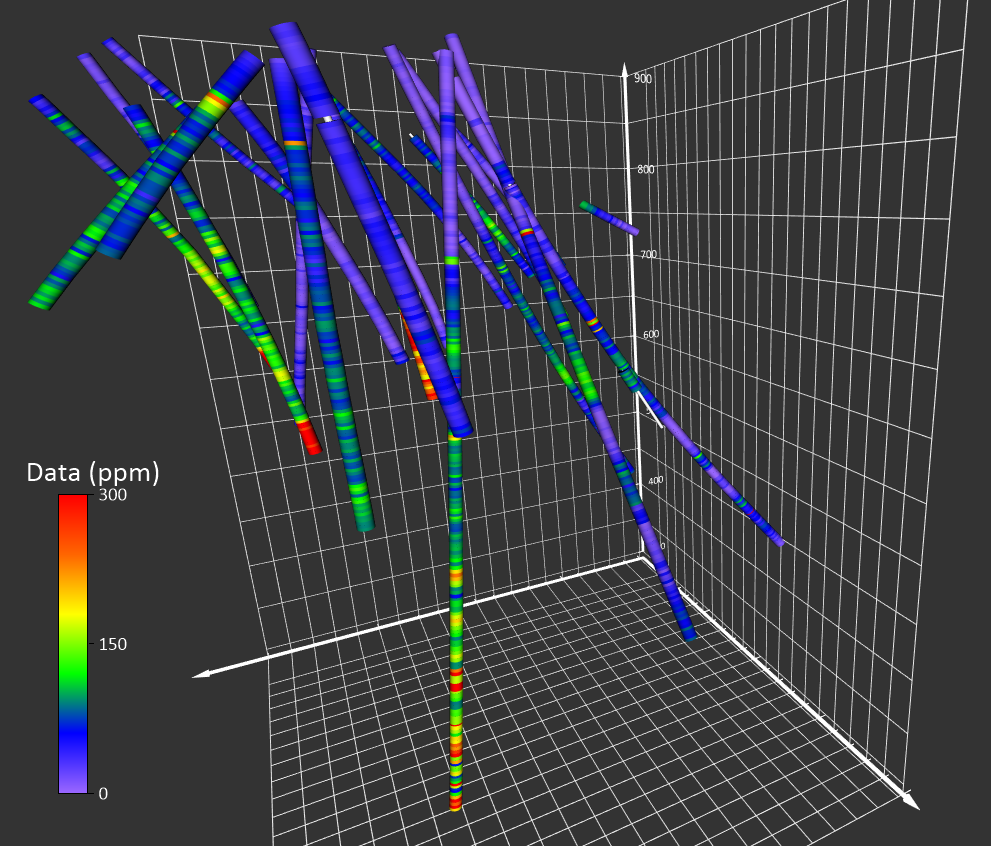

マップタイプ Drillhole レイヤーは、3D View で表示すると一層効果的です。3D View では、お持ちの井戸データを、データに含まれる内容 (例：汚染物質濃度、鉱化作用濃度、定量分析の結果、地球物理学的特性など) とともに真の 3D 表示としてリアルに再現できます。ボーリング孔の経路、データポイント、および、間隔を表示したり、データの値に応じて色分けすることも可能です。

Drillhole マップを作成したら、そのデータとコンポーネントを真の 3D 空間に表示できます

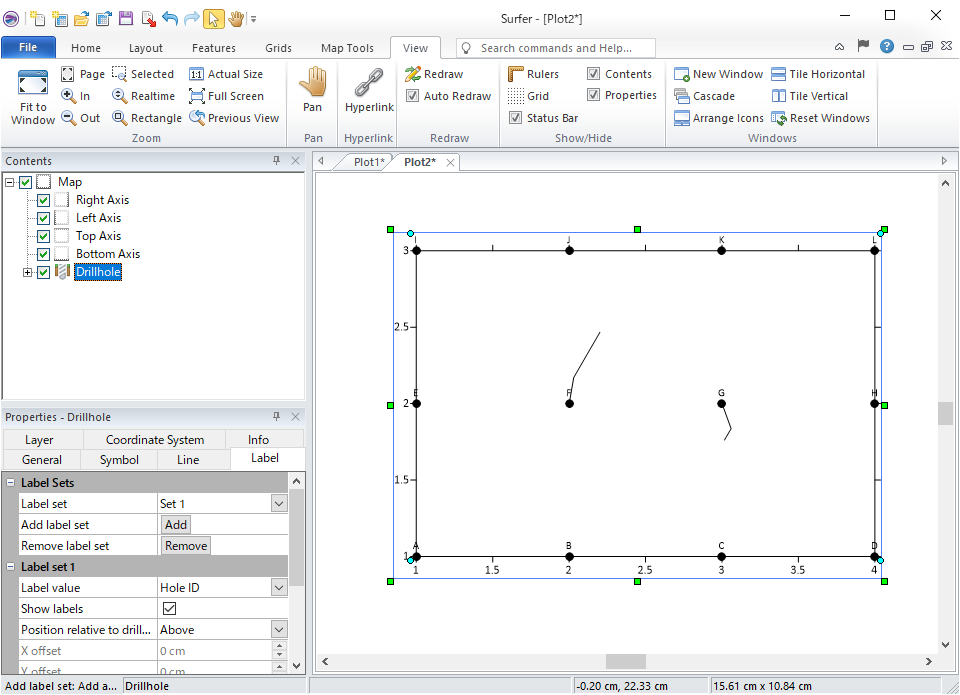

1. 完了ボタンをクリックすると、マップウィンドウにドリルホールを真上から見た図が表示されます。F と G に屈曲のデータがあったので、真上からみると、これらのドリルホールにラインが表示されているのを確認できます。

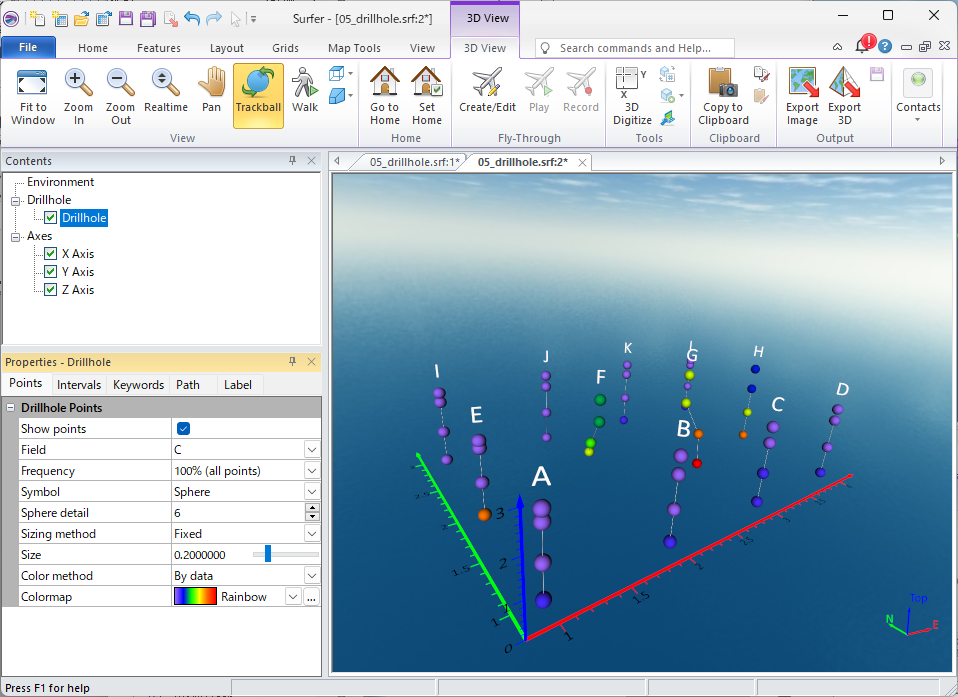

2. 補間する前のドリルホールを可視化してみましょう。Contents タブの Drillhole を右クリックして 3D View を選択します。Drillhole の Points プロパティを指定して、属性値によって各点を色分けしてみます。

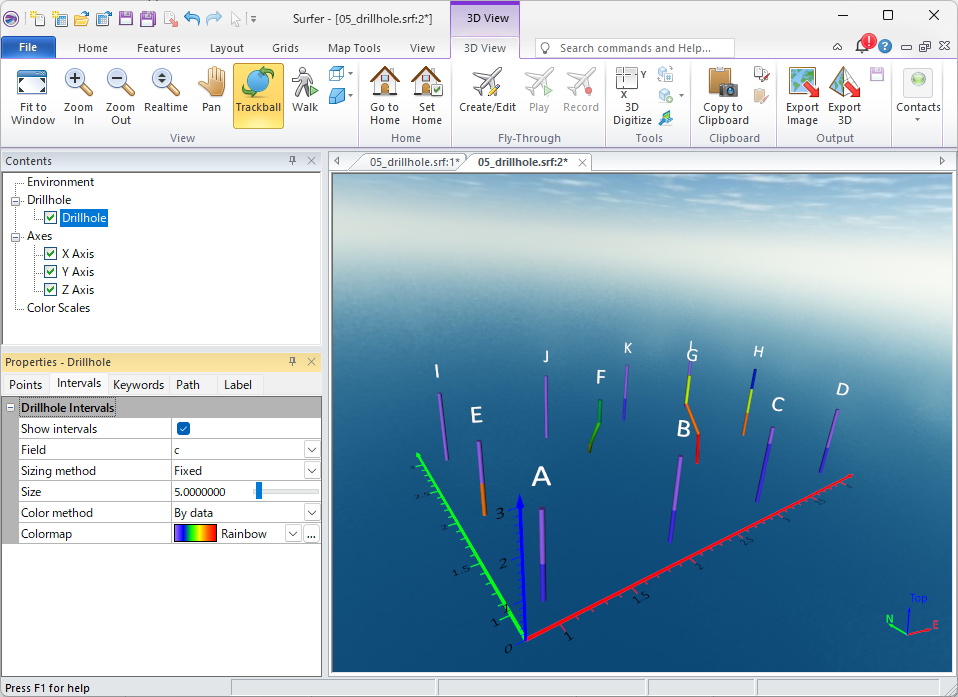

3. Drillhole の Intervals プロパティを指定して、間隔を色分けしてみます。


3D Vector Data 用シンボルタイプ

Vector Data をあらわすシンボルタイプ：Sphere (球) は (Cube シンボルと同様に) どの角度からでもよく見える真の 3D の球であり、サーフェスが交差している場所でも球として識別することができます。

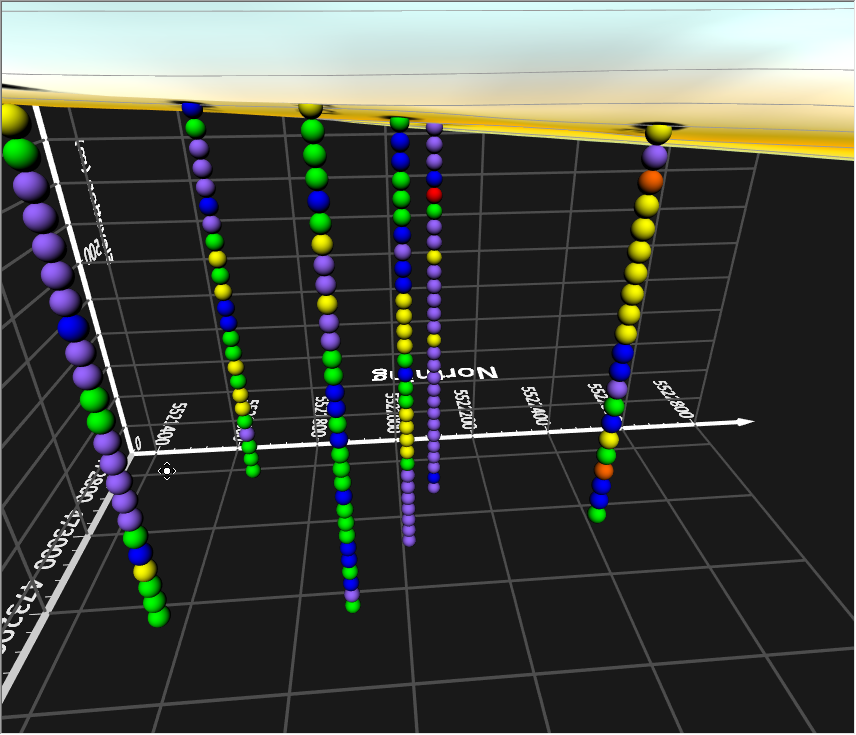

3D シンボル Sphere を使用した例
