3.4 スキームの編集

スキーム (Scheme) は、Strater では非常に重要な役割を果たしています。スキームを使って、プロットの詳細な設定たとえばライン、塗りつぶし、シンボルのプロパティなどを、テーブルの設定を使ってコントロールすることができます。スキームは各種ログ、断面など、様々なプロパティの設定に利用することができます。これにより、作業効率を上げることが可能です。

スキームは全部のログに使用できるわけではありませんが、ゾーンバーログには使用できます。岩石、パーセント、井戸構造ログを描く場合、スキームが必要です。バー、階層ポスト、ポスト、ゾーンバーログの場合は、どちらでも可能です。スキームのプロパティは、Draw | Scheme Editor コマンドまたは ボタンをクリックして編集することができます。

ゾーンバーログでは、塗りつぶし色やパターンなど区間のプロパティとデータテーブルをリンクさせるために、scheme というキーワードを使用します。Strater は自動的に、ランダムな色でログを塗りつぶすためのデフォルトスキームを作成します。ゾーンバーログでのスキームの編集は、以下のように行います。

1. ボタンをクリックして Scheme Editor を開きます。

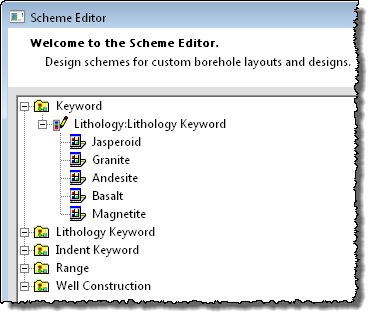

2. Scheme Editor の左側エリアで、Lithology: Lithology Keyword の頭に付いている＋ボタンをクリックして下さい。スキーム名の下に 5つのアイテムが表示されます。


   スキームのすべてのアイテムを表示します。
   アイテム毎にプロパティを選択できます。



3. Jasperoid をクリックして下さい。このアイテムのプロパティが、Scheme Editor の右側エリアに表示されます。Fill Properties を使って塗りつぶしのパターンと色を変更します。たとえば、Pattern の右のボックスをクリックして、BIF 画像を選択します。


4. Granite をクリックして、塗りつぶしを変更します。たとえば、Foreground の隣のボックスをクリックして、色をダークグリーンに変更します。また Pattern の隣のボックスで、べた塗りを菱形の塗りつぶしパターンに変更します。


5. 残りのアイテムも同様にして、変更して下さい。


6. OK ボタンをクリックして Scheme Editor を終了します。変更したスキームが、ゾーンバーログに適用されます。

スキームの中の各アイテムの塗りつぶしのプロパティを変更しました。
