2.2 ライン/シンボルログの作成

ライン/シンボルログは、深度に関連づけられたテーブルデータを表示します。シンボルあるいはシンボルとラインの両方が表示できます。

ライン/シンボルログの作成手順：

1. Log | Line/Symbol コマンドまたは ボタンをクリックします。


2. ライン/シンボルログを配置したい位置をログ枠の中でクリックして下さい。ここでは、とりあえず中央付近に配置しました。位置は、後で修正することができます。

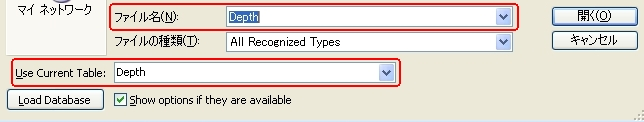

3. Open ダイアログで、Use Current Table オプションとファイル名のボックスに Depth と入っているのを確認して下さい。


   Use Current Table に Depth テーブルを指定すると、ファイル名も同じテーブル名となります。



4. 開くボタンをクリックします。

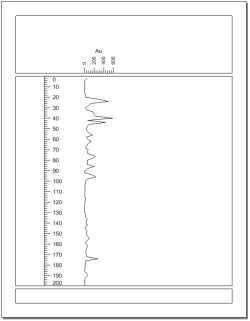

デフォルト設定で、ライン/シンボルログが作成されました。

柱状図に深度ログとライン/シンボルログを作りました。
