7.10 等高線プロットの作成と編集

等高線グラフ (Contour graph) と色づけ等高線グラフ (filled contour graph) は、XYZ 座標系の 3D データのうち、Z データ (垂直線) を指定した Z 間隔の線でプロットするものです。データ形式に Many Z を使用する場合は、ワークシートの列番号が X 値に、行番号が Y 値になります。XYZ Triple データを扱う場合は、メッシュデータに再フォーマットする必要があります。詳しくは、3D データのスムージング をご覧ください。

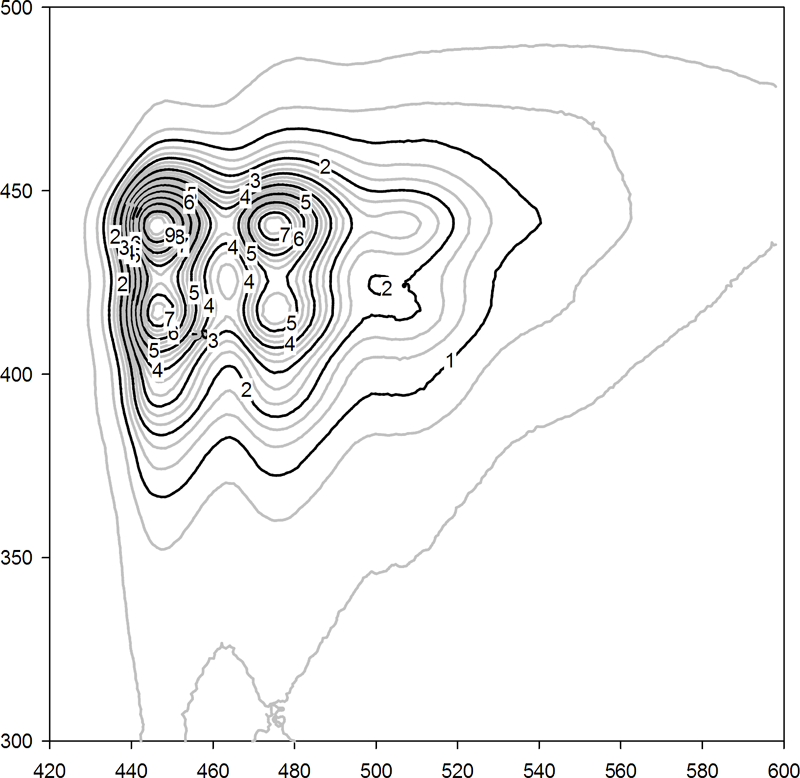

図 134. 等高線プロット

1. 等高線プロットを作成する
2. 色付き等高線プロットを作成する
