6.13.1 ベクトルプロットを作成する

ベクトルプロットを作成するには：

1. グラフを作成する前に、ポインタでデータをドラッグしてプロットするワークシートの列を選択します。


2. Create Graphs タブの 2D Graphs グループで、Vector をクリックします。



3. Graph Wizard の Create Graph - Date Format パネルで、利用可能な2つの形式より一つを選択します：

   XYXY - グラフの始点と終点の両方を XY 座標として表示する場合は、XYYX を選択します。
   XYAM - 角度と規模を終点で表したいのであれば、XYAM を選択します。XY 点はベクトルの中間点です。

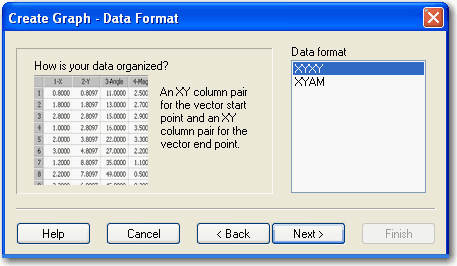

   図 110: Vector Plot Data Format の選択


   XYAM を選択した場合、次へ をクリックすると、Create Graph - Angle Units が表示されます。

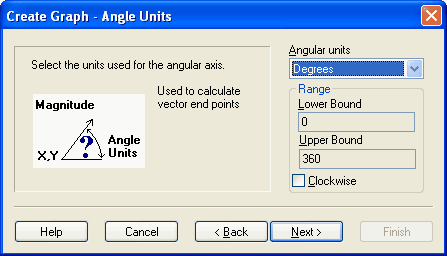

   図 111: XYAM データ形式の Vector Plot Angle Units を選択する




   ※ Note：XYAM 形式を使用して、かつベクトル規模が X,Y 座標よりもだいぶ大きかったり小さかったりする場合は、データの規模をスケールする必要があるかもしれません。はっきりと表示するために、ベクトルは十分な大きさであるべきですが、オーバーラップしないためには X,Y 座標内で間隔をとるに十分な小ささであるべきです。

   例えばもし、規模が大きすぎた場合は定数で列の規模を分割するために、Quick Transform を使います。この定数は、X と Y の座標の最小のインクリメントに対する最大規模のおおよその比率です。満足なグラフを作成するために、この定数は簡単に調整できます。詳しくは、Quick Transforms をご覧ください。



4. 次へ をクリックします。 Create Graph - Select Data ダイアログボックスが表示されます。

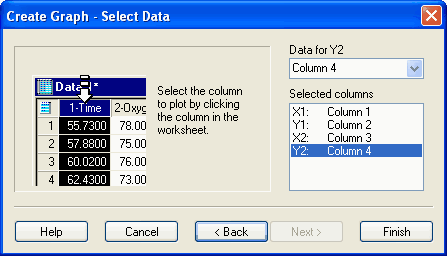

   図 112: ベクトルプロットのデータの選択



5. プロット対象の全ての列を選択して、完了 をクリックします。
