6.11.7 ２曲線間のシェーディング

領域を塗りつぶすことで、2つの曲線の差を強調することができます。これは気候図の作成、例えば、年間の最高気温と最低気温を表示する2つの曲線の表示に大変役立ちます。

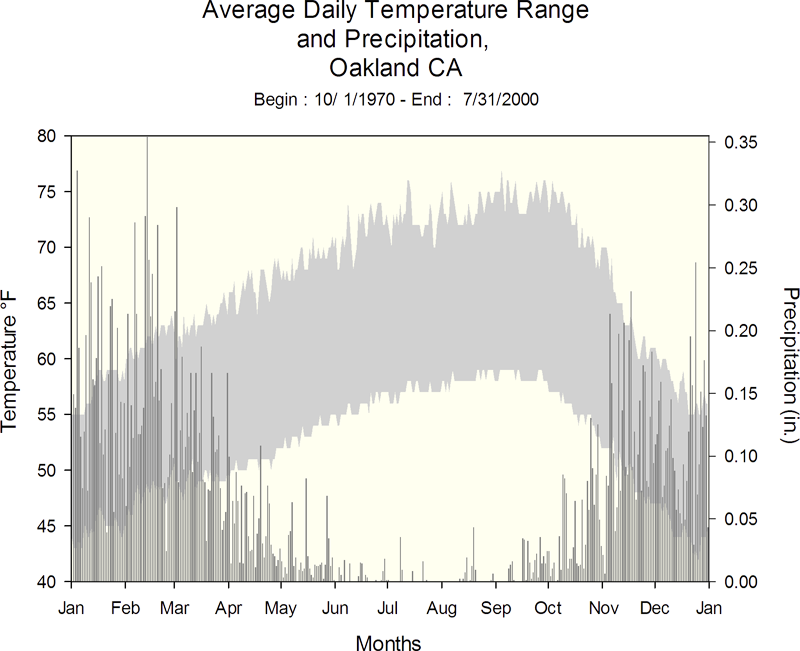

図 105: 棒グラフを領域プロットの2つのプロットの例。領域プロット（灰色）で、2つの曲線間の領域色付けしています。



２つの曲線間の領域を色付けする方法：



Object Properties ダイアログボックスを使用して領域を色付けする方法：

  1. X Many Y か XY Pairs のデータ形式を用いた領域プロットを作成します。 Y の最大がある列を上の曲線にプロットするために、Graph Wizard で最初に必ず選択してください。次に、Y の最小値がある列を下の曲線に使用します。

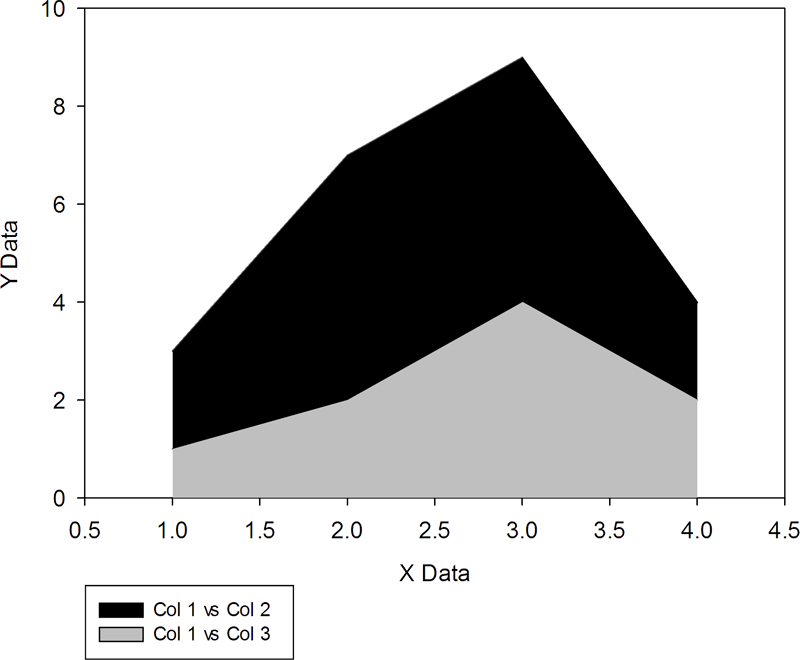

    図 106: 曲線間を色付けするために、上の曲線に最大値を使用した領域プロットを最初に作成します。

  2. 一旦グラフを作成したら、塗りつぶし箇所を選択します。ショートカットメニューが自動的に表示されます。

  3. Paint ボタンをクリックして、下の曲線の色に合わせて塗りつぶしカラーを選択します。

    グラフの2曲線間の領域に色が付きました。

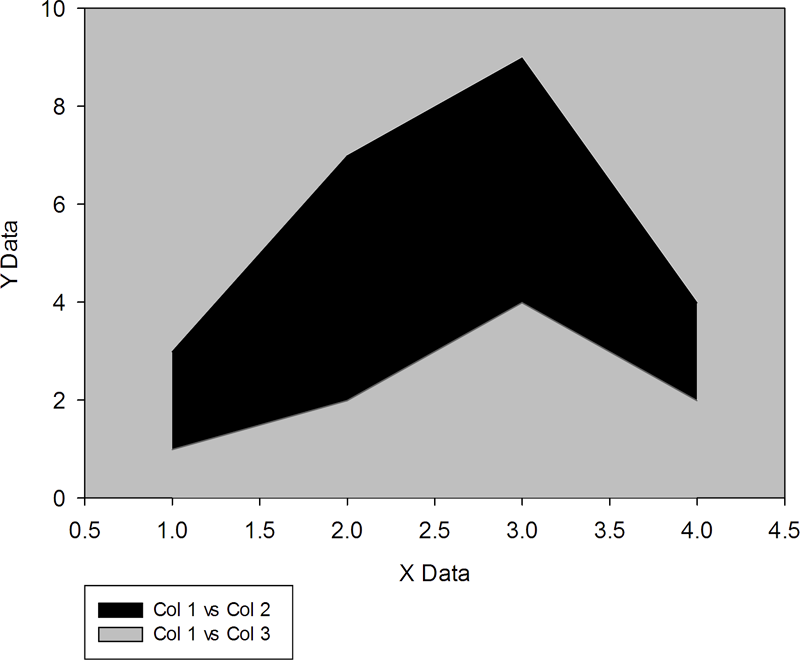

    図 107: 下の曲線の下部の領域に背景を合わせることで、2つの曲線間の領域が色付けされて表示されます。

    ワークシートの列に色を挿入し、グラフの背景色として前面の領域の色を使用すれば、よりフレキシブルに領域の色を定義できます。

２つの曲線間を色付けするために、グラフィックセルを挿入するには：

  1. 上記の通り、領域プロットを作成します。

  2. ワークシートを開いて、空の列の先頭の行のセルを選択します。

  3. Worksheet タブで、Cell グループの Graphic Cells をクリックします。

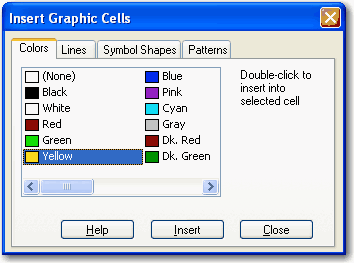

  4. Insert Graphic Cells ダイアログボックスで、Colors タブをクリックします。

  5. ２つの色をダブルクリックで選択します。最初のセル（行1）に領域に使用する色を選択し、二番目のセル（行2）には背景に使用する色を選択します。


  6. Close をクリックしてダイアログボックスを閉じます。

領域プロットに、ワークシートの色を割り当てるには：

  1. グラフをダブルクリックします。

  2. Properties リストから、Plot > Area Fills を選択します。
  3. Fill Color にある Color ドロップダウンリストを一番下までスクロールして、Insert Graphic Cells で選択した色を含む列を選択します。

    グラフの２つの領域がワークシートに入力した色で塗り潰されていますが、グラフの背景は白のままです。

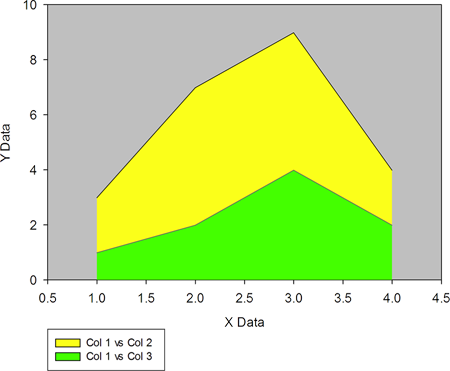

    図 108: 下の曲線に一旦色を選択した時点で、背景の色を合わせなければなりません。

  4. つぎにグラフの背景の塗りつぶしを選択して、ショートカットメニューで Paint ボタンをクリックします。

  5. グラフ下部の領域の色に合わせて、色を選択します。

    ２つの曲線間の領域が一色に色づけされたグラフが表示されます。

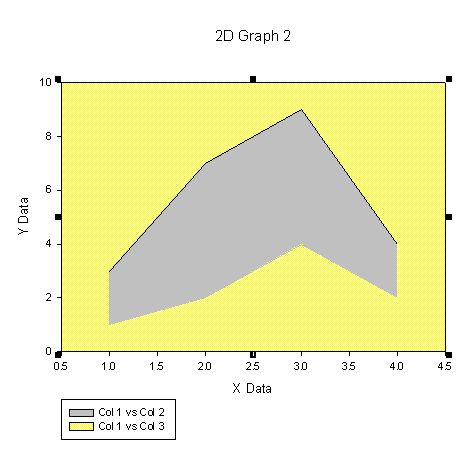

    図 109: 前記の例で、背景色を下の領域の色に合わせたグラフが表示されます。
