6.4 箱ヒゲ図

箱ヒゲ図は、統計値を表す箱を使ってデータをグラフ化します。ゼロに最も近い箱の境界は 25％ 点 (25th percentile) を表し、箱内の直線は中央値 (median) を示し、ゼロから最も遠い箱の境界は 75％ 点 (75th percentile) を表します。箱の上と下にあるウィスカー (ひげ) (エラーバー) は、90％ 点と 10％ 点を示します。これに加えて、平均値 (mean) および外れ値もグラフ化できます。

パーセンタイルの各セットを算出するには、最小限のデータポイント数が必要になります。25％ 点、75％ 点を算出するには 3点以上、5％ 点、10％ 点、90％ 点、95％ 点を算出するには 9点以上が必要になります。SigmaPlot がパーセンタイル (百分位数) 点を算出することができなければ、点のセットは描画されません。

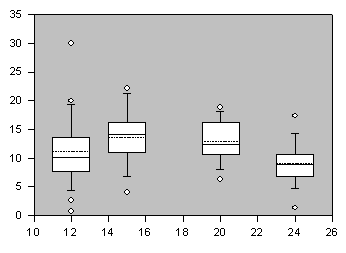

図 84: 箱ヒゲ図の例
