2.10.2 ラインの自動インクリメントを指定する

プロットの曲線上に表示される線種とその色は、右クリックポップアップメニューのインクリメント指定オプションの内容と同じ順序で表示されます。線種のインクリメント指定スキームには、Incrementing と Monochrome の２つのタイプがあります。ライン色のインクリメント指定で選択できるカラースキームは 9 種類用意されています。

※ Note: 塗りつぶしやラインには、インクリメント型のカラースキームを利用することもできます。詳しくはインクリメント型のカラースキームをご覧ください。

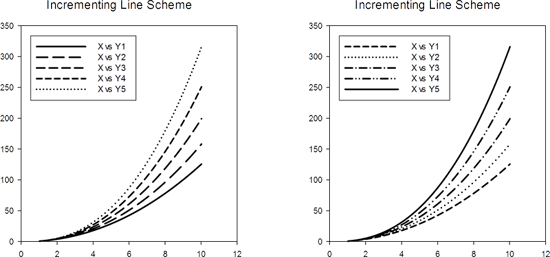

図 45: インクリメントオプションの開始に異なる線種を割り当てた２つのグラフ。



線種に自動インクリメント指定を使用するには：

  1. 変更するラインをダブルクリックします。
    Graph Properties ダイアログボックスが表示されます。

  2. Properties リストから Plot > Lines を選択します。


  3. Type および Color ドロップダウンリストから、ラインスキームのいずれかを選択します。
※ Note: Windows では、利用可能なシステムカラー数に応じて、ラインに対して適用できるトゥルーカラーの能力が制限されます。ラインカラーを最適な状態で表示させるには、ディスプレイの設定を HiColor (16-bit) または TrueColor (24-bit) に設定してください。
  1. Type および Color ドロップダウンリストで選択したインクリメント型オプションを右クリックして、First Line または First Color を選択します。

  2. インクリメント型の配列を開始するラインタイプまたはラインカラーを選択します。

  3. 必要があれば、Line Thickness, Shape, Line Color, Layering オプションを使ってラインに修正を加えてください。
