ドットプロットと標準偏差マーカー (4.x / Win, Mac)

質問

ドットプロットに標準偏差のマーカーを追加できますか？

回答

標準偏差のマーカーを追加する機能はありませんが、プロットを別途作成し、レイアウトシートに重ねて表示することは可能です。

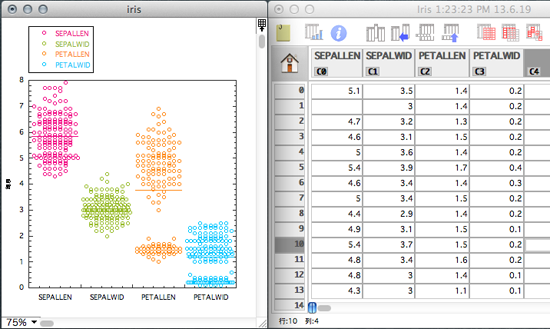

  1. 次の 4 変数で作成したドットプロットがあるとします。

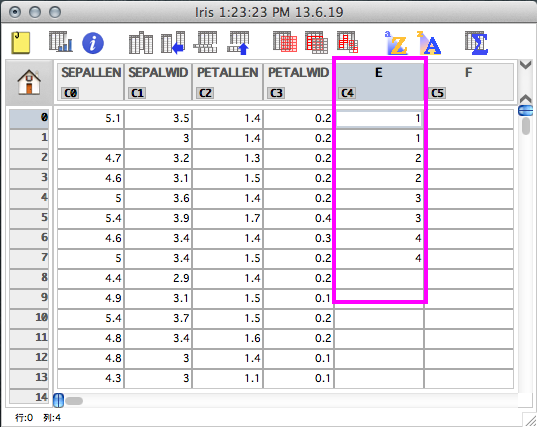

  2. 散布図を作成するため、データシートの C4 列に ダミー変数を各々入力します。

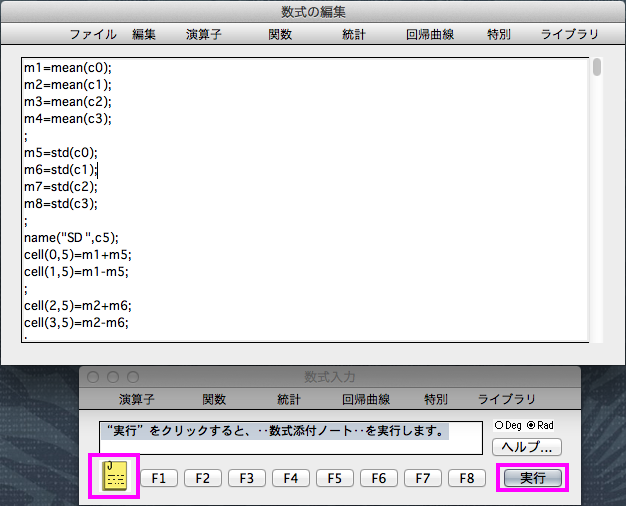

  3. 数式入力に以下のスクリプトを貼り付けて実行します。
    m1=mean(c0);
m2=mean(c1);
m3=mean(c2);
m4=mean(c3);
;
m5=std(c0);
m6=std(c1);
m7=std(c2);
m8=std(c3);
;
name("SD ",c5);
cell(0,5)=m1+m5;
cell(1,5)=m1-m5;
;
cell(2,5)=m2+m6;
cell(3,5)=m2-m6;
;
cell(4,5)=m3+m7;
cell(5,5)=m3-m7;
;
cell(6,5)=m4+m8;
cell(7,5)=m4-m8;
;
#SCRIPT
x axis auto
y axis limits 0 8
plot_type=scatter
begin_group
x=4
y=5
end_group
#END

    ※ 平均値と標準偏差を計算し、範囲を求めています。
    ※ Y 軸の極限は 0 から 8 に指定しています。

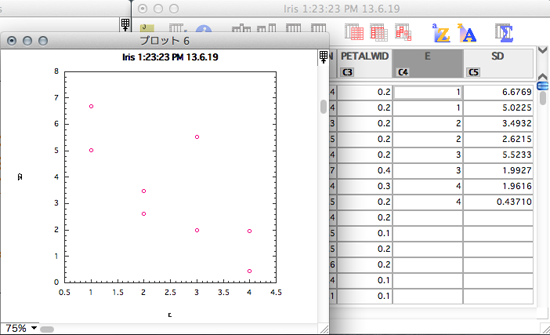

    データシートの C5 列に計算結果が表示され、散布図が作成されます。

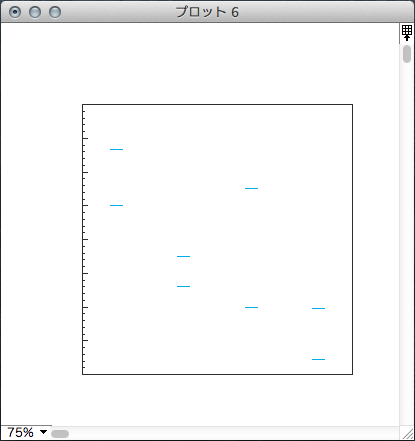

  4. 散布図を適宜変更します。

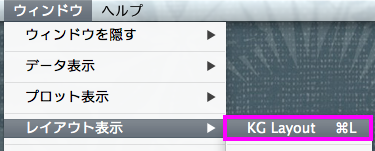

  5. ウィンドウ → レイアウト表示 → KG Layout を選択します。

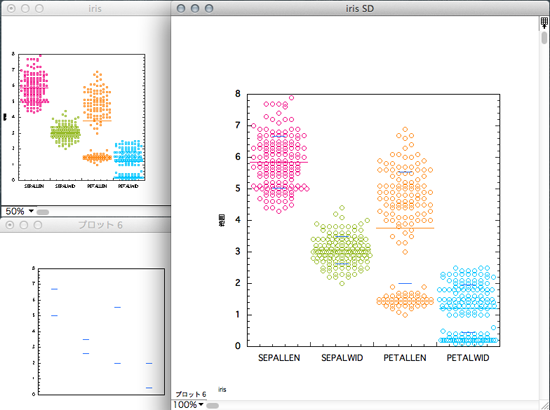

    グラフの大きさや位置を調整して、ふたつのプロットを重ね合わせます。

レイアウトの操作の詳細は次を参照して下さい。
