Grapher で Schoeller ダイアグラムを作成する

Schoeller プロットは、X 値がサンプル内で測定された陽イオンまたは陰イオン、Y 値が各イオンの濃度からなる一連の line/scatter プロットです。このプロット タイプでは、複数のサンプルのさまざまな陰イオンと陽イオンの相対濃度が１つのグラフに表示されます。

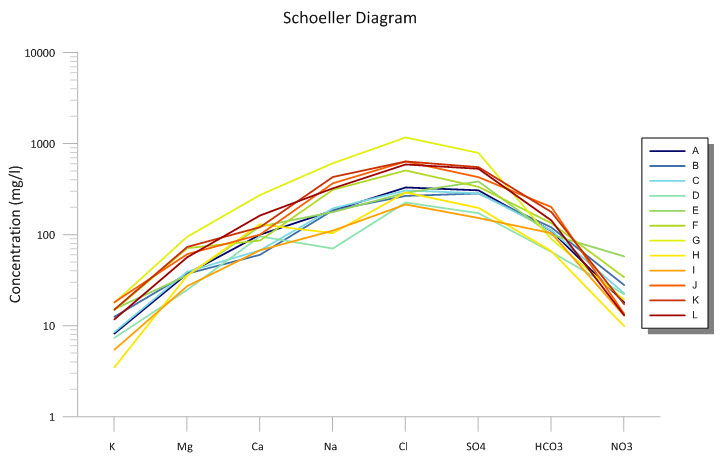

Grapher で作成した Schoeller ダイアグラムの例

Schoeller ダイアグラムを作成するには、以下の手順に従うか、この記事に添付されているテンプレート ファイル (Schoeller.grf) をダウンロードして、ワークシート データを独自のデータに更新します。

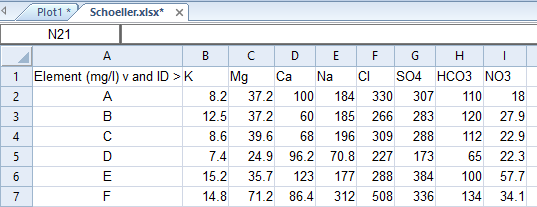

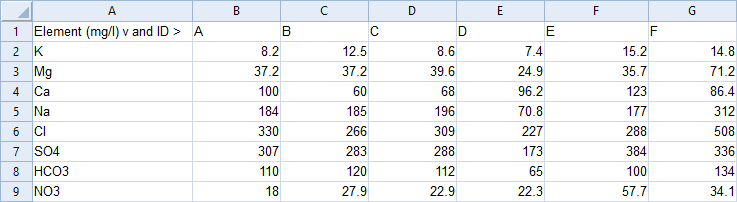

  1. データの配置 - Grapher は行と列の両方でデータをプロットできます。以下のいずれかの方法でデータを配置します。

  1. Home | New Graph | Line/Scatter | Line Plot をクリックします。
  2. Open Worksheet ダイアログでデータファイルを指定して「開く」をクリックします。
  3. Object Manager でプロットを選択します。
  4. Property Manager の Plot タブをクリックします。
  5. お使いのデータが行方向に配置されている場合は、Data in rows フィールドのチェックボックスにチェックを入れます。
  6. データが列形式でフォーマットされている場合は X 変数を Sequence number に変更し、データが行形式でフォーマットされている場合は Row number に変更します。これにより、X 軸のラベルが一般的な数字に変更されるので、次の手順でラベルを更新します。
  7. Create ボタンをクリックして次の行または列のデータをラインプロットとして追加します。
  8. 全ての行または列データが追加されるまでステップ７を繰り返します。(Object Manager にプロットが追加されるのを確認できます)
  9. 軸ラベルを更新します。
    1. Object Manager で X Axis 1 をクリックします。
    2. Property Manager の Labels タブをクリックします。
    3. Show major tick labels にチェックを入れます。
    4. Label Source に From worksheet を選択します。
    5. Worksheet フィールドをクリックしてリストから 使用するワークシートを選択します。
    6. もし、お使いのデータが行方向に配置されている場合は、 Data in rows にチェックを入れます。
    7. Data variable フィールドでステップ６で選択した同じオプション (Sequence number) を選択します。
    8. Label Variable に該当する行または列データを指定します。

 必要に応じて、次の２つの方法のいずれかでラインのプロパティを変更できます。
