Grapher でグラフに矢印を描画する

グラフや地図の特定の領域を示すために、矢印がよく使用されます。プロットに矢印を描くには、以下の手順を実行します。

  1. Insert | Draw | Polyline コマンドをクリックします。
  2. 矢印を描画するプロットをクリックします。
  3. セグメントのない直線の場合は、矢印を終了する位置をクリックします。
  4. キーボードの ENTER キーを押して、ラインの作成を終了します。
  5. 描画モードを終了するには、キーボードの ESC キーを押します。

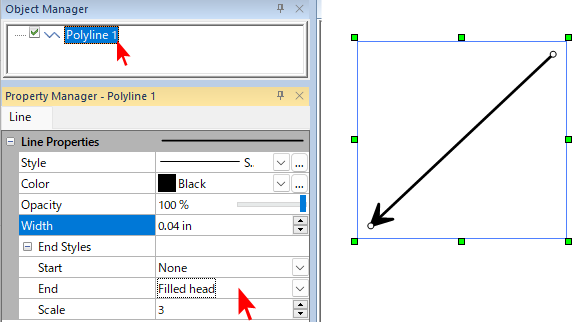

  6. Object Manager で Polyline 1 をクリックします。
  7. Property Manager の End Styles で、Start または End オプションの None を目的とする矢印スタイルに変更します。
  8. 矢印のサイズを変更するには、Scale 値を増やしたり減らしたりします。

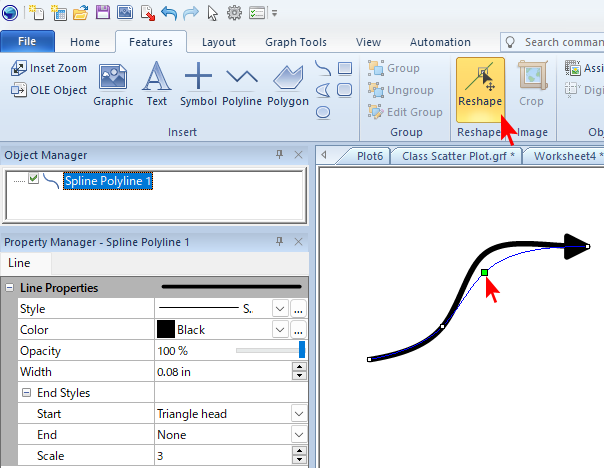

矢印を曲線にする場合は、手順 1 で Insert | Draw | Spline Polyline コマンドをクリックします。Spline ポリラインの場合は、手順 2 と 3 の間に追加のポイントをクリックする必要があります。

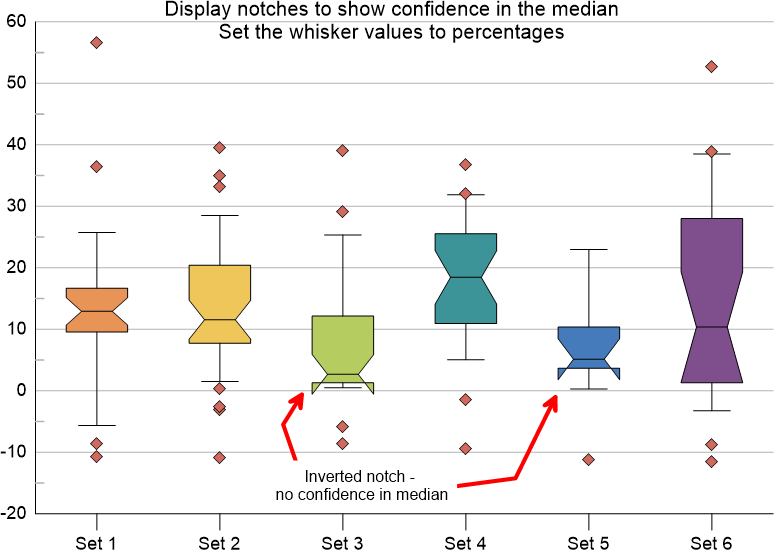

 矢印を使用すると、グラフ内の特徴を強調表示できます。

矢印を描画した後、矢印をクリックして選択し、プロパティ マネージャーで線の色、太さ、またはスタイルを変更できます。また、Insert | Reshape コマンドをクリックして、線上の任意のノードの位置を変更することもできます。
