Grapher のフレキシブルなデータフィルタリング

Grapher のデフォルトは、各プロットのデータ列にあるすべてのデータを表示します。ただし、プロットから特定の値を除外したい場合もあります。Grapher の以前の Null/Criteria Filter に代わる Data Filter ツールはこの目的に使用されます。強化されたこのツールは、優れた柔軟性と拡張された機能を提供します。

Grapher の Data Filter ツールを使ってできること：

• グラフから NULL (空白) データを取り除く
• inclusion (包含) または exclusion (除外) フィルターを複数適用する
• 異なる列データ、またはすべてのデータに対して複数のフィルターを操作する
• 比較演算子とブール演算子を使用する
• 組み込みの数学関数を使用する
• 入力としてデータファイルを使用するすべてのプロットタイプで Data Filter を使用する



Data Filter を使うには

1. Object Manager で、データファイルを入力として使用する 1 つ以上のプロットを選択します。複数のプロットを選択した場合、選択したすべてのプロットにフィルターが適用されます。
2. Property Manager の Data Limits タブを選択します。
3. Data Filter フィールドにある Filter ボタンをクリックします。

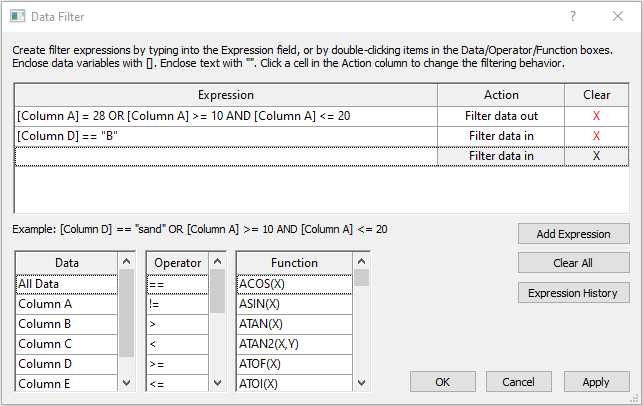

4. Data Filter ダイアログでフィルターを構築するには：
   1. Add Expression ボタンをクリックして新規フィルターを追加します。
      • Expression フィールドに直接式を入力します。
      • Data, Operator, Function ウィンドウにあるエレメントをダブルクリックします。
      • Expression History ボタンを使って前回指定した式を選択します。
   2. 各フィルターの Action を指定します。Filter data out (従来の Criteria Filter の Null オプションに相当) または Filter data in (従来の Criteria Filter の Criteria オプションに相当) のいずれかを選択できます。
5. 特定のフィルターを削除するには、隣接する赤い X をクリックします。
6. すべてのフィルターを削除するには、Clear All ボタンをクリックします。
7. OK または Apply をクリックすると、プロットにフィルターが設定されます。

Note:

• 構文エラーがある場合、Grapher は警告を発します。
• フィルターの効果は累積されます。
• Data Filter が追加されたプロットタイプ：Floating Bar, XYZ Floating Bar, Rose, Wind, Histogram, 3D Histogram, Pie/Donut, 3D Pie/Donut, Q-Q, Contour Data, Surface Data
• Specified filters will only be maintained when opening in a previous version of Grapher under the following conditions:
• 従来のバージョンの Grapher で開いたときに保持されるフィルターは、 以下に示す条件で指定されたものに限ります：
  • Filter-in:
    [Column ..] == Text
    [Column ..] == NumericVal
    [Column ..] > NumericVal OR [Column ..] < NumericVal
  • Filter-out
    [Column ..] == NumericVal
    [Column ..] >= NumericVal AND [Column ..] <= NumericVal
