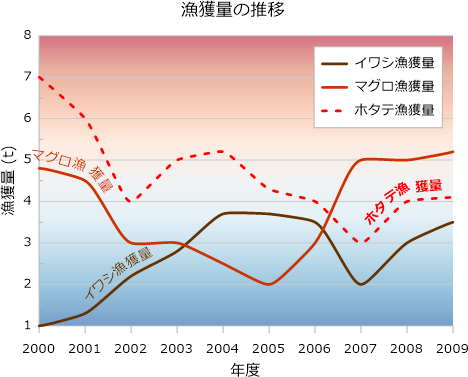

折れ線グラフに沿ってプロット名を表示する
グラフに多数の折れ線グラフがある場合は、どのグラフが特定のデータ変数を表しているかを区別するために、Plot ラインに沿ってタイトル追加したい場合あります。Grapher でプロット名を追加するには、個々のグラフごとに行うことも、一括して行うこともできます。
Object Manager のプロット名を複数のプロットのタイトルとして設定するには、次の手順を実行します。
- Object Manager で最初のプロットを選択し、キーボードの Ctrl キーを押しながら他のプロットをクリックします。

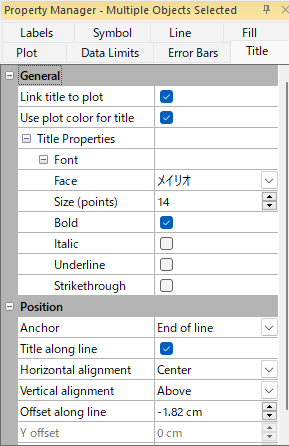

- Property Manager の Title ページで Link title to plot のチェックボックスにチェックを入れます。
- プロットタイトルのカラーをプロットと同じにしたい場合は、Use plot color for title にチェックを入れます。

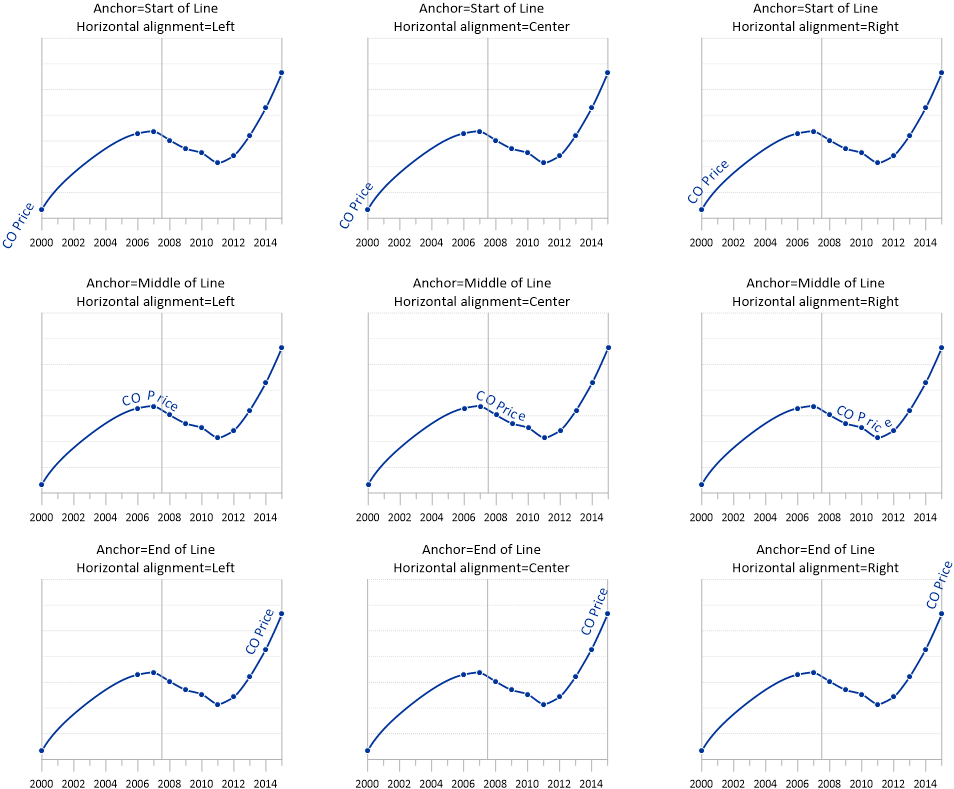

- Position セクションでは、ラインに沿ってタイトルが表示される位置を定義します。(下の画像を参照)
- Anchor は、タイトルをラインのどの部分に揃えるか（行の先頭、中央、または末尾）を定義します。
- Horizontal alignment は、タイトルの端をプロット上のどの位置 (タイトルの左端、中央端、または右端) に揃えるかを定義します。
- Vertical alignment は、タイトルをどの位置 (ラインの上、下、中央) に配置するかを定義します。
- タイトルがラインの曲線に沿うようにするには、Title along line のボックスをオンにします。
- 必要に応じて、この時点で個々のプロットを選択し、Offset along line、または X offset、Y offset を更新して、各タイトルを目的の位置に正確に移動します。
個々のプロットタイトルをそのプロット名以外のものに設定するには:
- Object Manager でプロットのいずれかを選択します。
- Property Manager の Title ページの Text フィールドの Text Editor ボタンをクリックします。(※ Link title to plot のチェックは解除します）
- 希望するタイトルを入力するか、下部にある Worksheet と Insert cell ボタンをクリックして、タイトルを特定のデータファイルの特定のセルにリンクします。
- その他、必要なフォントプロパティを設定し、「OK」をクリックします。
- プロットタイトルをプロットと同じ色にしたい場合は、Use plot color for title のチェックボックスをオンにします。
- Position セクションでは、ラインに沿ってタイトルを表示させる位置を定義します。(下の画像を参照)
- Anchor は、タイトルをラインのどの部分に揃えるか（行の先頭、中央、または末尾）を定義します。
- Horizontal alignment は、タイトルの端をプロット上のどの位置 (タイトルの左端、中央端、または右端) に揃えるかを定義します。
- Vertical alignment は、タイトルをどの位置 (ラインの上、下、中央) に配置するかを定義します。
- タイトルがラインの曲線に沿うようにするには、Title along line のボックスをオンにします。
- 必要に応じて、この時点で個々のプロットを選択し、Offset along line、または X offset、Y offset を更新して、各タイトルを目的の位置に正確に移動します。
