8.6 出力

  1. 出力の表示
    1. 仮説
    2. 中間変数
    3. 出力表示のチェックボックス



1. 出力の表示

出力の設定内容は、数式計算で適用されます。出力設定の一般的な初期値は、編集 > 環境設定の計算タブ で指定します。

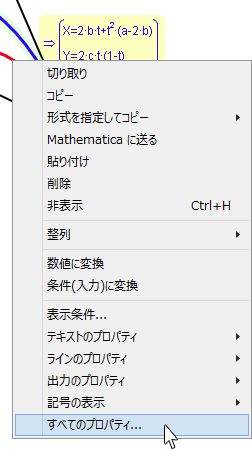

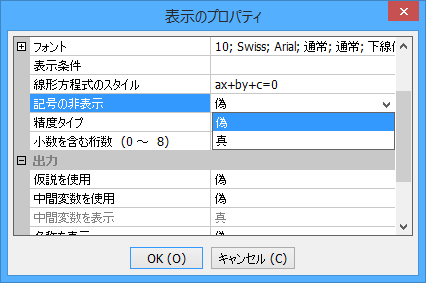

個々の出力結果については、表示のプロパティダイアログで調整することができます。出力結果を選択したら、以下に示す２つのいずれかを使ってダイアログを表示させることができます：

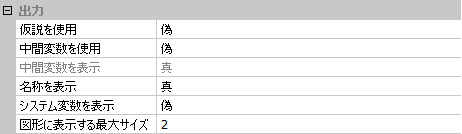

出力の選択肢は、演算の実行方法、および、出力結果の表示方法を指定するものです。

出力セクションをクリックしたら、ドロップダウン矢印 を使って指定したい状態 (真または偽) を選択します。



1.1 仮説

仮説を使用を選択すると、Geometry Expressions は、数式から絶対値を除外し、図形を元にその値が正か負かを決定します。これを試すには以下の手順に従います：

  1. 出力された１つまたは複数の演算結果を で選択します。
  2. マウスを右クリックして、選択コンテクストメニューからすべてのプロパティを選択します。
  3. 出力ボックスの仮説を使用の行のどこかをクリックします。
  4. ドロップダウン矢印 をクリックします。
  5. 真または偽を選択します。

当然のことですが、選択した数式に絶対値が含まれていなければ、このツールの内容は適用されません。



1.2 中間変数

中間変数に置き換えるとプログラムで計算される数式が簡約化される場合があります。このオプションで出力結果がどのように変わるかは、実際にお試しください：

  1. 出力された１つまたは複数の演算結果を で選択します。
  2. マウスを右クリックして、選択コンテクストメニューからすべてのプロパティを選択します。
  3. 出力ボックスの中間変数を使用の行のどこかをクリックします。
  4. ドロップダウン矢印 をクリックします。
  5. 真または偽を選択します。

中間変数を使用が偽の場合、中間変数を表示の設定内容は無効になります。

注意：中間変数は計算で常に使用されるわけではありません。使用されない場合は、このボックスで設定した内容は無視されます。



1.3 出力表示のチェックボックス

数式が出力されたら：

  1. 出力結果をクリックします。
  2. マウスを右クリックして選択コンテクストメニューからすべてのプロパティを選択します。
  3. 出力の中の ... を表示のいずれかの行をクリックします。
  4. ドロップダウン矢印 をクリックします。
  5. 真または偽を選択します。

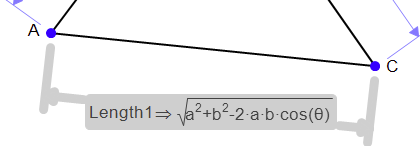

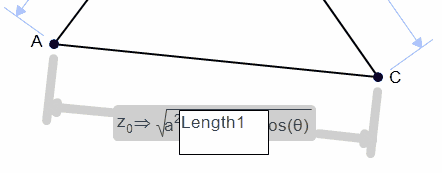

出力名を変更するには、出力結果をダブルクリックして、ボックスに新規名称を入力します。
