デジタルフィルタモジュール

デジタルフィルタモジュールは、最新の設計手法で簡単に操作できます。フィルタ設計、フィルタリング、プレゼンテーションのステップがシンプルな連続プロセスに統合されています。FlexPro では、リアルタイム 2D および 3D グラフを使用して、フィルタの仕様に変更が加えられるたびに即座に視覚的にフィードバックします。

IIR フィルタ

IIR フィルタには内部フィードバック (再帰フィルタ) が含まれ、短いフィルタ長でも高い急峻さを提供します。ローパス、ハイパス、バンドパス、バンドストップなどのフィルタ設計が可能です。

FIR フィルタ設計

FIR フィルタはフィードバックを回避するので常に安定しています。FlexPro では 2 つの計算方法（ウィンドウ法と等リップル法）で、最小フィルタ長で位相‐線形フィルタを計算します。

主な機能

• ウィンドウ法を使用した FIR フィルタ設計
  カイザーウィンドウやチェビシェフウィンドウを使って、フィルタ長、減衰、遷移幅を詳細に設定できます。必要なパラメータは 2 つだけです。2 つを指定すれば残りのひとつは自動的に計算されます。


• 等リップル法による FIR フィルタ設計
  標準的なフィルタであるローパス、ハイパス、バンドパス、バンドストップに加えて、マルチバンドフィルタタイプも設計できます。


• スムージングフィルタ
  シグナルを平滑化して、そのピークを最大限正確に保ちます。


• CFC (Channel Frequency Class) フィルタ
  主に衝撃試験で使用される 4 極 0 位相バターワースフィルタで、ISO 6487 に準拠しています。

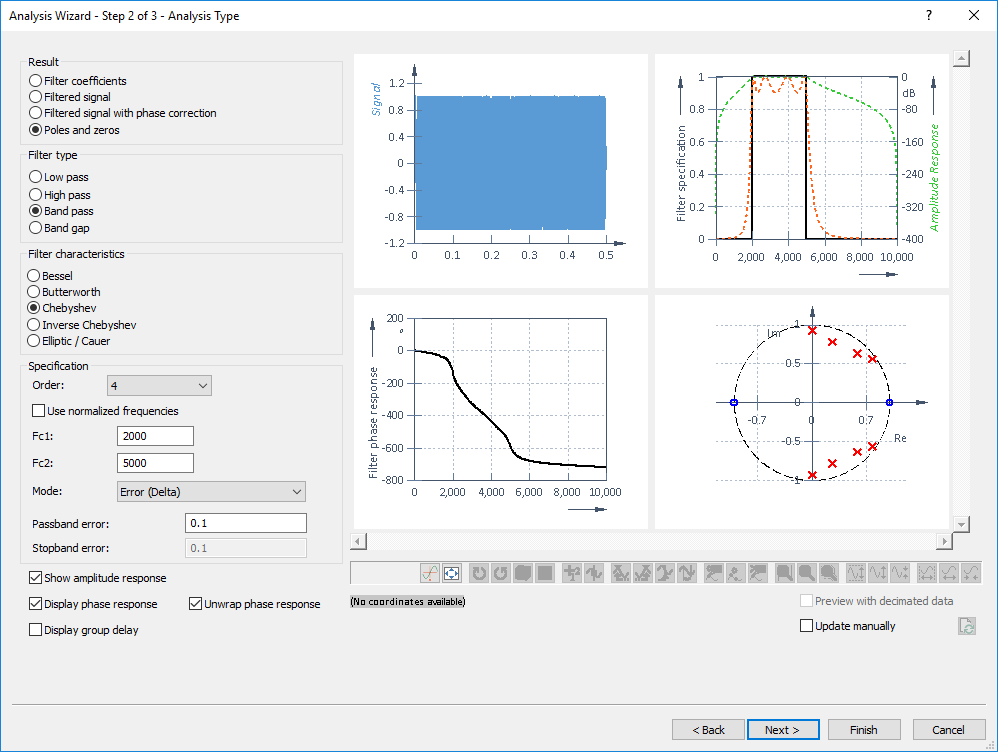

IIR フィルタ

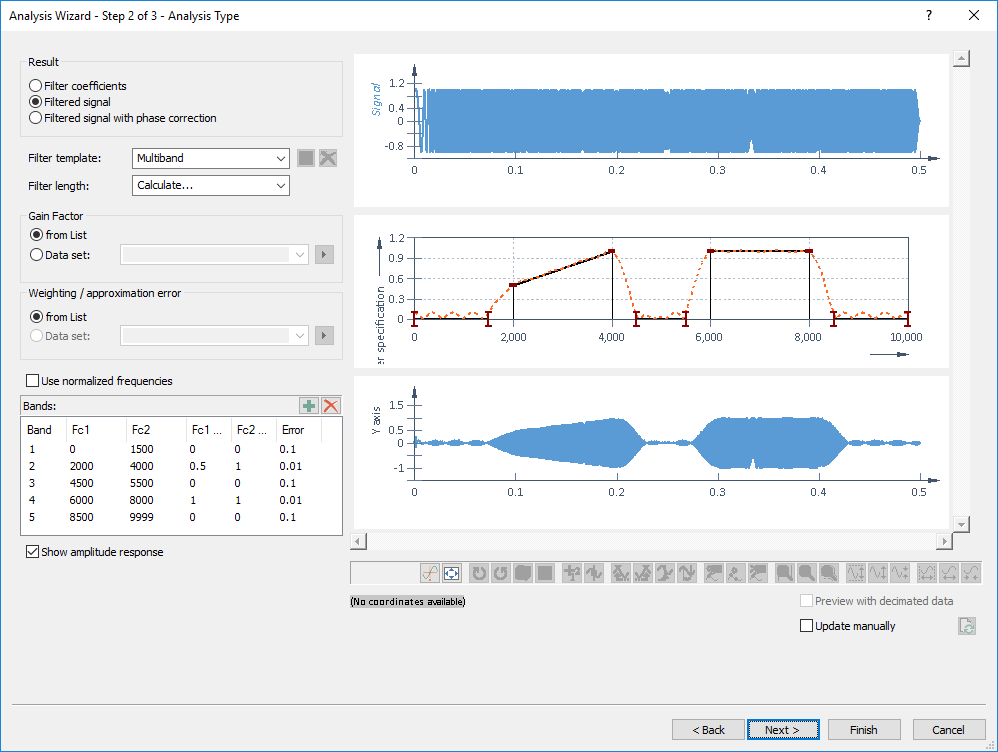

FIR フィルタ
