結晶構造の欠陥と界面構造をモデル化

CrystalKit は、点欠陥をはじめとする粒界、析出物といった様々な種類の結晶欠陥を非常に短時間で構築できるプログラムです。プログラムではまず、CrystalKit 内で単結晶データを直接入力するか、Tempas で使用する構造ファイルを読み込みます。CrystalKit を使って生成される最終構造物はいずれも Tempas ファイル、または、CIF ファイルとして保存できるので、回折パターンや高解像度 TEM 像のシミュレーションを素早く実行できます。プログラムでは最大2種類の結晶構造を取り扱い、界面構造を生成することができます。数千の原子からなる幾何学的な粒界も、粒子、接合界面および晶帯軸の方位関係を設定することによってわずか数分で生成できます。

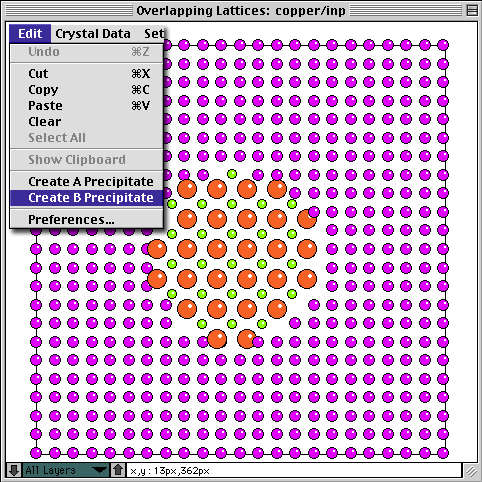

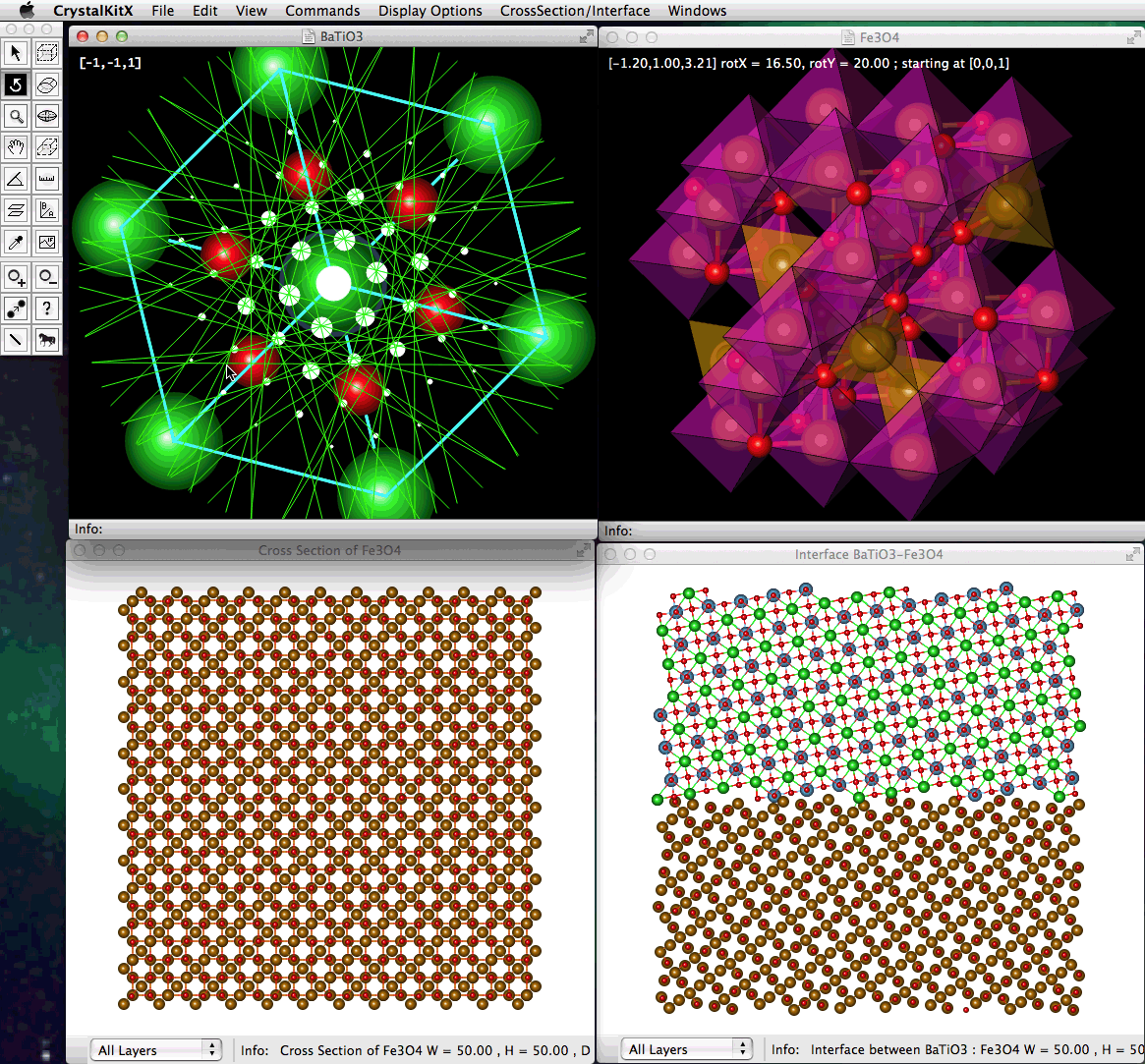

CrystalKit では結晶を自由に回転させ、様々な角度から表示させることができます。平面の特定、原子間の角度や距離の計測、原子の視覚的な移動、原子の削除、新規原子の追加など、豊富なツールが装備されています。任意のパスで界面を作成するツールも用意されています。複数原子の断片をまとめて削除し、構造に貼り付けることもできます。ある結晶体構造を別の構造の析出物 (Precipitate) にすることができます。目的の構造が完成したら、”Define Unit Cell Tool (ユニットセル定義ツール)” を使って単位格子（ユニットセル）を設定することができます。定義されたユニットセルは Tempas 構造ファイルとして書き出すことができるため、さらなる作業に利用すことができます。CrystalKit では、原子間の原子結合を最大５種類まで表示可能で、結合色や原子半径を容易に変更することができます。

開発元：米 Total Resolution

機能一覧

CrystalKit は、結晶構造の欠陥と界面構造をモデル化するための汎用プログラムです。あらかじめ定義した 1つまたは 2つの完全結晶または単位格子 (Crystal A とCrystal B で表します) を用いてモデルを作成します。

CrystalKit は、Tempas のファイルおよびその出力ファイルを取り扱うことができます。

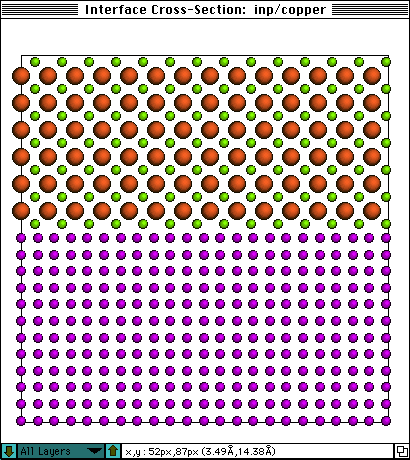

CrystalKit は、Crystal A と B (異なる単位格子でも、同一の格子でも可) を用いて、凝結結晶や界面／粒界を作成します。点欠陥、空洞、格子間原子などを描く場合は、どちらか1つだけで可能です。

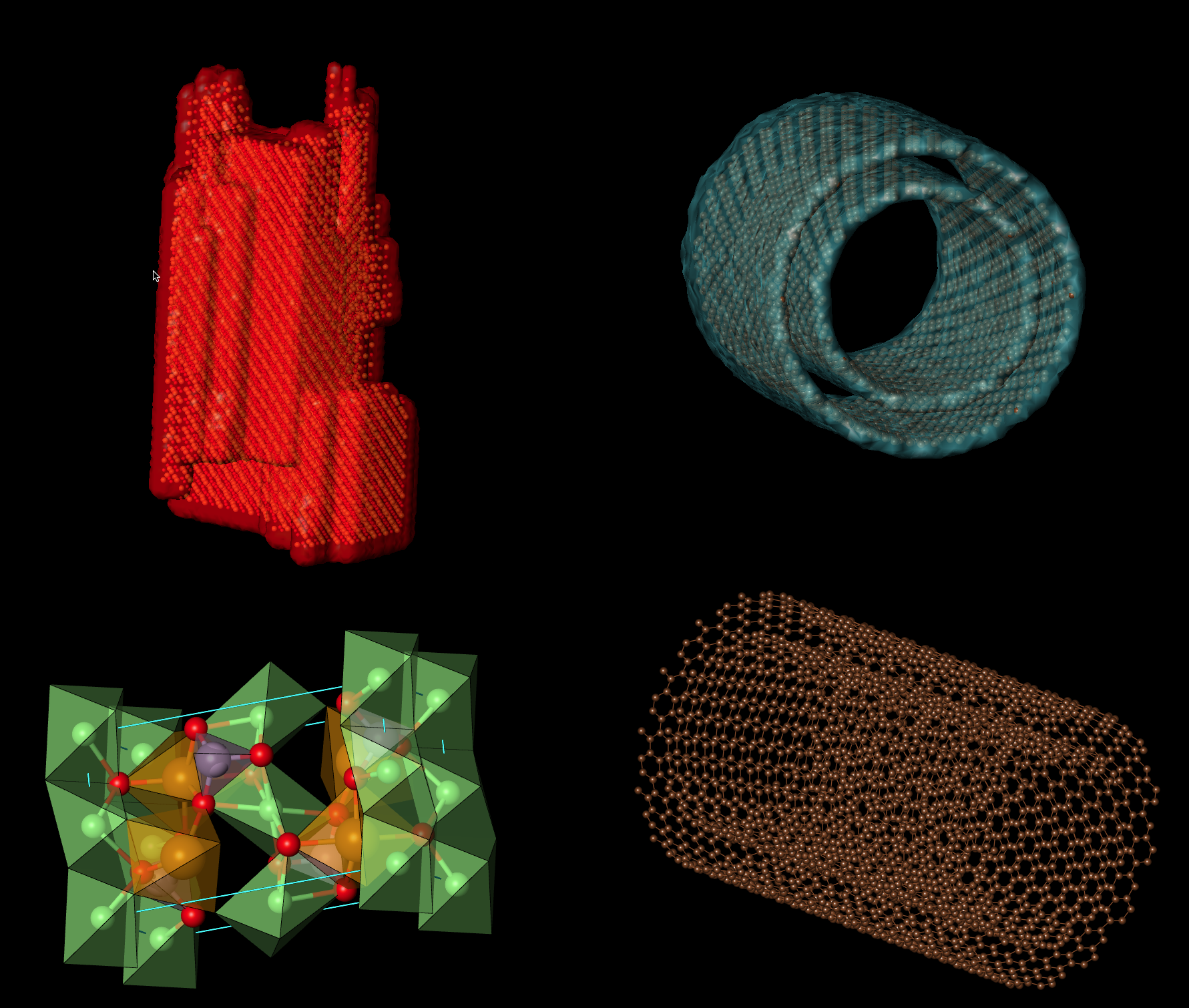

CrystalKit は、結晶格子や原子結合子などで構造を可視化します。その角度や距離は簡単に測定でき、断面も設定できます。描画した原子は1つずつでもグループでも移動させることができ、カット＆ペーストも可能です。またマウスクリックを行って、新たに原子を追加することもできます。結晶の回析パターンを表示することも可能です。

動作環境

CrystalKit macOS 版

macOS 10.12 以降

CrystalKit Windows 版

Windows (64bit)

ライセンス

※ご購入後のダウンロード時にプラットフォームを選択いただきます。
どちらもご利用いただけますが同時起動はUSBキーで1ライセンスにつき1台になります。

※製品は、英語版（英語PDFマニュアル付き）です。

トライアル

デモ版お申込み

デモ版申請フォーム

製品価格

※ 製品価格・アップグレード価格は、下記のお見積もりフォームよりお問合せください。

▼ハードウェアキーについて

・Tempas と CrystalKitXの両方を同時にご注文いただくと、ライセンス認証用のハードウェアキーが1本同梱されます。（同一PC上での使用を前提としています）
・Tempas / CrystalKitX をそれぞれ別のマシンでお使いになりたい場合は、お見積りご請求の際にお知らせください。

お見積り・ご購入

見積依頼フォーム

サポート

サポート情報はこちらをご覧ください。
ClystalKit アップデータおよびPDF マニュアル（英語）のダウンロード（米Total Resolution 社のサイト）
http://www.totalresolution.com/updates.htm
最新版は下記よりダウンロードできます。
http://www.totalresolution.com/updates.htm

サポートお問い合わせ

サポートフォーム
