15. 最適化のグラフ表示

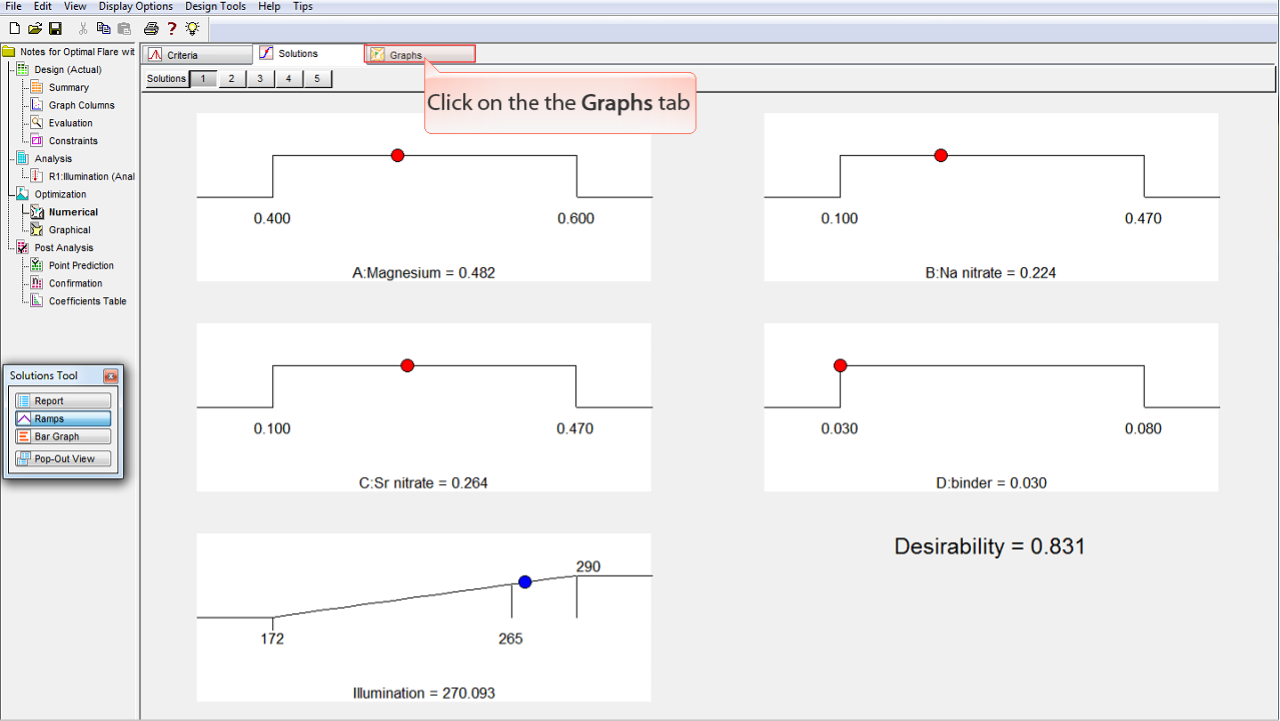

1. Graphs タブをクリックします。

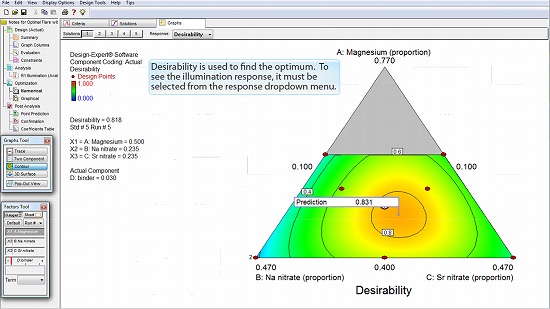

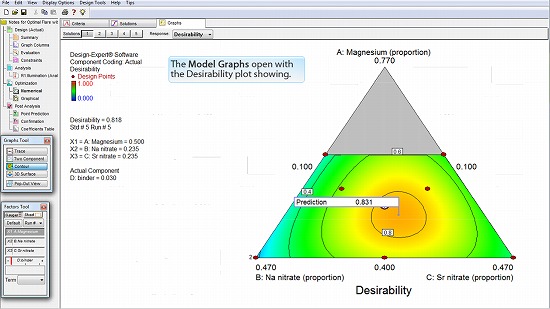

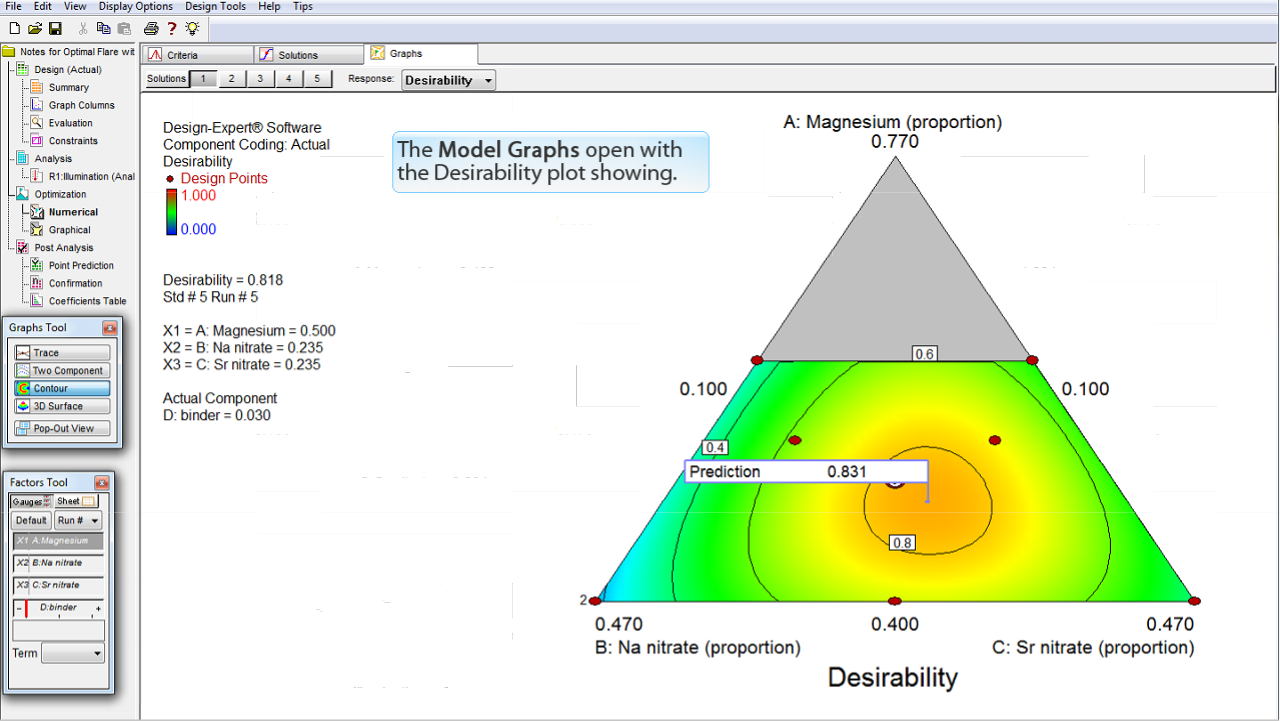

2. Model Graphs が開き、Desirability (望ましさ) のプロットが表示されます。

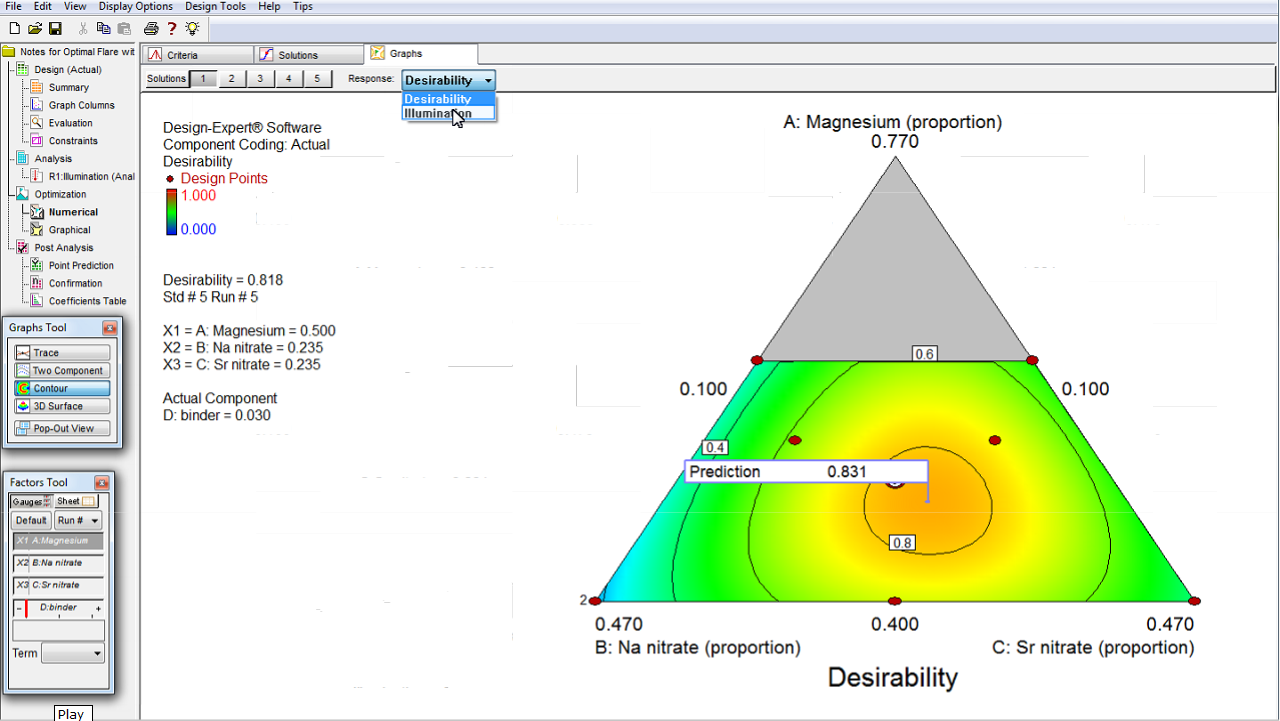

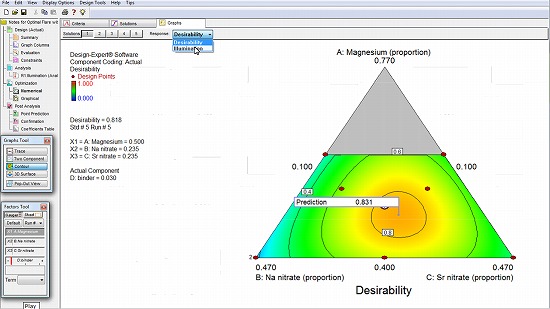

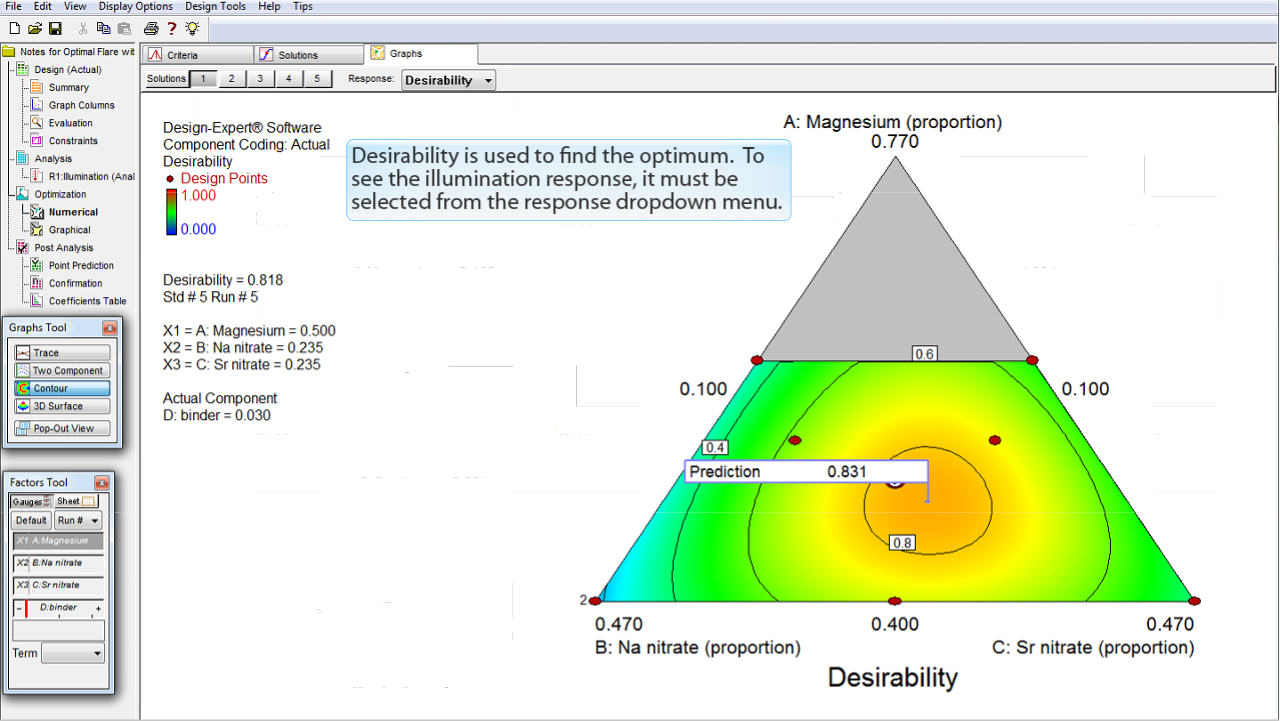

3. Desirability (望ましさ) を使用して、最適条件を見つけます。明るさ (illumination) の応答を確認するには、Response プルダウンメニューから Illumination を選択する必要があります。



4. Illumination を選択します。

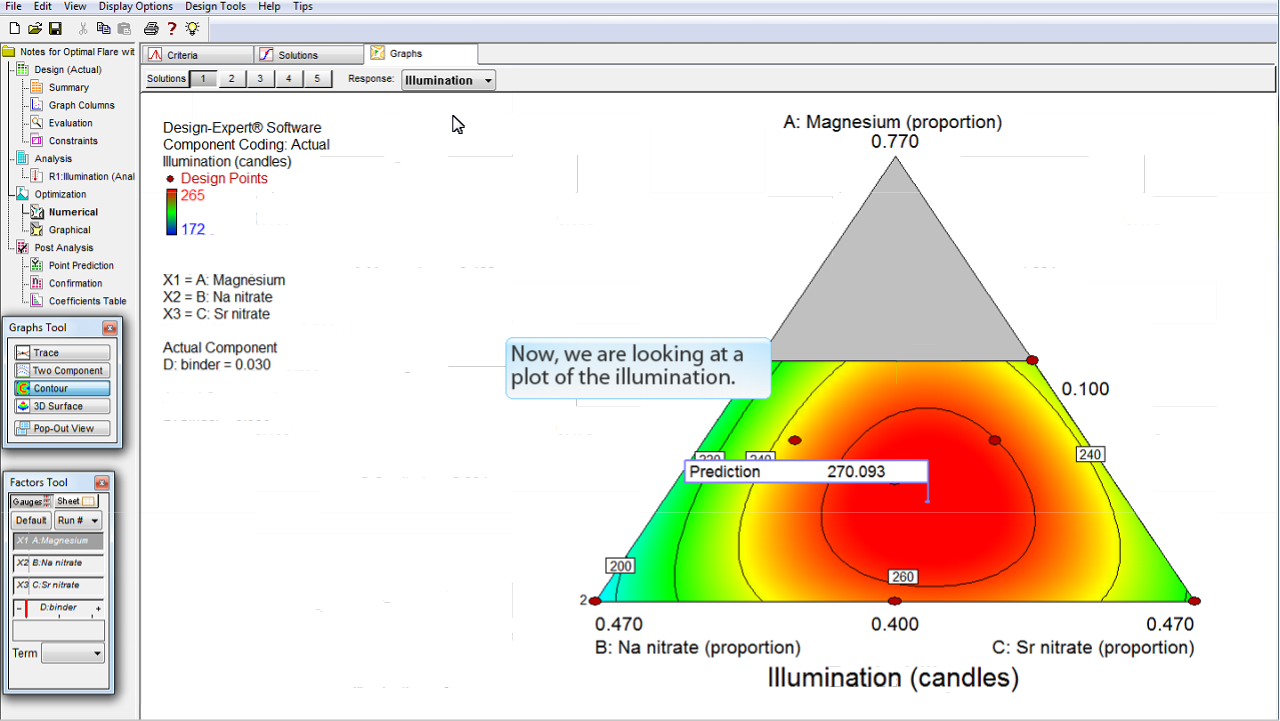

5. これで、明るさ (Illumination) についてのプロットが表示されることになります。

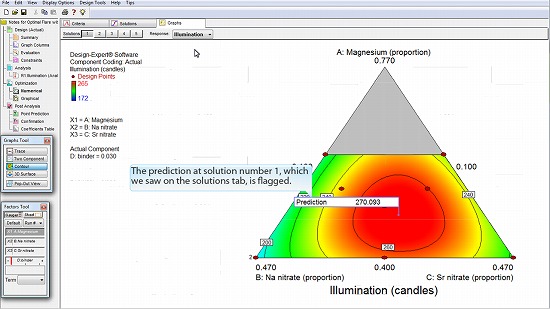

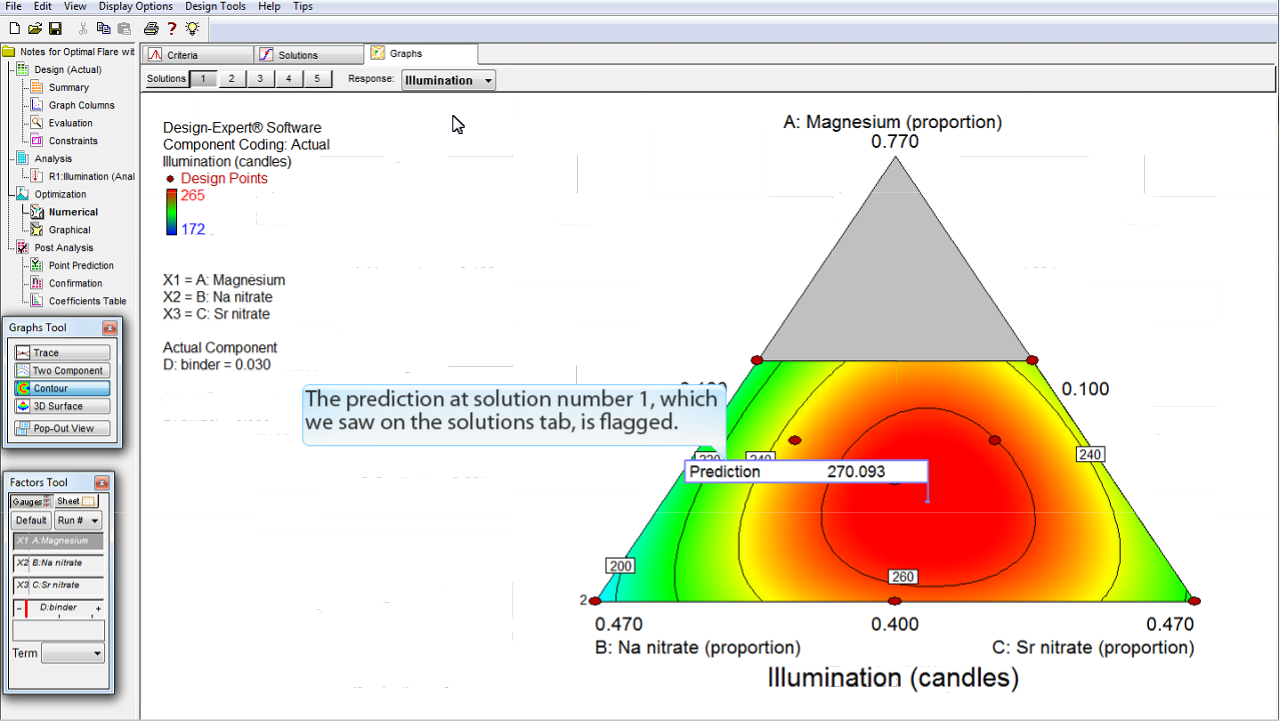

6. 先ほど Solutions タブで確認した解番号１の予測値にフラッグが立てられています。

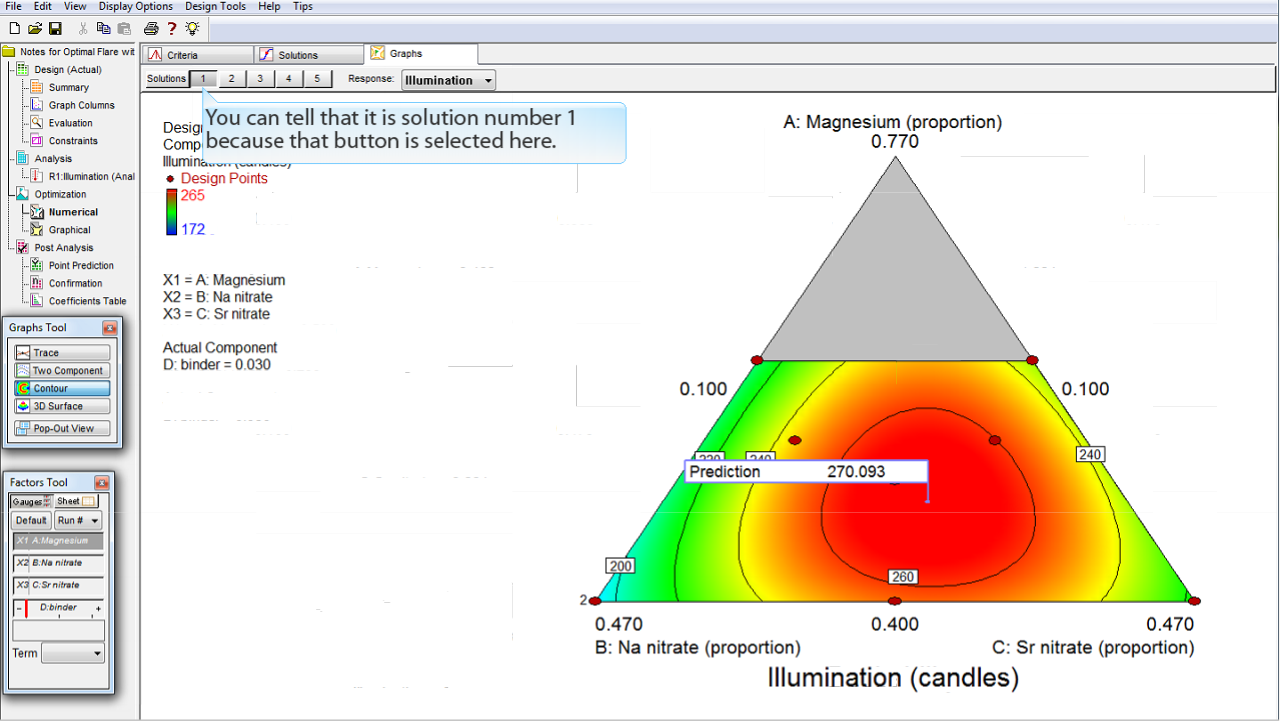

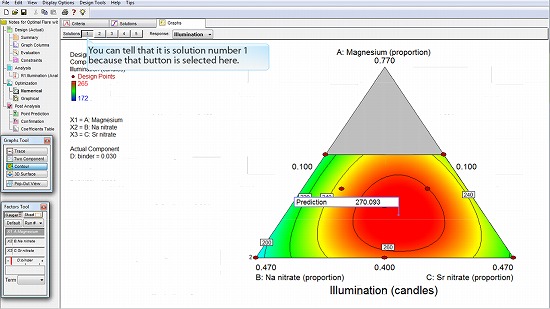

7. これが解番号１であることは、選択されているボタンが１となっていることから判別できます。

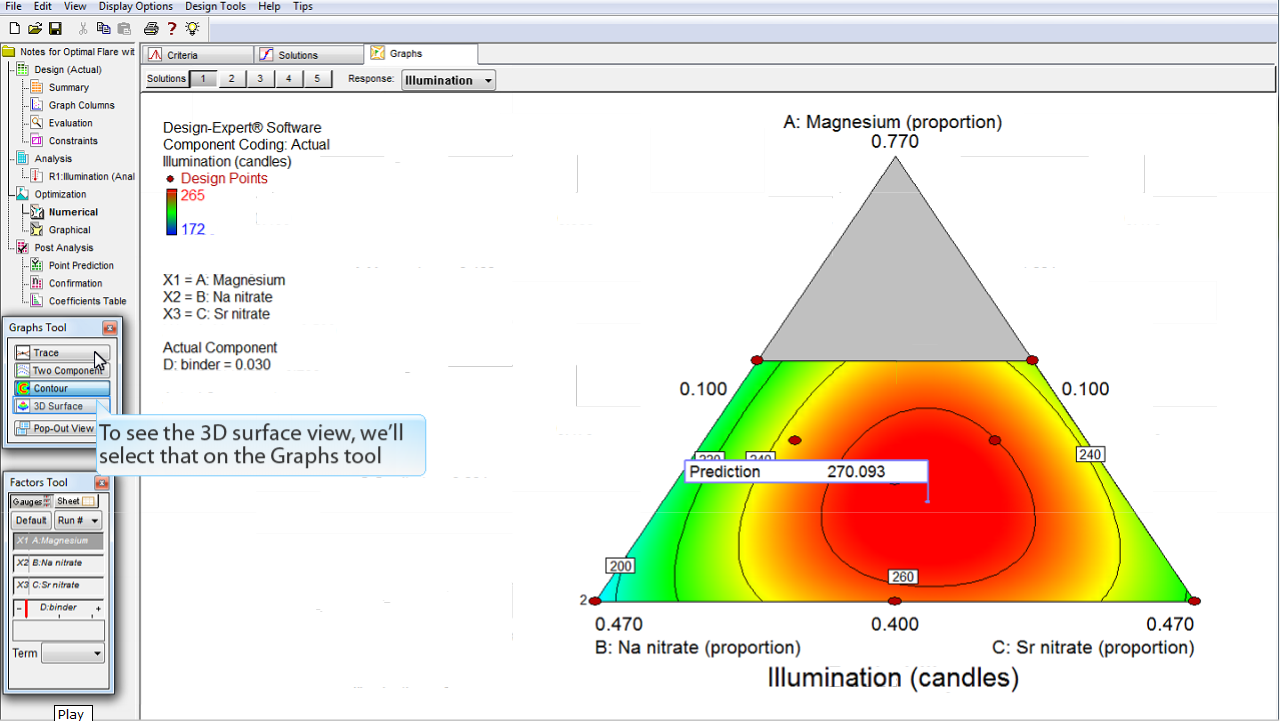

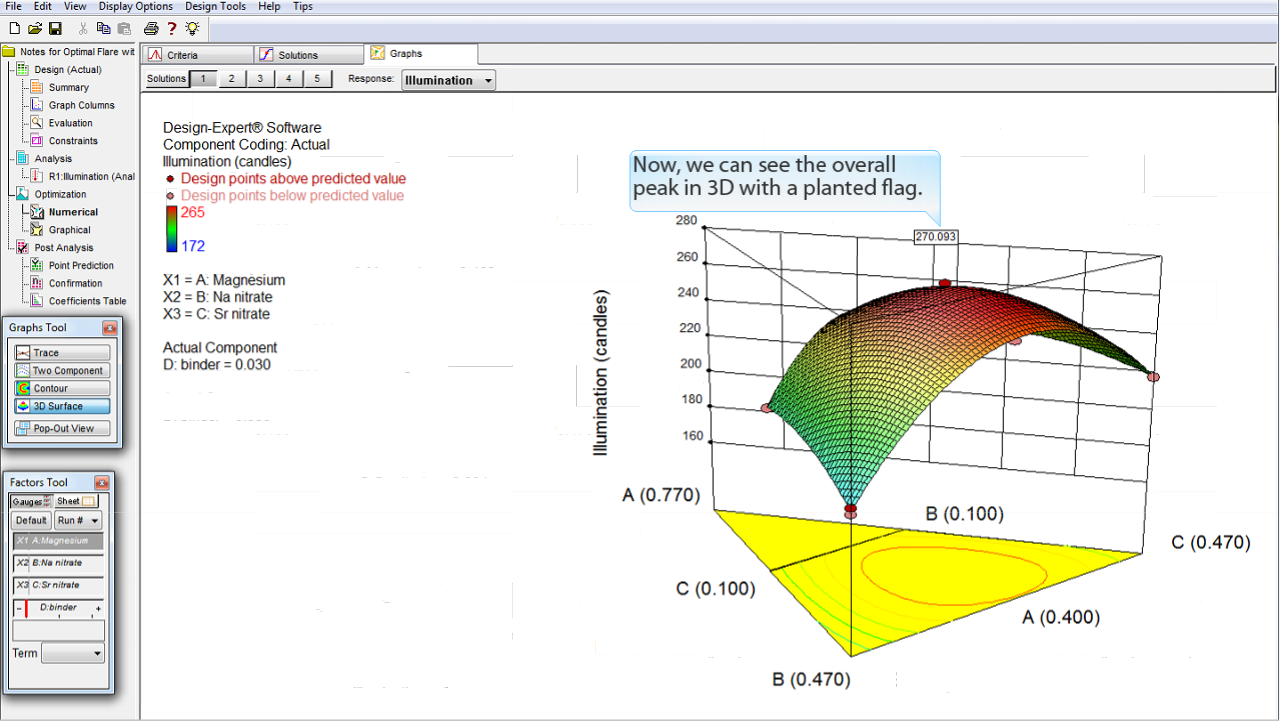

8. Graph Tool で 3D Surface を選択して、この内容を 3D 曲面で確認します。

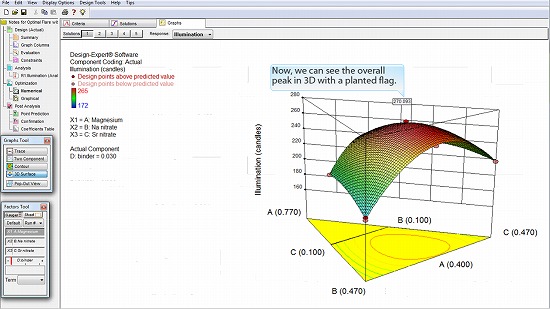

9. ここでは、フラッグの付けられた全体のピークを三次元で確認することができます。
