yFiles FLEX のセットアップとサンプルの動作 (1)

Stand Alone デモ：最も手軽な手順

【概要】

yFiles FLEX は FLEX(Flash) で動作するライブラリーを提供し、WEB-ブラウザ上で動作するアプリケーションを開発できます。

以下に、 yFiles FLEX 本体と、そのサンプルをインストールする手順を紹介します。



1) 評価版 (３０日) のダウンロード

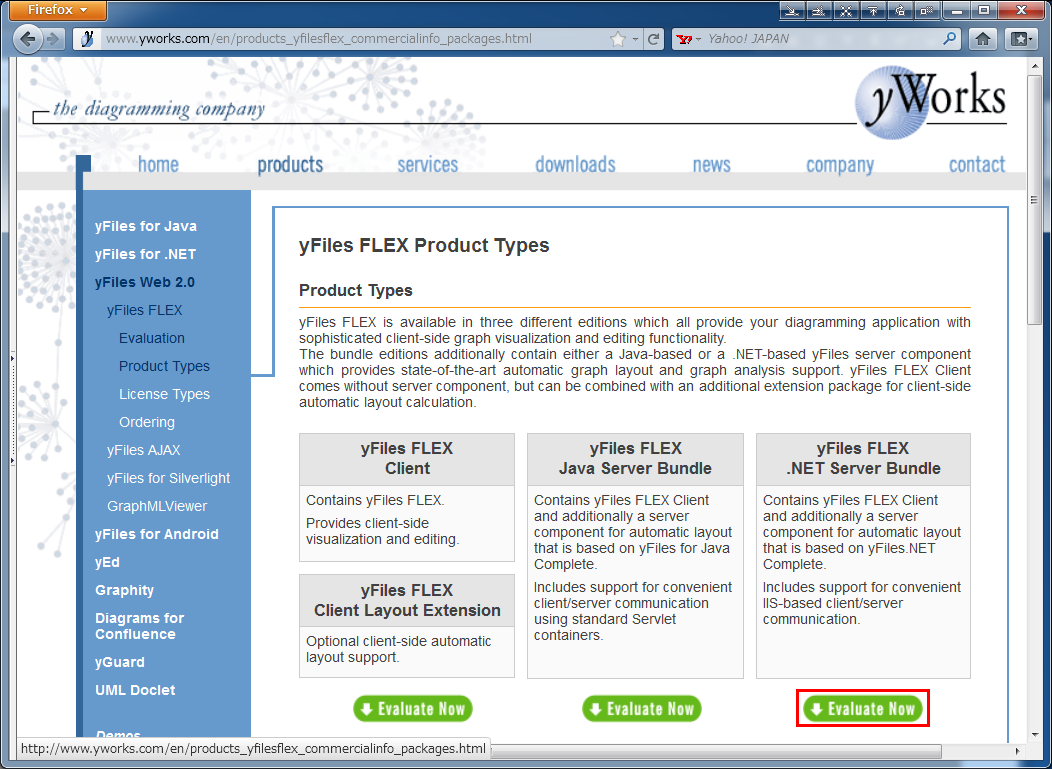

• 以下の WEB-サイトから評価版をダウンロードできます。

  yFiles FLEX .NET Server Bundle

  ダウンロードされるモジュールは、以下です。
  yfilesflex-1.6-.NET-server-3.4-eval.zip ... 119 MB




2) "yFiles FLEX" (.NET Server Bundle) の内容を見る

• yfilesflex-1.6-.NET-server-3.4-eval.zip を展開して下さい。

  yfilesflex-1.6-.NET-server-3.4-eval というフォルダーが生成されます。

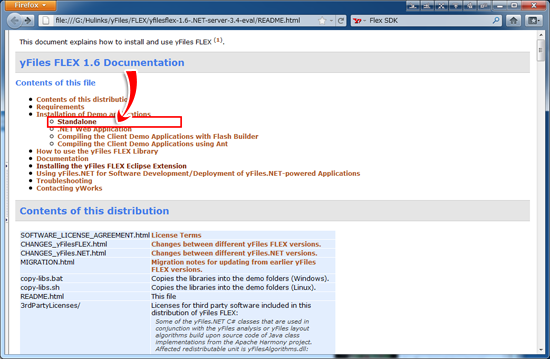

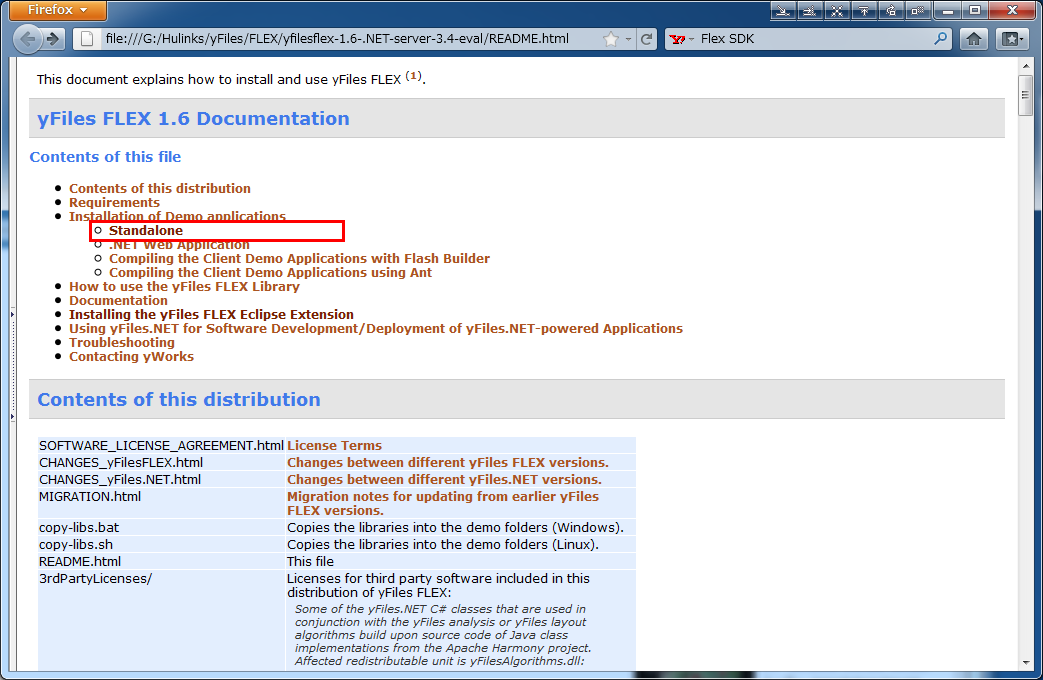

  そのフォルダーにある「README.html」をWEB-ブラウザ (IE:Internet Explorer など) にドラッグ＆ドロップして下さい。

  図のように「yFiles FLEX 1.6 Documentation」の見出しと関連する説明ページのタイトル (及びハイパーリンク) の一覧が表示されます。

  --> 「Standalone」をクリックして下さい。

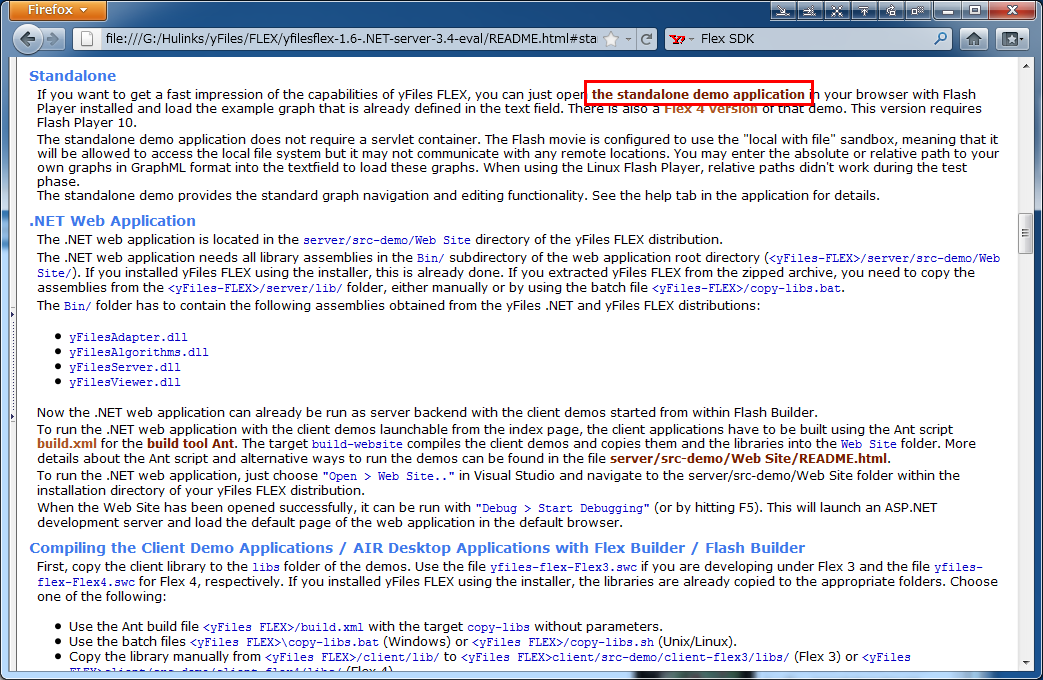

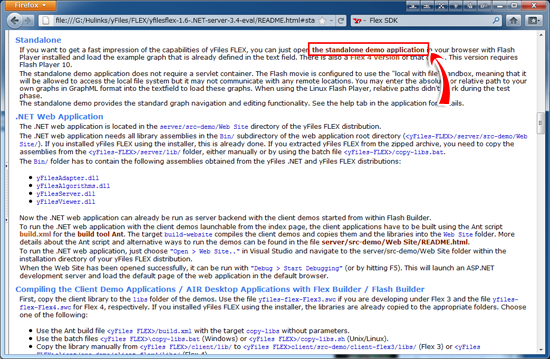

  --> 「Standalone」の説明が表示されるので「the standalone demoapplication」をクリックして下さい。


  --> "Stand Alone デモ" の画面が表示されます。

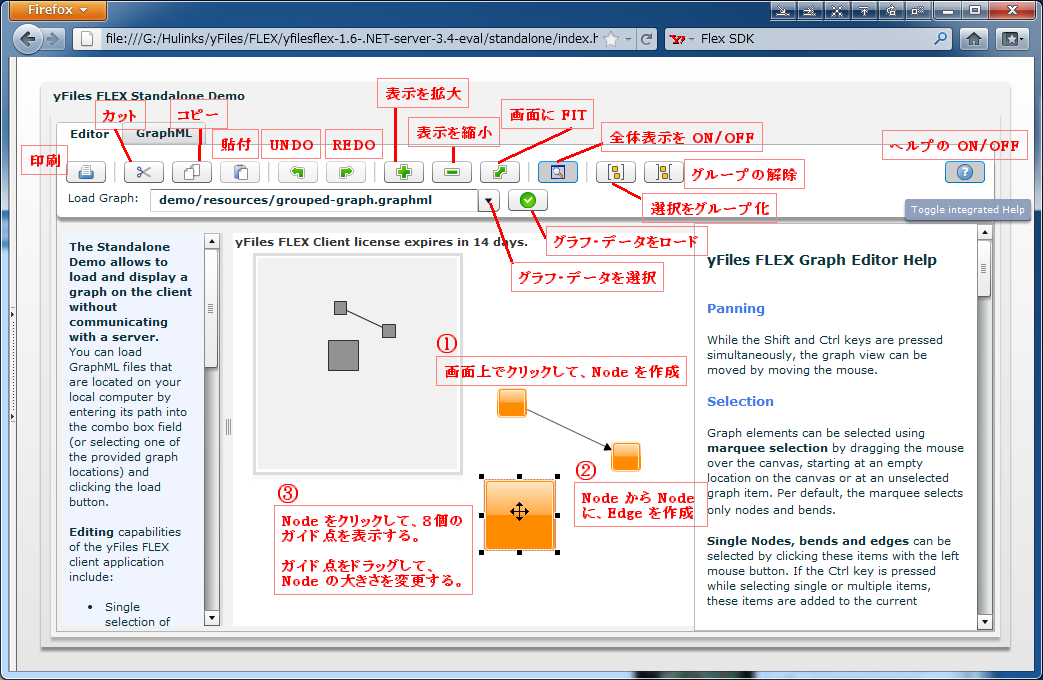

3) "Stand Alone デモ" の操作

• "Stand Alone デモ" の画面には上部に「ツール・バー」があり、13個のボタンがあります。


  左から順に、以下の機能を持っています。

  　 1: 印刷
  　 2: カット　... 選択された要素を切り取ります。
  　 3: コピー　... 選択された要素をクリップボードにコピーします。
  　 4: 貼付　　... クリップボードの内容を画面に貼り付けます。
  　 5: UNDO　　... 操作を取り消します。
  　 6: REDO　　... 取消した操作を、再実行します。
  　 7: 表示を拡大　... ズームインします。
  　 8: 表示を縮小　... ズームアウトします。
  　 9: 画面にFIT 　... 画面サイズに合わせて表示します。
  　 10: 全体表示をON/OFF　... 全体表示用の小ウィンドウを ON/OFFします。
  　 11: 選択をグループ化　... 選択された要素をグループ化します。
  　 12: グループの解除　　... グループ化された要素のグループ化を解除します。
  　 13: ヘルプのON/OFF　　... ヘルプ表示を ON/OFFします。
  　

• 「ツール・バー」の下に「Load Graph」用の２つのボタンがあります。

  　 1: グラフ・データを選択　　... 一覧からデータを選択します。
  　 2: グラフ・データをロード　... 選択されたデータをロードします。
  　

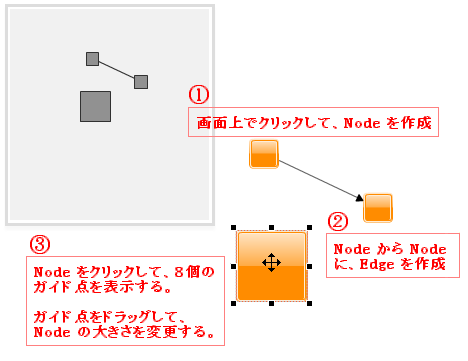

• 画面上では、マウス・ボタンにより次の操作を行えます。

  　 1: 画面上でクリックして、Node を作成できます。
  　 2: Node から Node に、Edge を作成できます。
  　 3: Node をクリックして、８個のガイド点を表示できます。
  　 　 ガイド点をドラッグして、Node の大きさを変更できます。



4) グラフ・データの書式を編集する

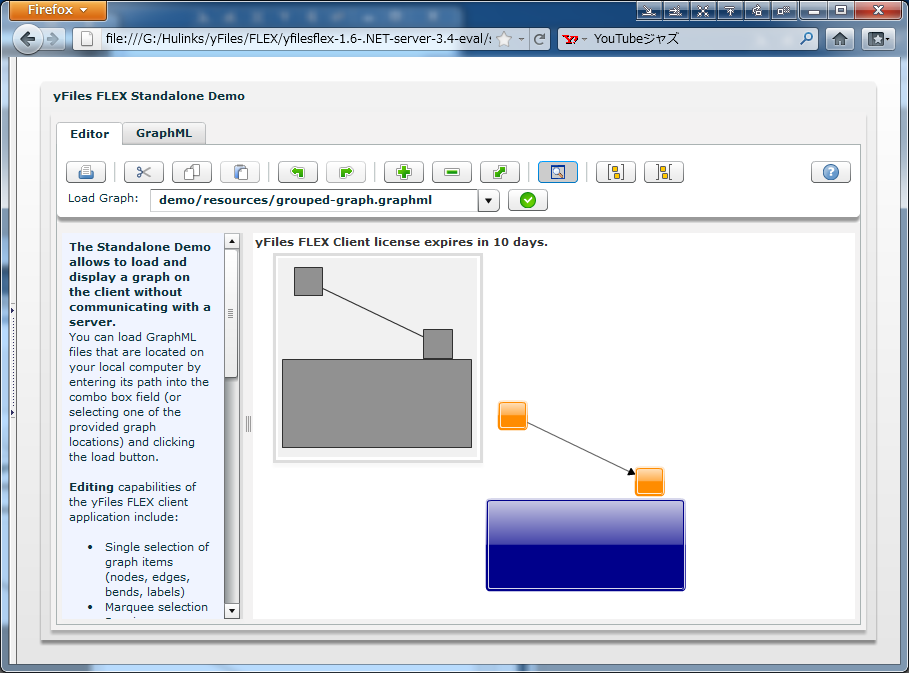

• 図のように、３つのノードを作成します。

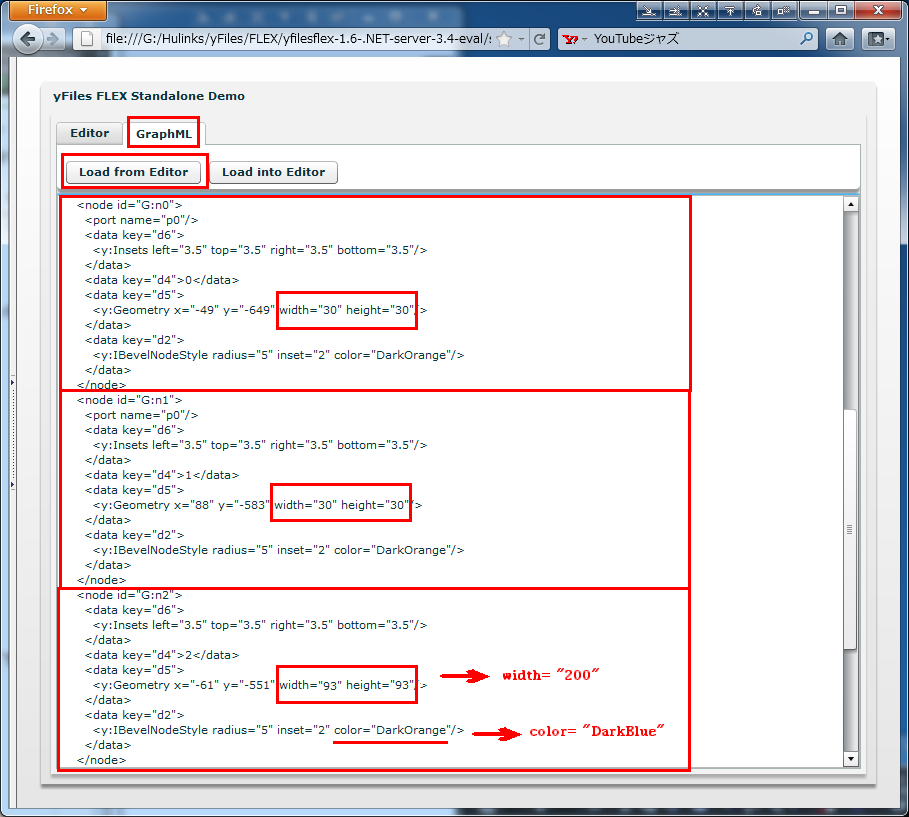

• [GraphML] タブを選び、"Load from Editor" ボタンを押します。

  --> 図に示すように、３つのノードの記述が確認されます。


  <node id= "G:n0">
  ................... width="30" height="30"

  <node id= "G:n1">
  ................... width="30" height="30"

  <node id= "G:n2">
  ................... width="93" height="93"





• ３番目のノードの width と color 属性を変更します。



  width="93"	-->	width="200"
  color="DarkOrange"	-->	color="DarkBlue"

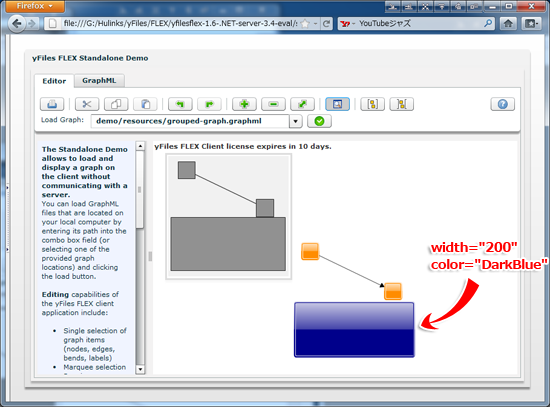

• "Load into Editor" ボタンを押し、[Editor] タブを選択します。

  --> ３番目のノードの width と color 属性が変更されているのを確認します。




5) 種々のグラフ・データをロードして表示する

• 以下のような６つのグラフが用意されています。

  　 1: demo/resources/grouped-graph.graphml
  　 2: demo/resources/computer-network.graphml
  　 3: demo/resources/family-tree.graphml
  　 4: demo/resources/hierarchy.graphml
  　 5: demo/resources/social-network.graphml
  　 6: demo/resources/styles.graphml

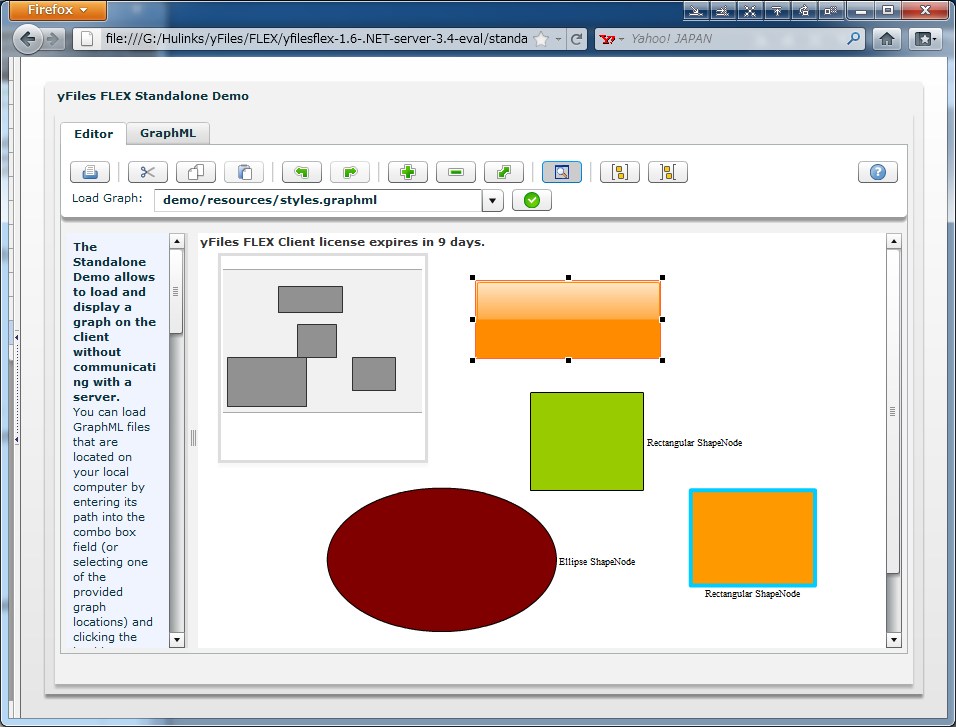

• 一例として、"ツール・バー" の "グラフ・データを選択" をクリックして一覧から demo/resources/styles.graphml を選択し、"グラフ・データをロード" をクリックします。

  グラフ・データがロードされ、ノードの種々のスタイルを確認できます。

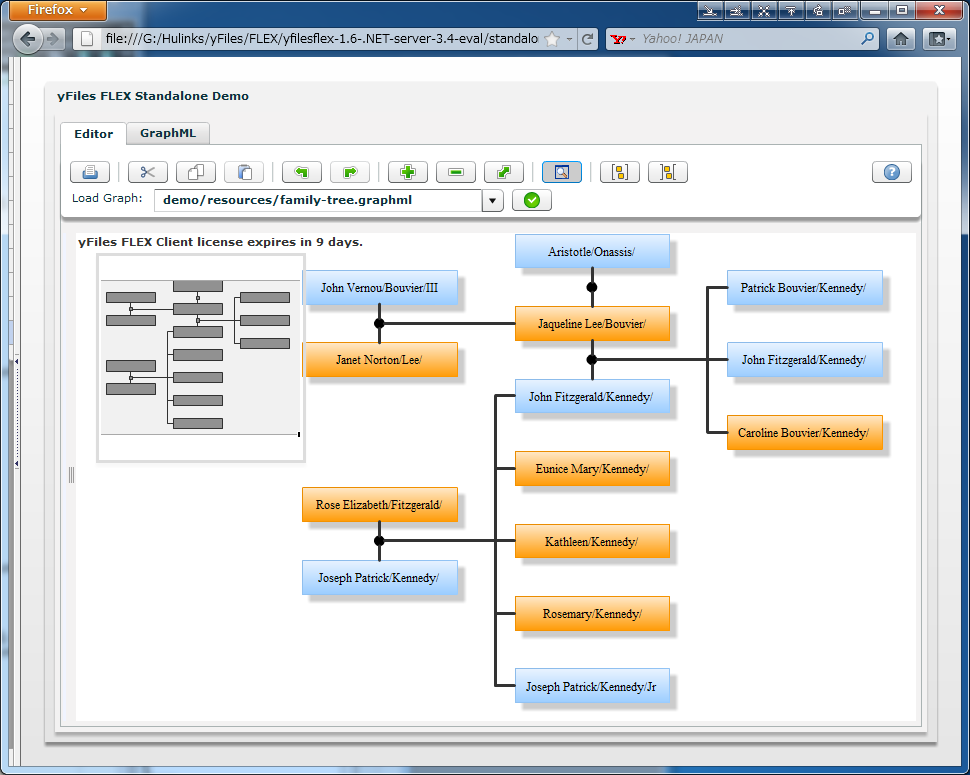

• 同様にして、demo/resources/family-tree.graphml をロードすると、ある家族の「家系図」が表示されます。




6) グループ・ノードを編集する

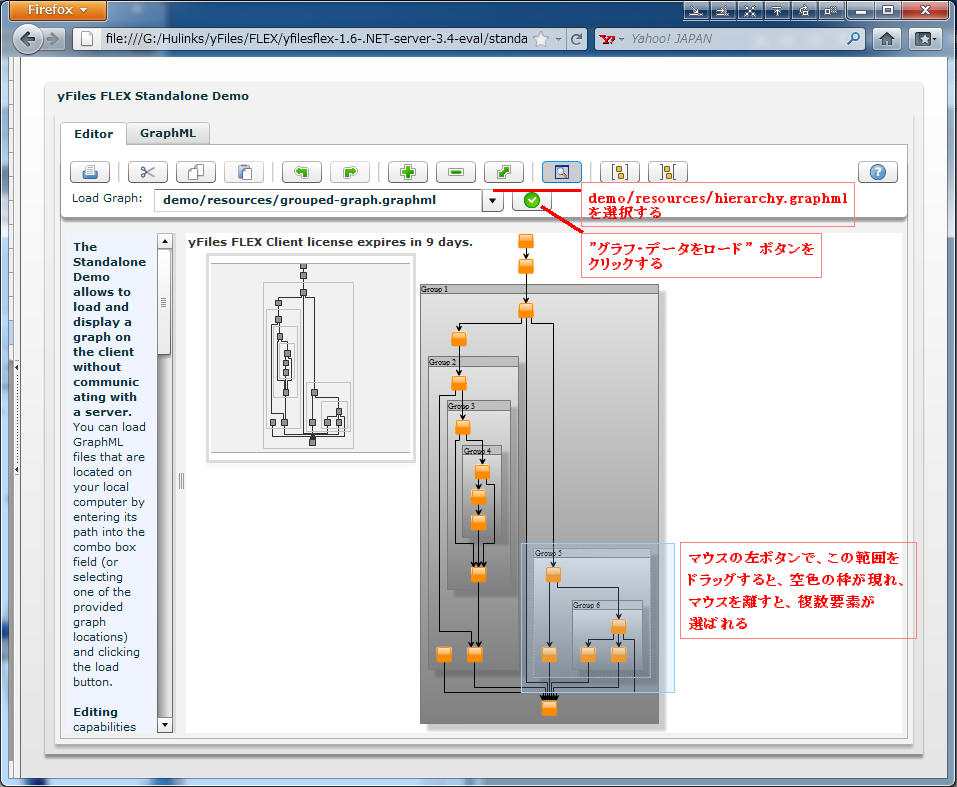

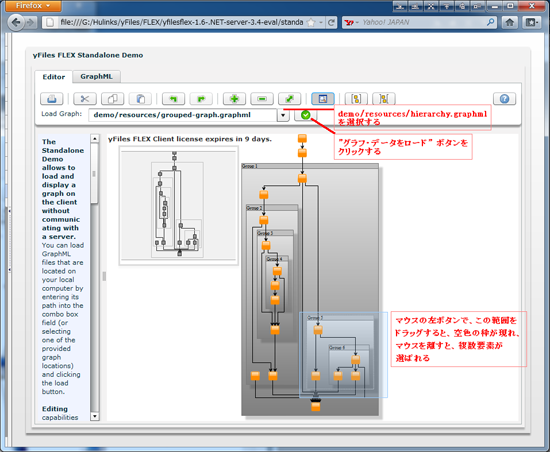

• "demo/resources/hierarchy.graphml" をロードします。

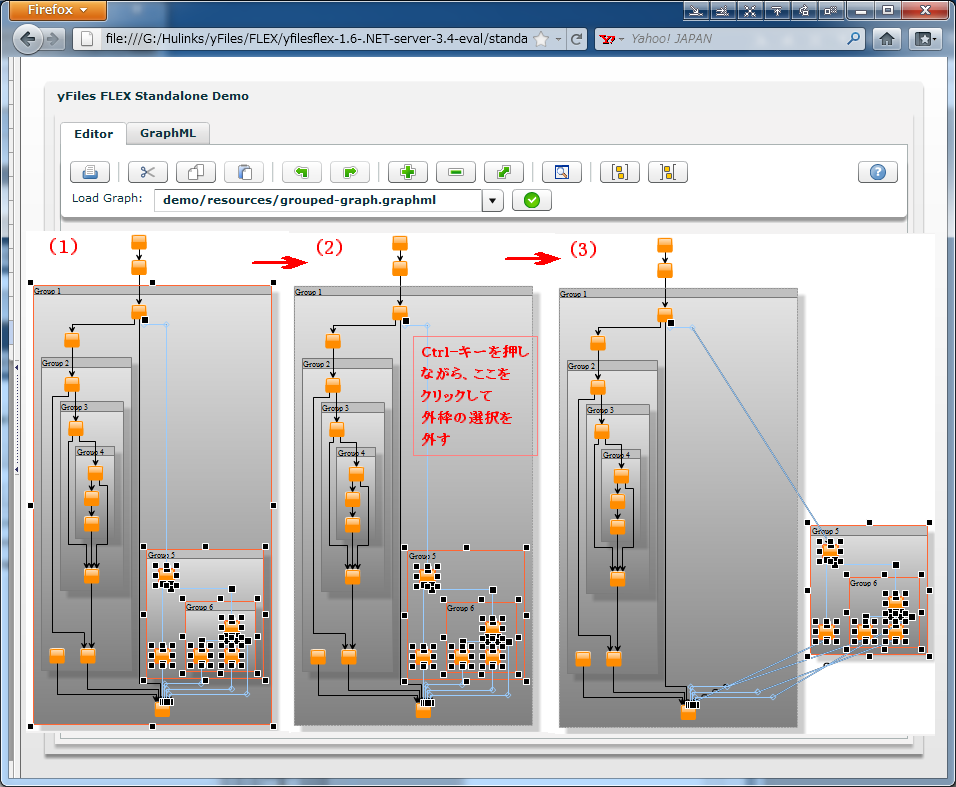

• マウスをドラッグして、右下の５個のノードを選択します。


  -->
  　(1) ５個のノードと外枠が選択されます。
  　(2) ・"グループの解除" ボタンを押します。
  　 　 ・外枠の選択を外します。
  　(3) ５個のノードを外枠の外に移動します。

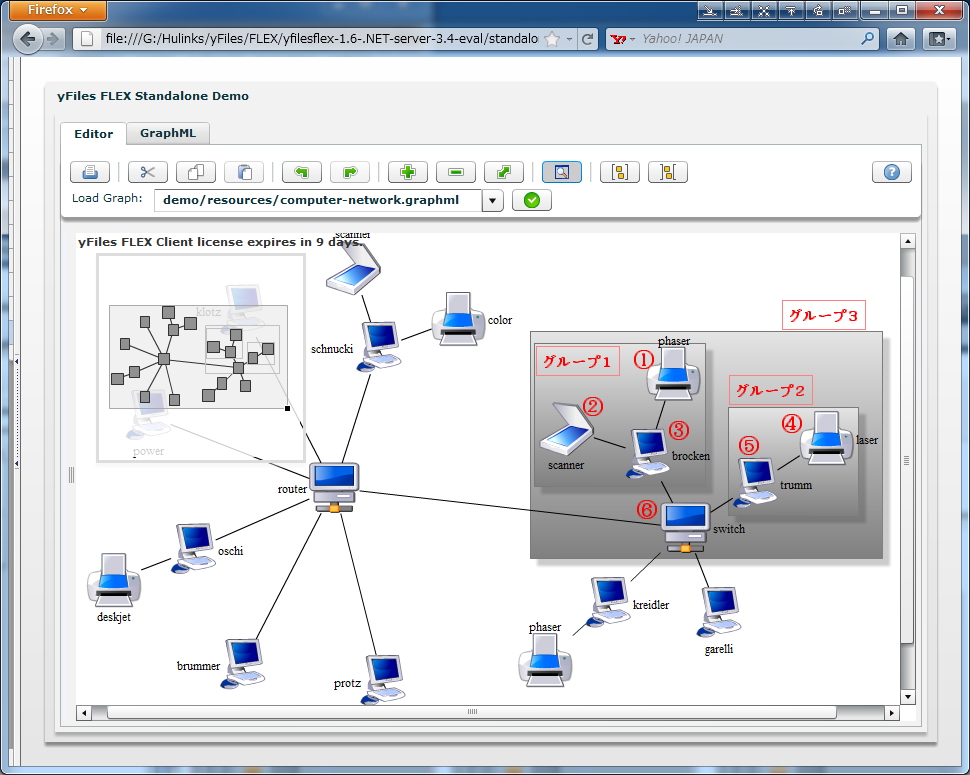

• "demo/resources/computer-network.graphml" をロードします。

• Node-1, 2, 3 を選択し、"グループ化" ボタンを押します。 --> "グループ1" を作成

• Node-4, 5 を選択し、"グループ化" ボタンを押します。 --> "グループ2" を作成

• "グループ１", "グループ２", Node-6 を選択し、"グループ化" ボタンを押します。 -->"グループ3" を作成

  このようにして、階層を持ったグループを作成できます。
