更新日： 14/04/16

yFiles Ajax サンプルのカスタマイズ手順

【概要】

yFiles Ajax に付属しているサンプルの１つを取り上げて、カスタマイズする手順を紹介します。他のサンプルについても、同様な手順の適用が可能です。

1) yFiles Ajax におけるファイルの種類と役割

*.html
- アプリケーションの GUI メニューなどの外観を定義します。
- JavaScript と Java クラス・ファイルを結合して、メニューに対応する機能を定義します。
*.xml
- アプリケーションの構成を定義します。
- グラフ・データなどを定義します。
*.java
- メニューに対応する詳細機能を生成します。コンパイルされたクラス・ファイルが Servlet として、JavaScript と連携して動作します。
*.js
- JavaScript ファイル。HTML と連携して、ユーザ・インターフェイスの補助的な機能を定義します。

上記のカスタマイズで、次の９つのファイルを修正または追加します。
```
 yfilesajax-1.4-java-server-2.8-eval/
+ demos/src/com/yworks/yfiles/server/tiles/demos/orgchart/
|                                                 【OrgChart.java】
|                                                 【UTF8Filter.java】
+ web-content/
+ html/
|      【OrgChart.html】
|
+ WEB-INF/
|         【web.xml】
|
+ javascript/demos/orgchart/widget/
|                                 【PropertiesView.html】
|                                 【ViewOptions.html】
|                                 【PropertiesView.js】
|
+ resources/help/OrgChart/
|               【orgcharthelp.html】
|
+ demos/orgchart/
【orgchartmodel.xml】
```
yFiles Ajax 用のプロジェクトを作成し、９つのファイルを指定するフォルダーに上書きでコピーして下さい。

※ 元のファイルとの差分は一般的な差分ツールで確認して下さい。
(一例として、WinMerge: http://winmerge.org/　があります。)
1. demos\web-content\html\OrgChart.html
2. demos\web-content\javascript\demos\orgchart\widget\PropertiesView.html
3. demos\web-content\javascript\demos\orgchart\widget\ViewOptions.html
4. demos\web-content\resources\help\OrgChart\orgcharthelp.html
5. demos\web-content\WEB-INF\web.xml
6. demos\web-content\resources\demos\orgchart\orgchartmodel.xml
7. demos\src\com\yworks\yfiles\server\tiles\demos\orgchart\OrgChart.java
8. demos\src\com\yworks\yfiles\server\tiles\demos\orgchart\UTF8Filter.java (新規)
9. demos\web-content\javascript\demos\orgchart\widget\PropertiesView.js
次の手順で、ローカル TOMCAT サーバーを再起動して下さい。
1. 右下の "サーバー・ペイン" 内の "ローカル・ホストの Tomcat サーバー" をクリックして開き、"yfiles-ajax" を表示させます。

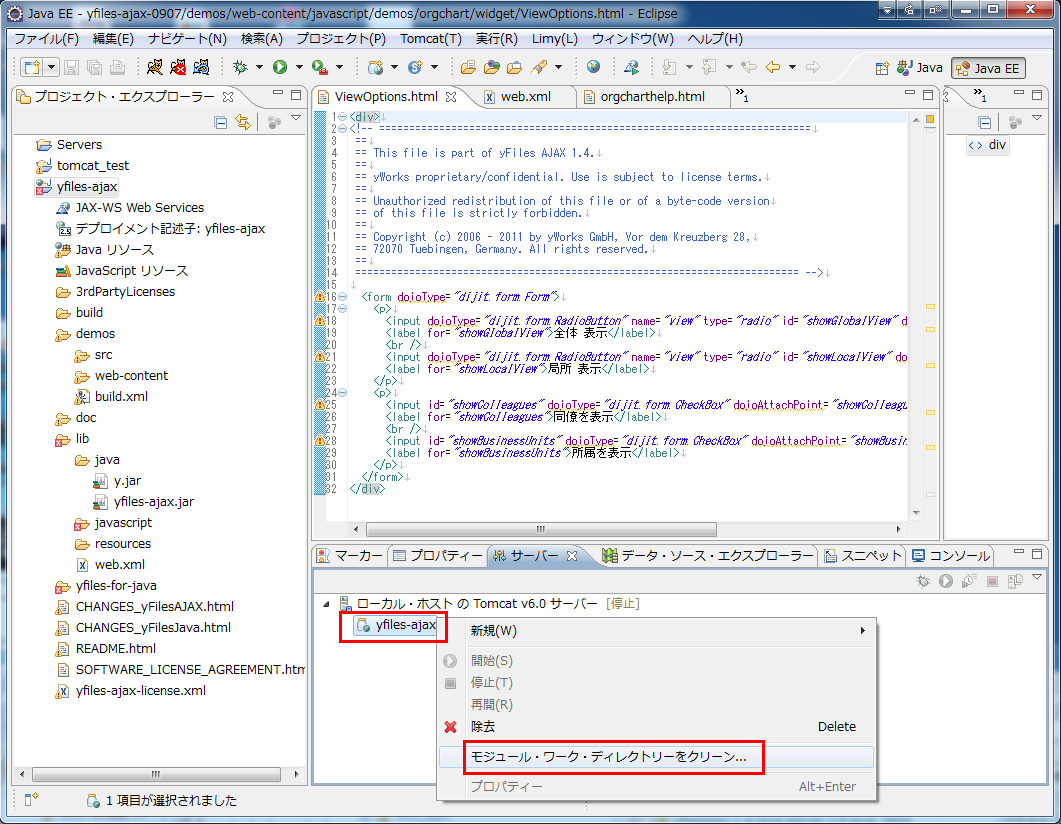

  ・"yfiles-ajax" 上で右クリックして、"モジュール・ワーク・ディレクトリーをクリーン" を選択します。

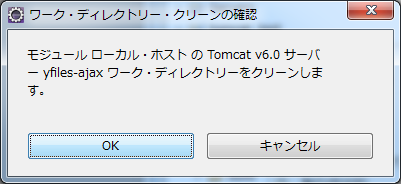

  ・ダイアログが表示されるので、「OK」を選択します。

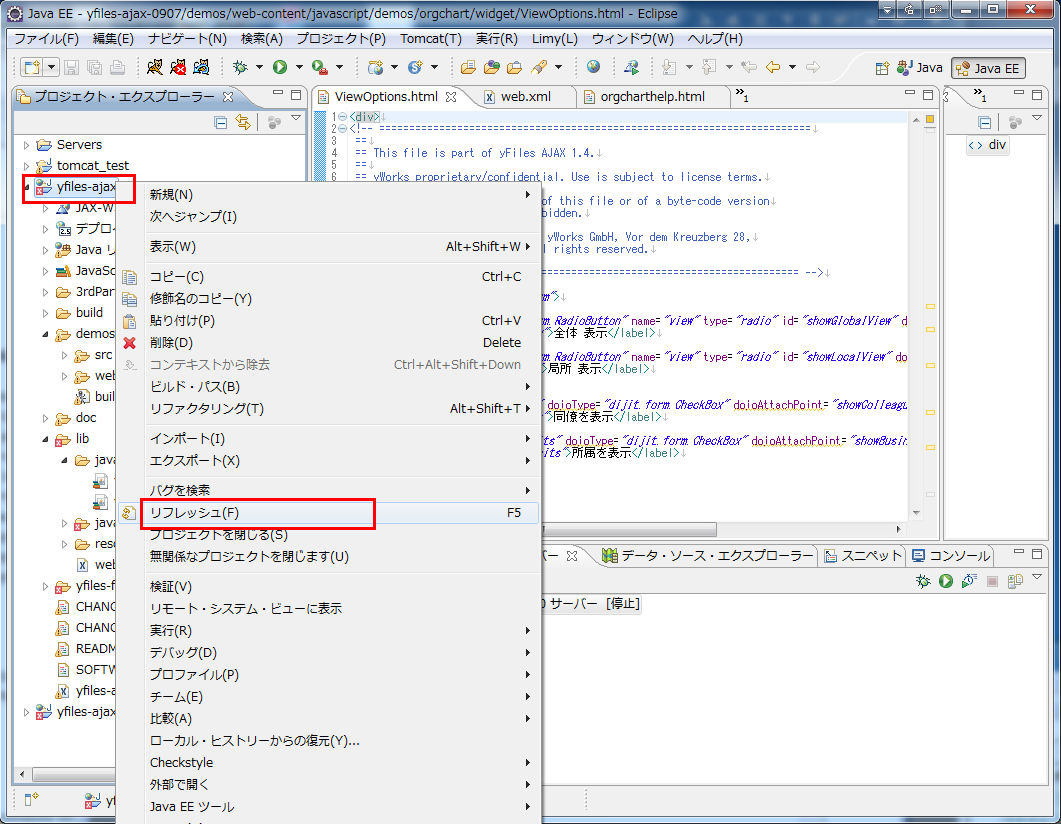

2. プロジェクト・エクスプローラの "yfiles-ajax" 上で右クリックし、"リフレッシュ" を選択します。

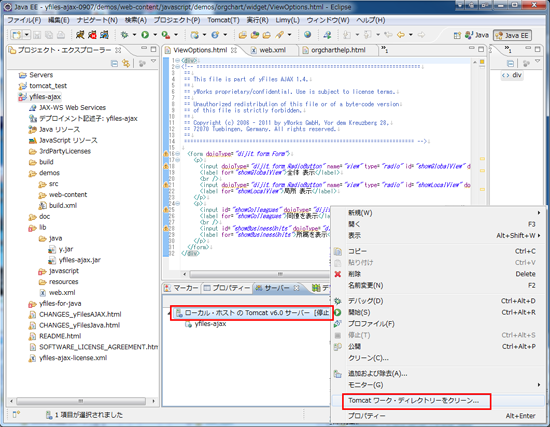

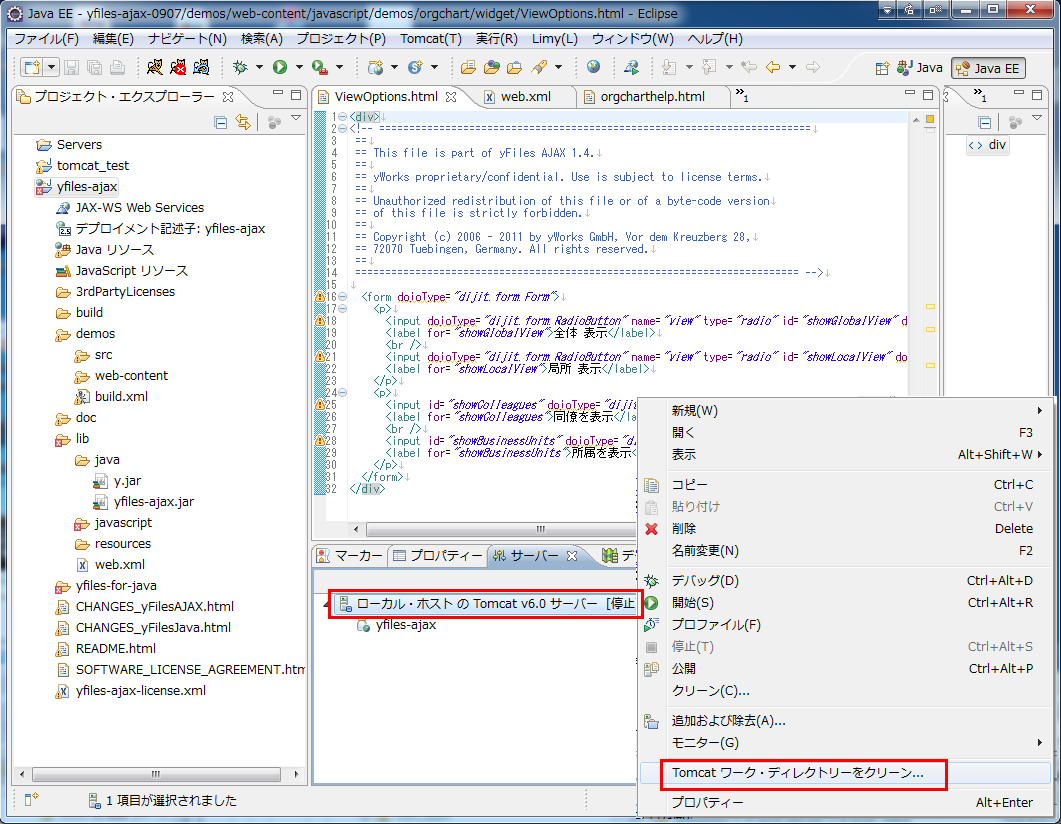

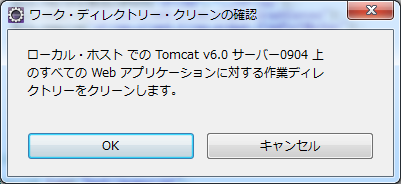

3. 右下の "サーバー・ペイン" 内の "ローカル・ホストの Tomcat サーバー" 上で右クリックし、"Tomcat ワークディレクトリーをクリーン" を選択します。

  ・ダイアログが表示されるので、「OK」を選択します。
4. "ローカル・ホストの Tomcat サーバー" 上で右クリックし、"開始(S)" を選択します。

  --> TOMCAT サーバーが開始します。

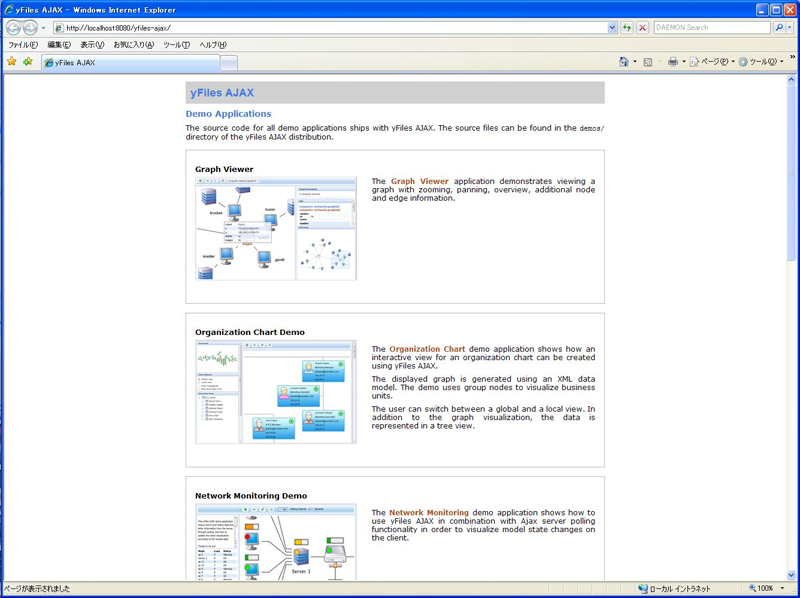

  　　WEB-ブラウザ上で、"http://localhost:8080/yfiles-ajax/" を入力します。

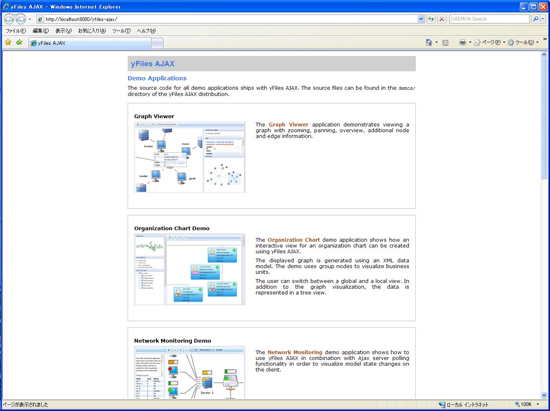

  --> yFiles Ajax のサンプル画面が表示されます。
--> 画面の中の "Organization Chart" を選択すると、"Organization Chart" デモが開きます。

・次の操作を行います。
1. 【構成ビュー】ペインで、"奥野次郎-> 本庄剛史" を選択します。
2. 【ビュー・オプション】ペインで、"局所表示" を選択します。
3. 引き続き、"同僚を表示" を選択します。

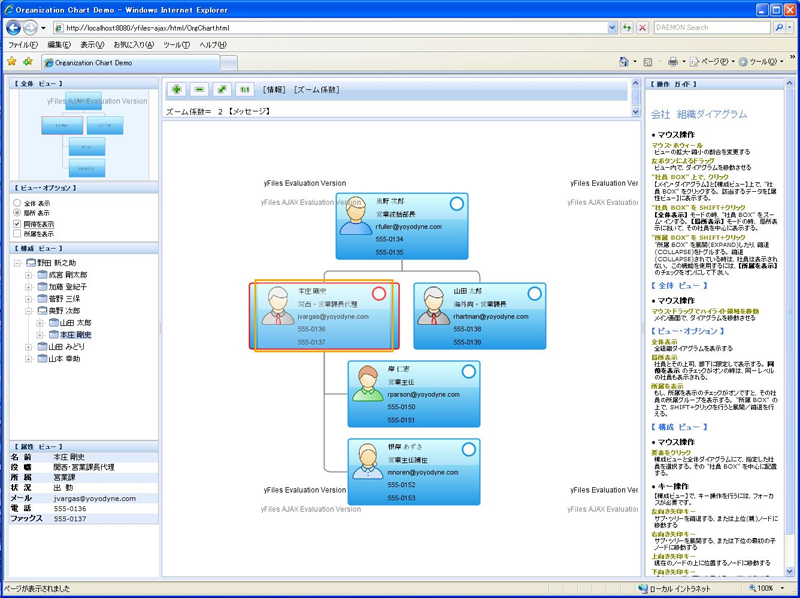

  --> 図のように、本人 (本庄剛史) を中心にした人間関係
  　　即ち、上司、同僚、部下が上手くレイアウトされて表示されます。

以下に、各カスタマイズ項目について説明します。

3) 「メニューの日本語化」

全体メニューの日本語化　　　　　　.... OrgChart.html
各ペイン・ウィンドウのタイトル (全体ビュー、ビュー・オプションなど)
【ビュー・オプション】の日本語化　.... ViewOptions.html
【属性ビュー】の日本語化　　　　　.... PropertiesView.html
【構成ビュー】の日本語化
ここは、グラフ・データの一部が表示されているので、グラフ・データを日本語化すると、【構成ビュー】の内容は自動的に日本語化されます。

4) 「グラフ・データの日本語化」

　　.... orgchartmodel.xml, web.xml, UTF8Filter.java

orgchartmodel.xml の該当箇所を日本語化します。単にグラフ・データを日本語化しただけでは文字化けするため、XML データを読込む時に "UTF-8 フィルター" を通すコードを追加します。
また、"UTF-8 フィルター" (UTF8Filter.java) が正しく機能するために web.xml にフィルター用の定義を追加します。

5) 「ヘルプの日本語化」

　　.... orgcharthelp.html

上記の "3), 4), 5)" に共通ですが、日本語にする時は「UTF-8」に対応したエディターで編集を行って下さい。保存は、「UTF-8 BOM 無し」のオプションにて行って下さい。

6) 「ノード選択機能のカスタマイズ」

　　.... OrgChart.java

全体ビューで選択し、局所表示に切り替えると、選択されたノードの属性を少し他のノードと区別するようにしています。

　　　・横幅を左右に +15 ピクセル増やします。
　　　・ノードの外形線を赤色にします。

該当ノードが非選択になった時に、元の属性に戻すコードは追加していません。

7) 「新機能の追加」

　　.... PropertiesView.js, OrgChart.html

次の２つの機能を追加しています。

選択されているノード情報を、ポップアップ・ダイアログに表示します。

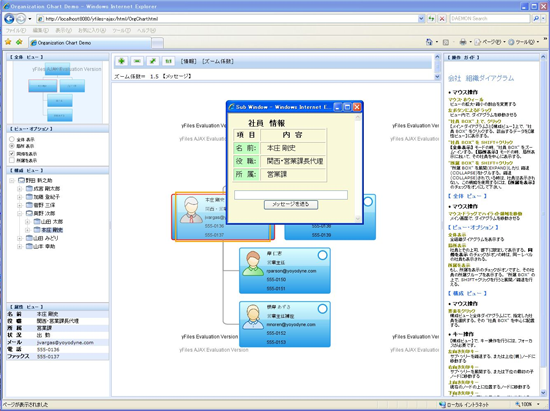

画面上部のツール・バーの右側にある、【情報】というラベルのボタンを押すと図のように詳細情報のダイアログがポップアップします。
- OrgChart.html と PropertiesView.js に JavaScript のコードを追加しています。
  PropertiesView.js で取得したデータを、JavaScript の配列変数を介して OrgChart.html に送り、Alert 文で表示しています。

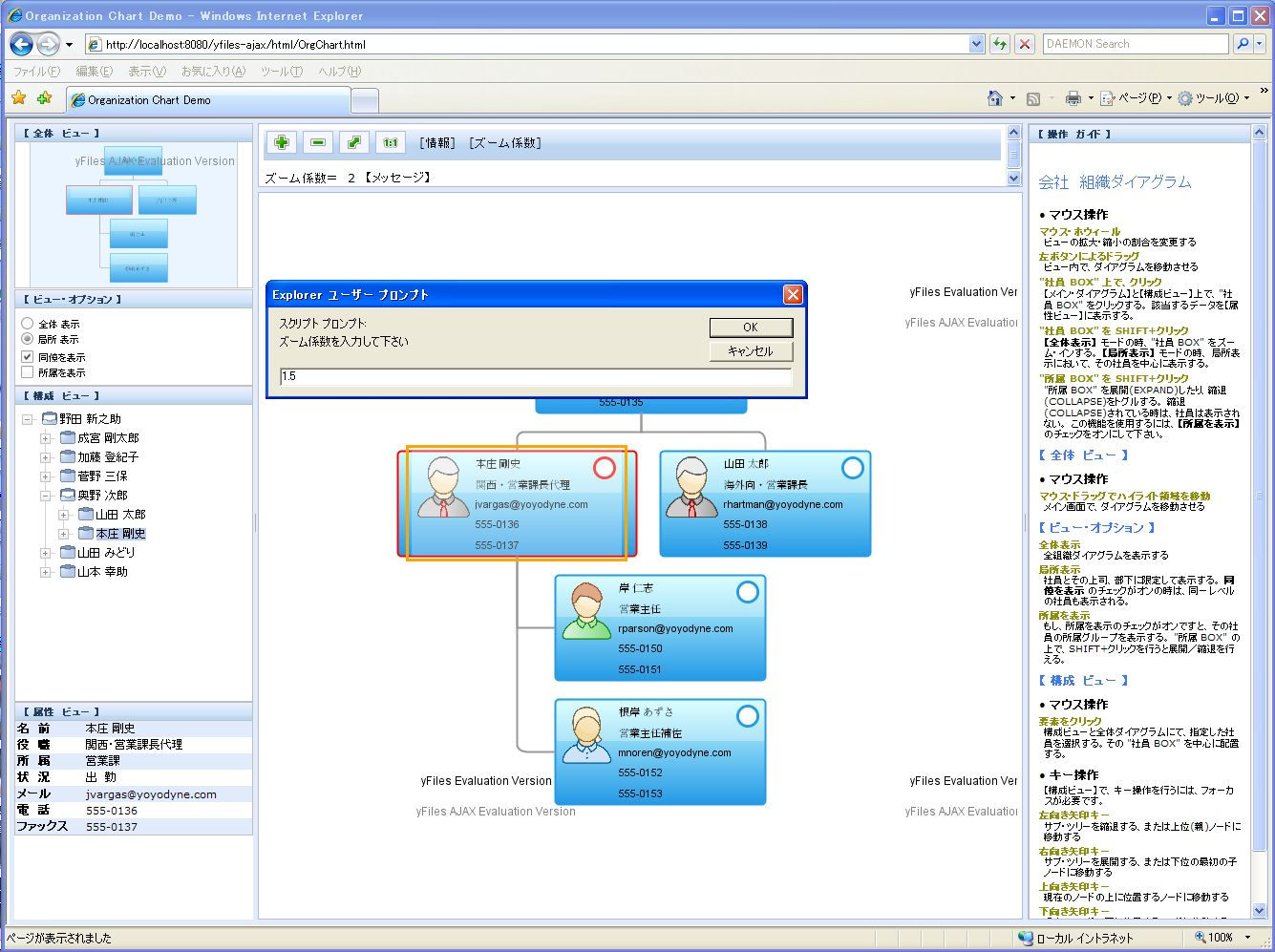

ズーム係数を任意の値に設定します。

画面上部のツール・バーの右側にある、【ズーム係数】というラベルのボタンを押すと図のように入力ダイアログがポップアップします。

例えば、"1.5" と入力すると、ズーム係数を 1.5 にセットします。
細かくズームしたい時に有効な機能です。
- JavaScript の Inputダイアログで得た情報を、呼び出し元の HTML文に返して、InnerHTML 機能で、HTML文を修飾しています。
