Vector 表示用 Point Data の Import

質問

Point Data (CSVファイル) を Vector 表示したいのですが、Vector の X 成分、Y 成分、Z 成分はどのように指定するのでしょうか?

回答

Import 時に選択する Multiple components 欄の列指定の順に、Vector の X 成分、Y 成分、Z 成分となります。

• サンプル CSV ファイル

  0	0	0	4	0	4
  1	0	0	1	0	0
  0	1	0	0	2	0
  0	0	1	0	0	3

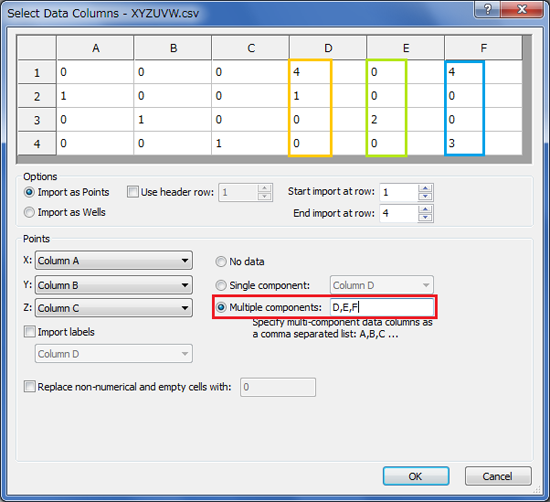

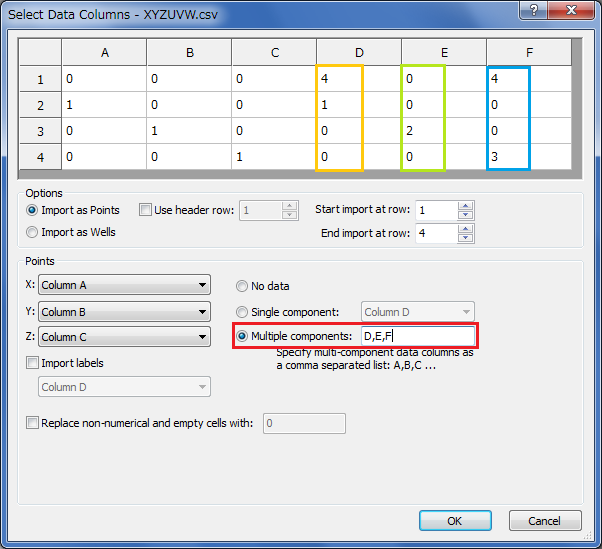

(例1) D 列、E 列、F 列の順に指定した場合

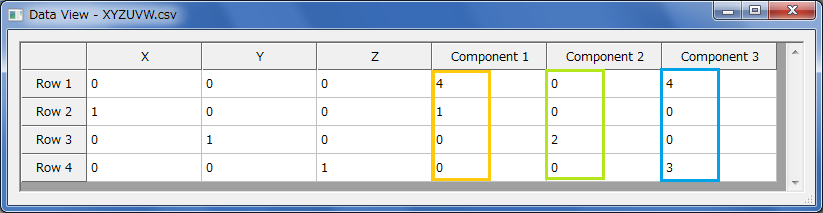

• Import 結果


  D 列 = Vector の X 成分 (Component 1)
  E 列 = Vector の Y 成分 (Component 2)
  F 列 = Vector の Z 成分 (Component 3) と認識されます。

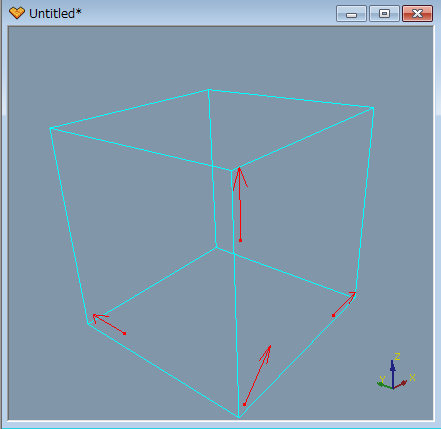

• Vector 表示

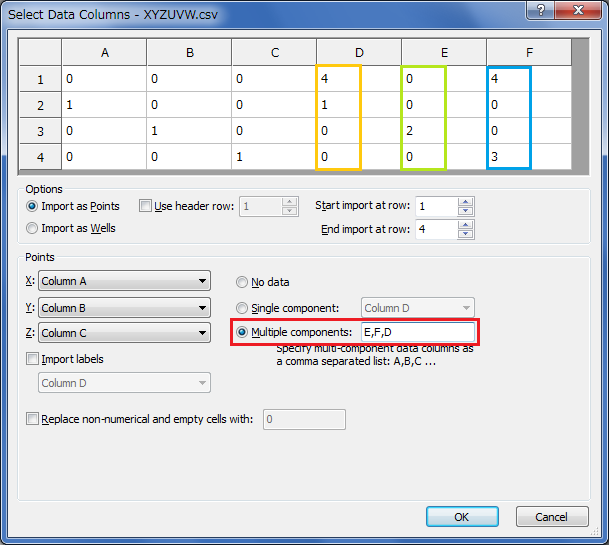

(例2) E 列、F 列、D 列の順に指定した場合

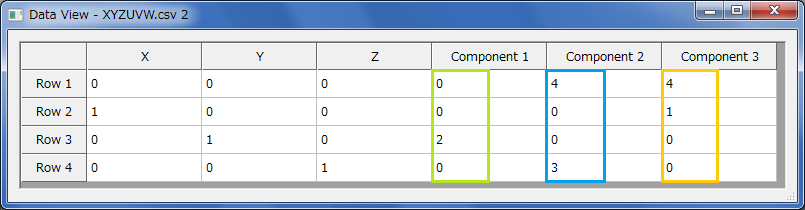

• Import 結果


  E 列 = Vector の X 成分 (Component 1)
  F 列 = Vector の Y 成分 (Component 2)
  D 列 = Vector の Z 成分 (Component 3) と認識されます。

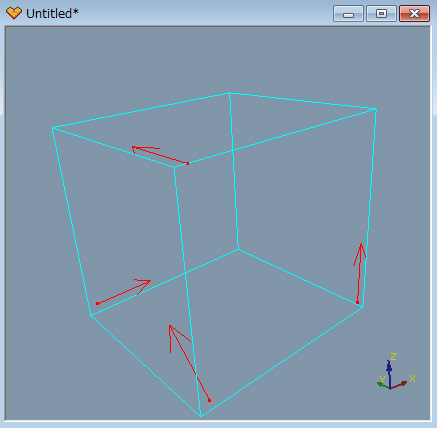

• Vector 表示
