２次元プロットの表示の上下を入替える
- 対応バージョン：[Tecplot 360 EX 2016 R2]
２次元データの表示の順序は、Tecplot にロードした順番で決まります。最後にロードしたデータが、一番上に表示されます。データをコピーすると、そのコピーされたデータは一番上に置かれます。
例えば、ある Zone を一番上に移動したい場合は、その Zone をコピーして、元の Zone を削除することにより実現できます。

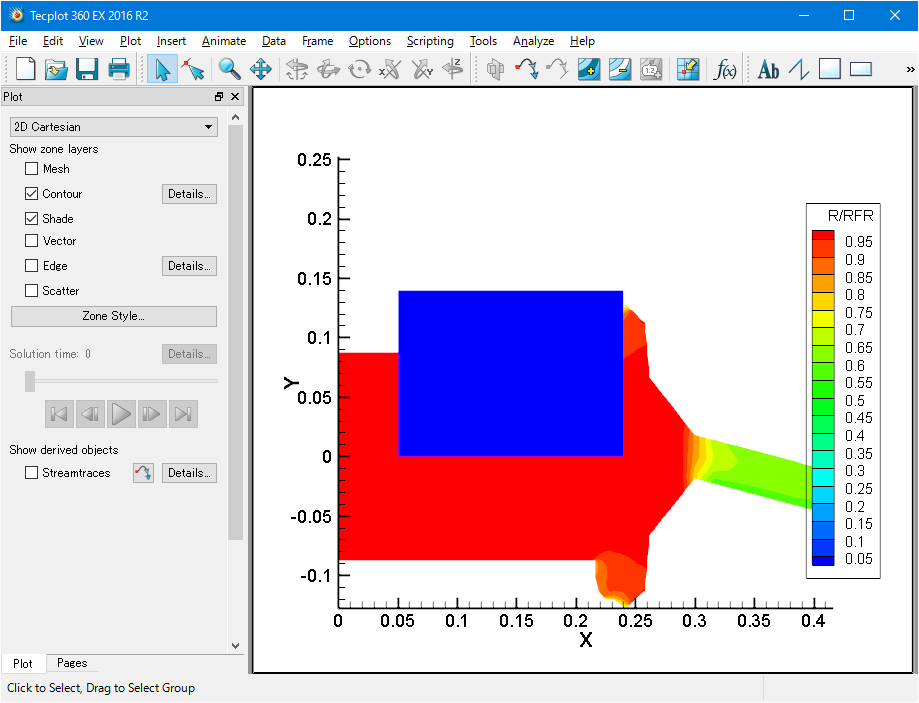

1. 2つのデータを読み込む
- メニューの File > Load Data を選択します。
→ Load Data ダイアログが表示されますので、nozzle.plt を選択し、Openボタンをクリックします。
- メニューの File > Load Data を選択します。
→ Load Data ダイアログが表示されますので、RectangularZone.dat を選択し、Openボタンをクリックします。
→ Load File(s) ダイアログが表示されますので、Append data to active frame を選択します。
- サイドバーで Contour をオンにします。
2. 下にある2次元プロットのコピーを作成する

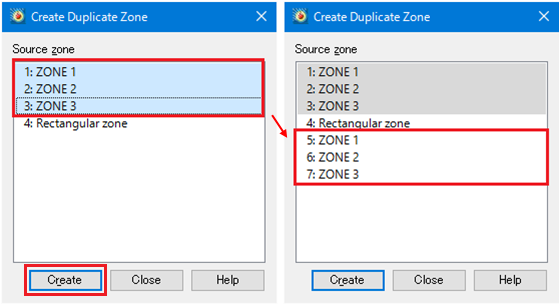

- メニューの Data > Create Zone > Duplicate を選択します。
→ Create Duplicate Zone ダイアログが表示されますので、Source zone として「1:ZONE 1」～「3:ZONE 3」を選択して Createボタンをクリックします。
→「5:ZONE 1」～「7:ZONE 3」として複製された Zone が追加されます。

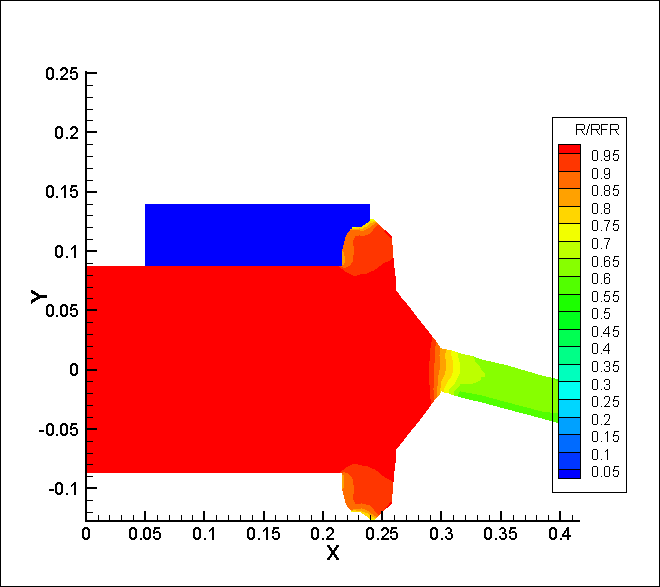

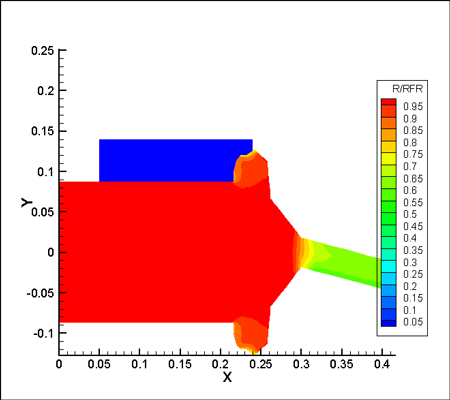

3. 元のデータを削除する

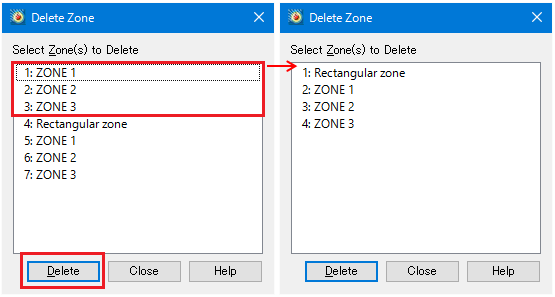

- メニューの Data > Delete > Zone を選択します。
→ Delete Zone ダイアログが表示されますので、「1:ZONE 1」～「3:ZONE 3」を選択して Delete ボタンをクリックします。
