General Text Loader で 3次元測定データをロードする

• [3] データの読込み、データ形式 (Excel との連携)
• 対応バージョン：[Tecplot 360EX 2016R2]

3次元測定の結果を Tecplot で可視化したい場合があります。ここでは、General Text Loader を使って 3次元 (XYZ) 測定の結果 (テキストファイル) を Tecplot へロードする手順の一例をご紹介します。

サンプルデータ

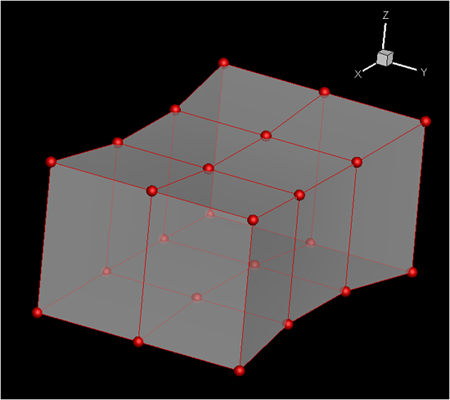

下記形状の X軸方向: 4点、Y軸方向: 3点、Z軸方法: 2点、合計 24 箇所の測定値 (温度と圧力)

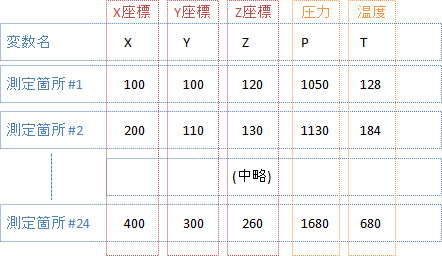

XYZ 座標と測定値 (温度と圧力) は下記ルールに従って、行列のようにテキストデータとして記述しています。(*1)

(例)

• Text_Loader_Sample.txt

  X	Y	Z	P	T
  100 	100 	120 	1050 	128
  200 	110 	130 	1130 	184
  300 	110 	130 	1210 	237
  400 	100 	120 	1270 	268
  100 	200 	120 	1050 	128
  200 	200 	130 	1180 	229
  300 	200 	130 	1300 	327
  400 	200 	120 	1420 	418
  100 	300 	120 	1050 	128
  200 	290 	130 	1220 	274
  300 	290 	130 	1390 	417
  400 	300 	120 	1570 	568
  100 	100 	260 	1080 	156
  200 	110 	250 	1180 	232
  300 	110 	250 	1280 	309
  400 	100 	260 	1380 	380
  100 	200 	260 	1080 	156
  200 	200 	250 	1220 	277
  300 	200 	250 	1370 	399
  400 	200 	260 	1530 	530
  100 	300 	260 	1080 	156
  200 	290 	250 	1270 	322
  300 	290 	250 	1460 	489
  400 	300 	260 	1680 	680

操作手順

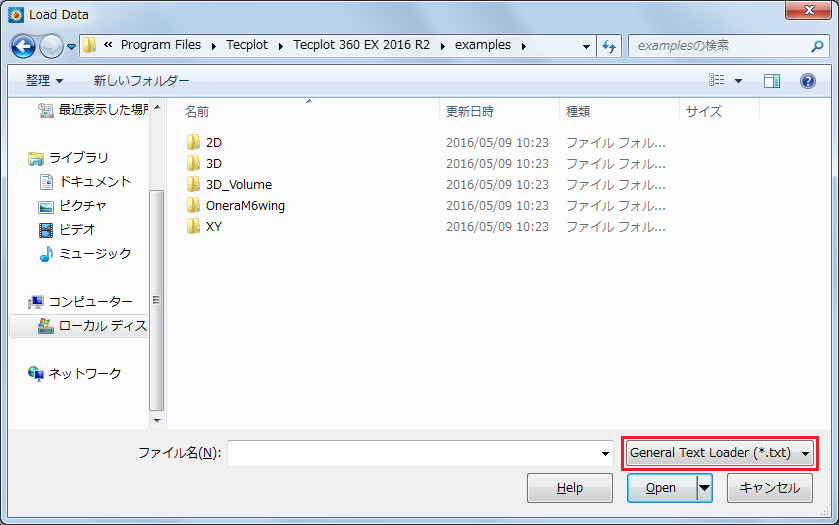

1. メニューバーから File > Load Data を選択します。

   Load Dataダイアログが表示されますので、ファイル名の横のドロップダウンメニューから「General Text Loader」を選択します。

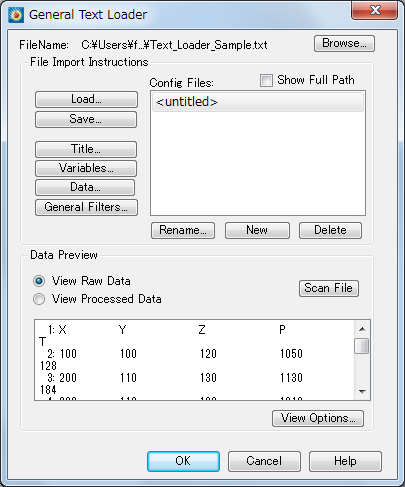

2. 対象となるテキストファイル (今回は Text_Loader_Samle.txt ) を選択します。 General Text ダイアログが表示され、データをプレビューできます。

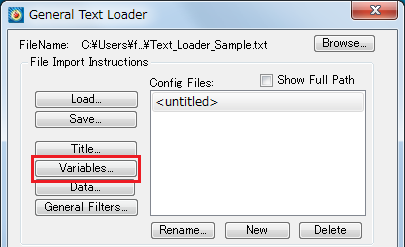

3. General Text Loader ダイアログの「Variables」ボタンを選択します。

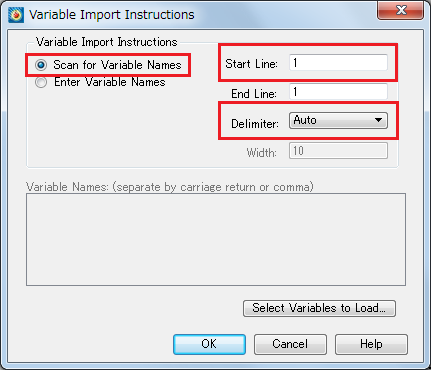

   このサンプルデータでは 1行目に変数名が記載されているので「Scan for Variable Names」で 1行目を指定します。「Delimiter」(区切り文字)は「Auto」のままとし「SelectVariables to Load」を選択します。

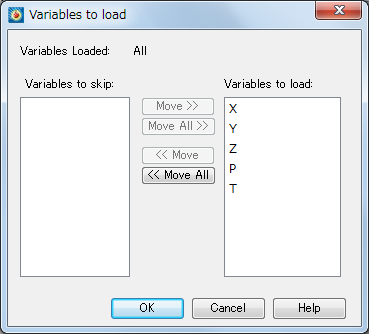

   「Variables to load」欄に「X,Y,Z,P,T」が表示されていれば変数名が正しく認識されています。


   「OK」を選択して General Text Loaderダイアログまで戻ります。

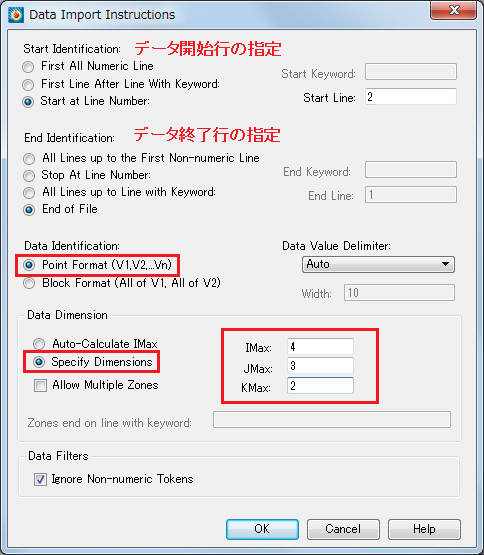

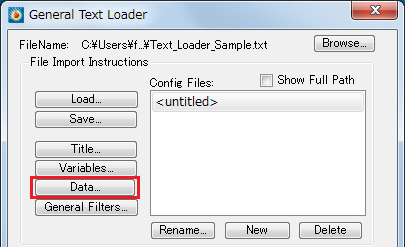

4. General Text Loaderダイアログの「Data」を選択します。


   このサンプルデータでは 2行目から末尾行まで測定点のデータが記載されているので、
   「Start Identification:」では「Start at Line Number」を選択して「Start Line」に 2 を入力、
   「End Identification:」では「End of File」を選択し、
   「Data Identification:」では「Point Format」(*1) を選択し
   「Data Dimension:」では「Specify Dimensions」を選択して
   IMax:4
   Jmax:3
   KMax:2
   を入力します。



   「OK」を選択して、General Text Loaderダイアログに戻ります。

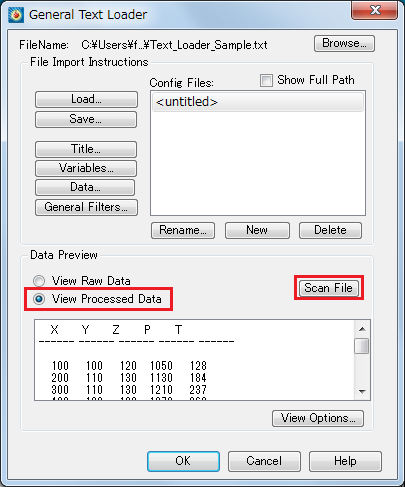

   「View Processed Data」を選択して「Scan File」を選択すると、選択した結果が「Data Preview」として表示されるので内容を確認します。


   ここまでの設定を何度も使用する場合は General Text Loaderダイアログから「Save」を選択し「loadgen file configuration(.lgc)」ファイルとして名前を付けて保存します。次回以降使用する場合は「Load」を選択します。


5. General Text Loaderダイアログで「OK」を選択すると、Tecplot にデータが読み込まれます。

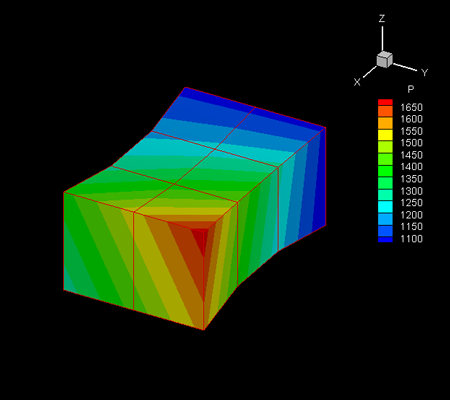

   正常にデータが読み込まれた場合の表示例

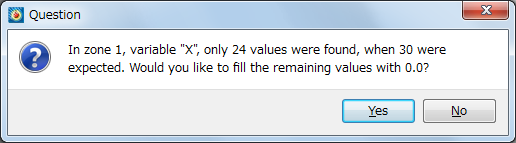

   もし、IMax、JMax、KMax に誤った値を入力した場合、次のようにデータ数不足のメッセージが表示される場合があります。


   「Yes」を選択して不足箇所をゼロで埋めても、下記のように正しく表示されません。

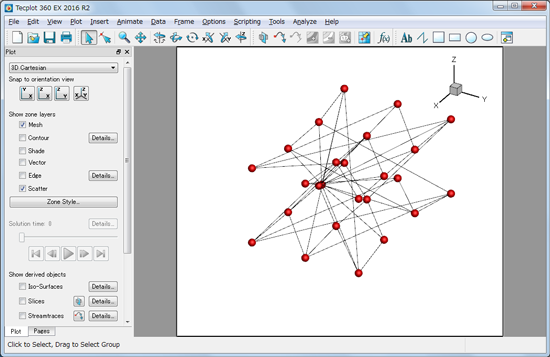

   誤った IMax、JMax、KMax にもとづく表示例


   「No」を選択して、IMax、JMax、KMax の値を再確認してください。


もし IMax、JMax、KMax の値が不明な場合は、以下の方法で検討がつく場合があります。

General Text Loaderダイアログで「Data」を選択し、「Data Dimensions」で「Auto-Calculate IMax」を選択します。この場合、インデックス情報は、IMax=全データ、JMax=1、KMax=1 としてデータを読み込み、エラーや警告は表示されません。

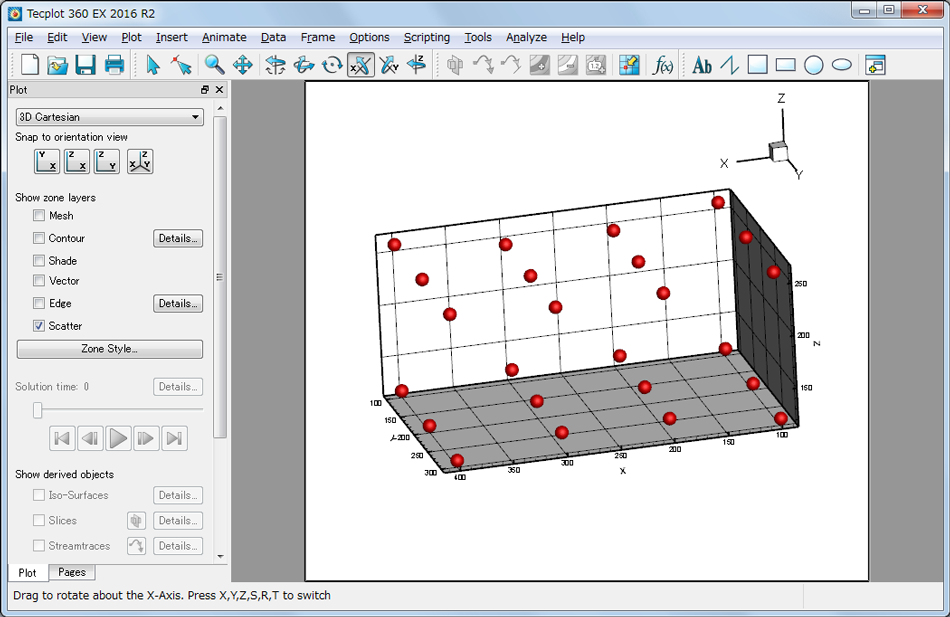

Tecplot の画面で「3D Cartesian」を選択し、「Scatter」を表示すると、3次元散布図が表示されます。

アングルを変更すると、下図のようにインデックス情報の検討がつく場合があります。

表示例
