インデックス割当ルール (円形データ)

• カテゴリー: [3] データの読込み、データ形式 (Excel との連携)
• 対応バージョン：[全般]

インデックス割当ルールでは四角形の直交座標データを Tecplot に読み込む際のインデックス情報 (I, J, K) の割当ルールをご紹介しました。 当 Tips では下記のような 2次元円柱回りの測定結果を Tecplot に読み込む際のインデックス情報 (I, J) の割当ルールついてご紹介します。



サンプルデータ

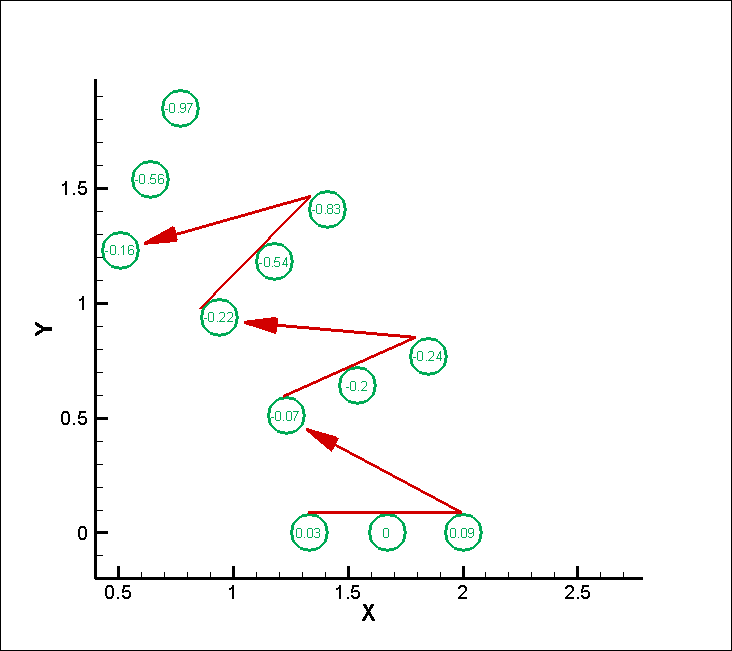

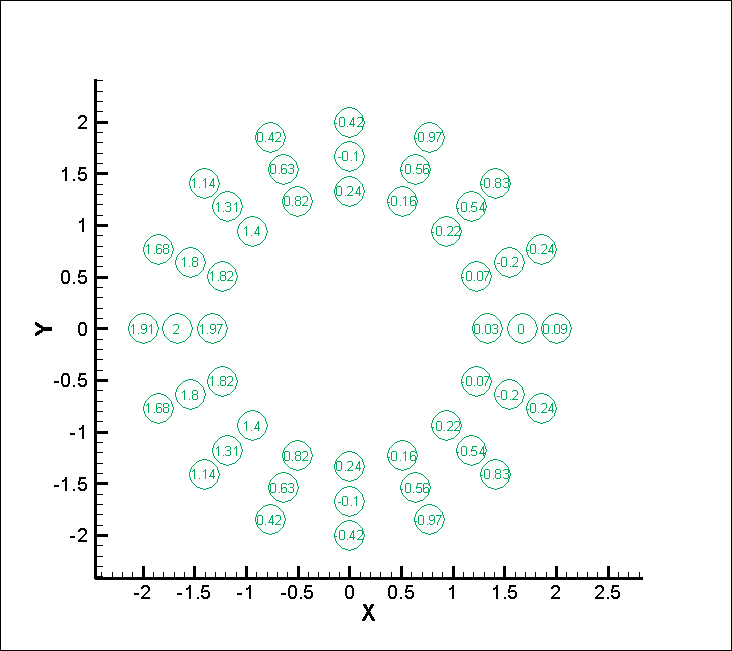

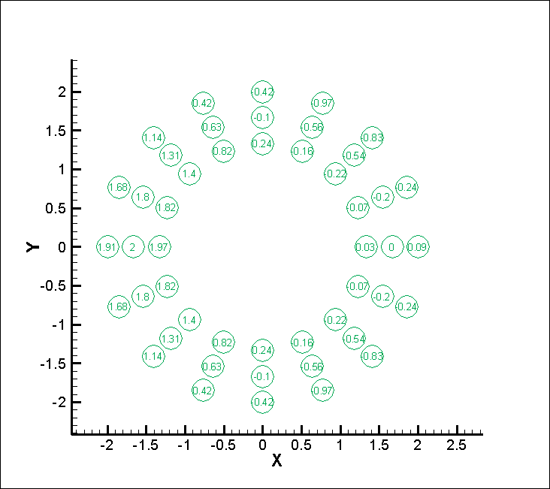

半径方向3点、円周方向16点、囲み文字(緑色)の数値は、測定値(M)です。



半径方向を優先して座標情報 (X,Y) と測定値を並べます。



• donut.csv


  X	Y	M
  1.33	0	0.03
  1.67	0	0
  2	0	0.09
  1.23	0.51	-0.07
  1.54	0.64	-0.2
  1.85	0.77	-0.24
  0.94	0.94	-0.22
  1.18	1.18	-0.54
  1.41	1.41	-0.83
  (中略)
  1.23	-0.51	-0.07
  1.54	-0.64	-0.2
  1.85	-0.77	-0.24

  ※ 円座標 (r,θ) は使えません。XY 座標に変換する必要があります。

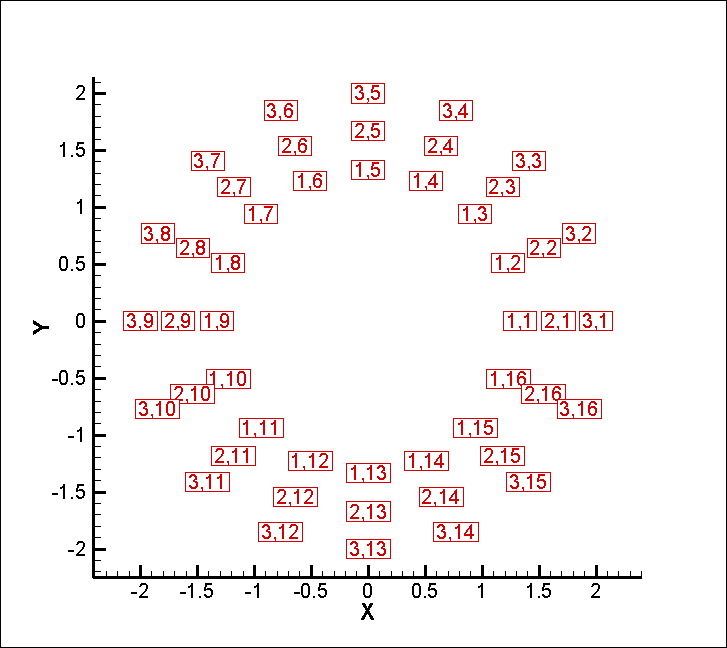

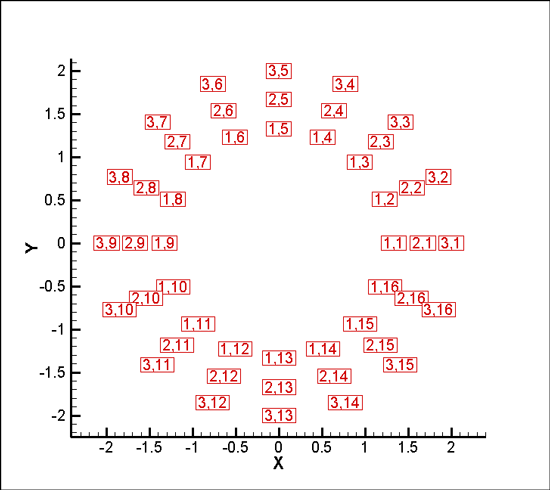

インデックス割当ルールの要領で、I=3, J=16 とインデックスを指定して General Text Loader でデータを読み込むと下図のようになります。囲み文字 (赤色) の数値は、インデックス情報 (I,J) です。

一見すると問題が無いようですが、メッシュやコンター表示にすると円環が途切れている事がわかります。

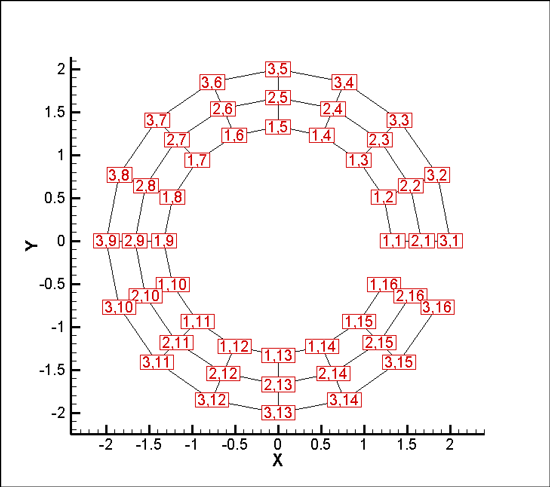

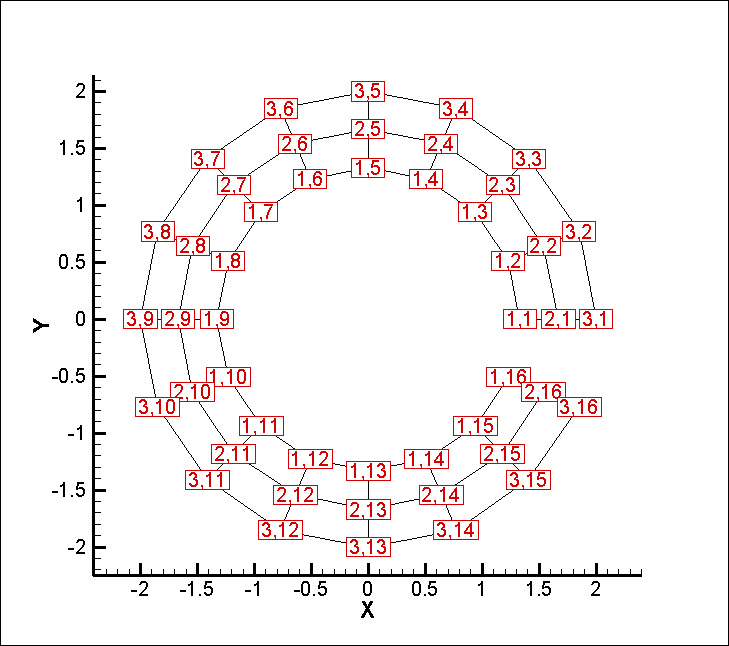

メッシュ表示

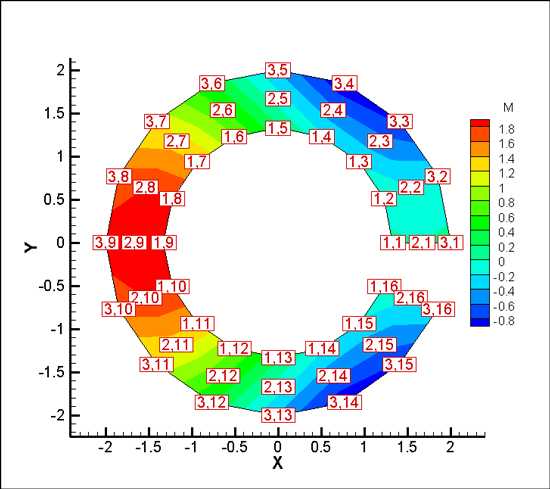

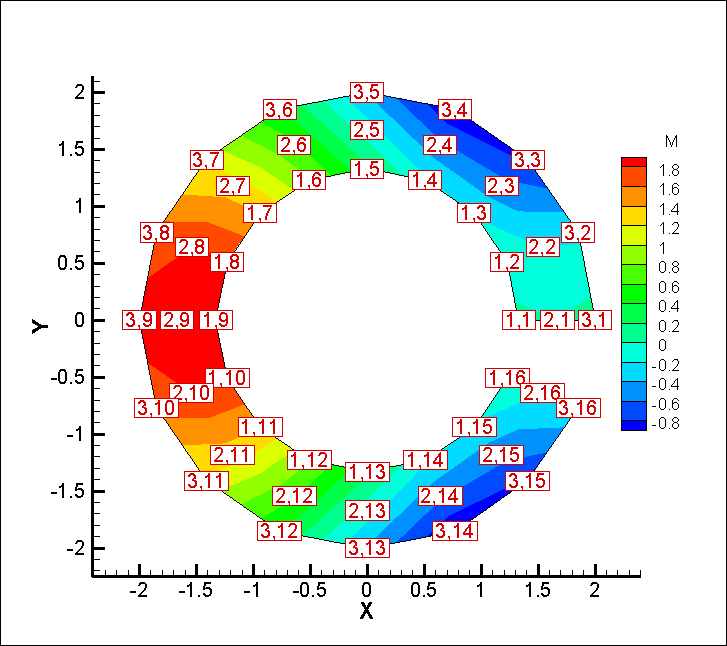

測定値 M でコンター表示

これは、インデックス J=1 と J=Max (この場合 J=16) がアウトラインと認識されるためです。

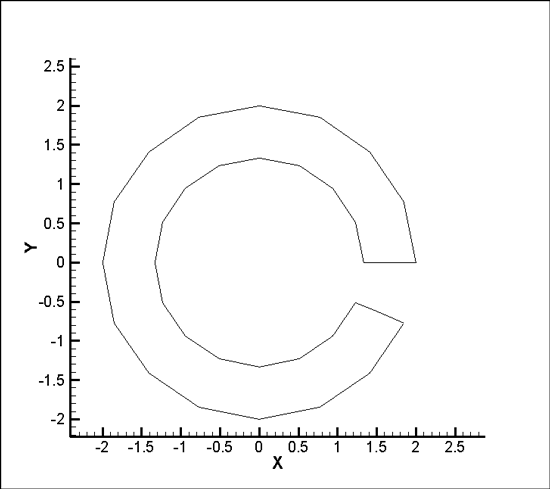

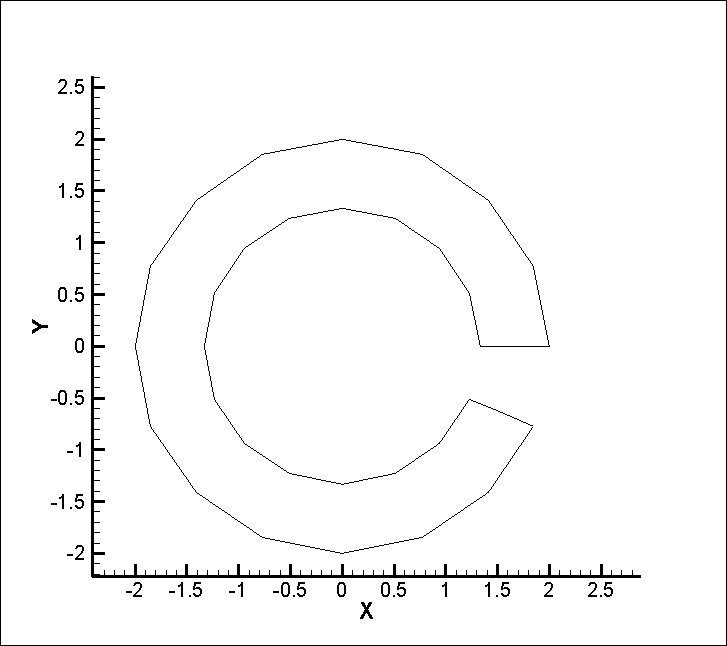

エッジ表示



円環を閉じるためには、インデックス 1,1 2,1 3,1 の情報を複製して 1,17 2,17 3,17 として認識させる必要があります。

• donut_J17.csv

  X Y M (I,J) 1.33 0 0.03 1,1 1.67 0 0 2,1 2 0 0.09 3,1 1.23 0.51 -0.07 1,2 1.54 0.64 -0.2 2,2 1.85 0.77 -0.24 3,2 0.94 0.94 -0.22 1,3 1.18 1.18 -0.54 2,3 1.41 1.41 -0.83 3,3 (中略)   1.23 -0.51 -0.07 1,16 1.54 -0.64 -0.2 2,16 1.85 -0.77 -0.24 3,16 1.33 0 0.03 1,17 1.67 0 0 2,17 2 0 0.09 3,17

  J=1 の全点 (I=1～Max, J=1,) データを 末尾にコピーしました

このデータを I=3, J=17 とインデックスを指定して General Text Loader でデータを読み込むと下図のようになります。囲み文字 (赤色) の数値は、インデックス情報 (I, J) です。

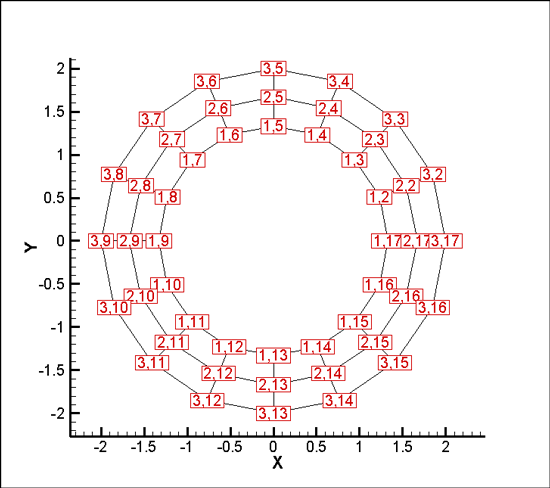

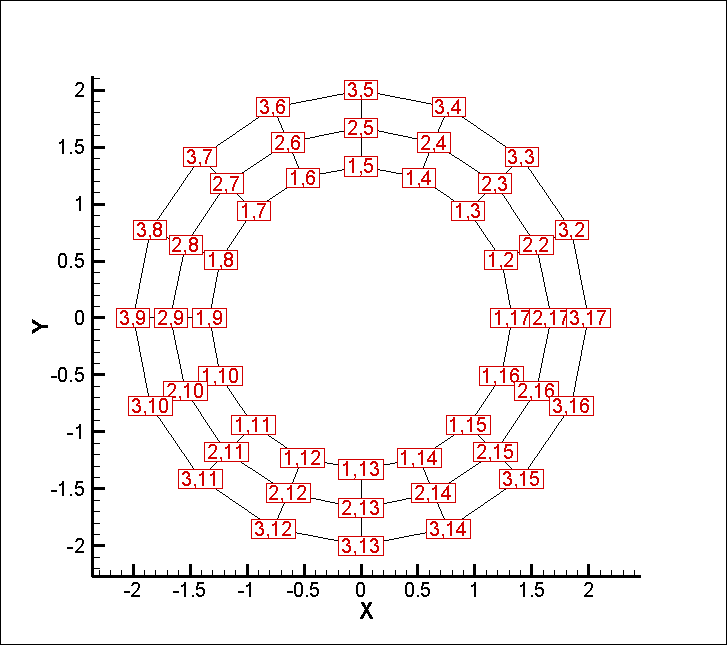

メッシュ表示

※ 1,1 2,1 3,1 は、1,17 2,17 3,17 に上書きされるため読み取れません。

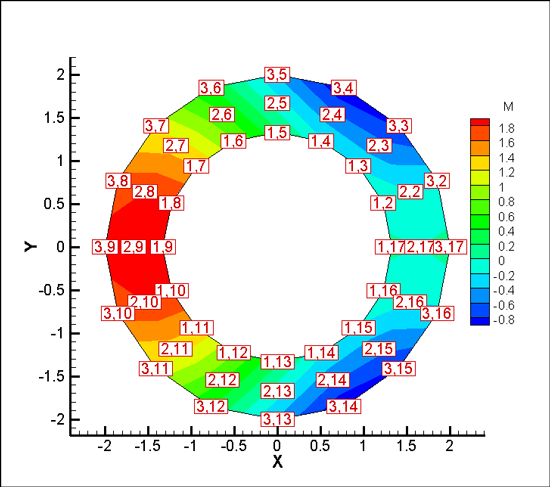

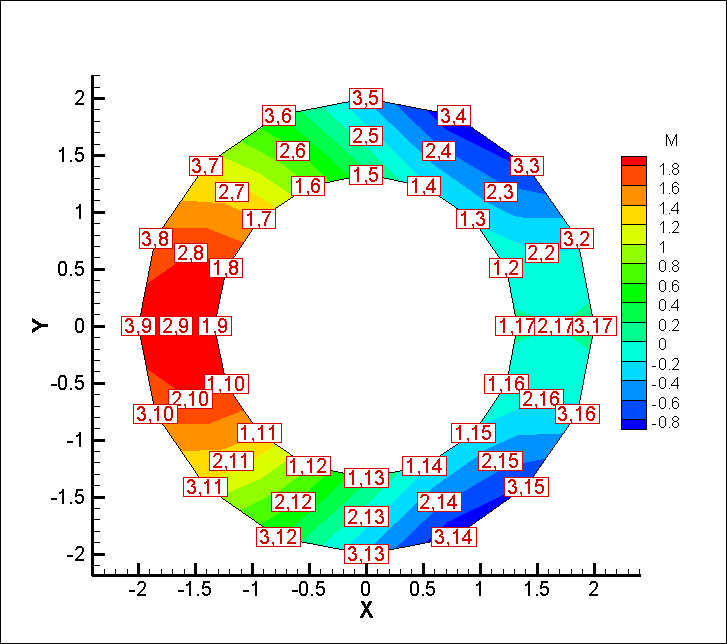

測定値 M でコンター表示

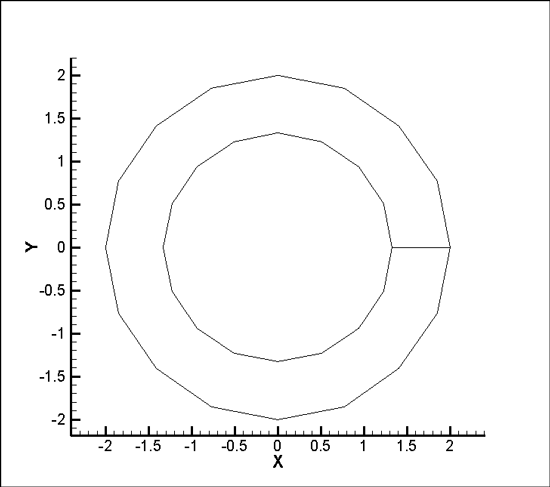

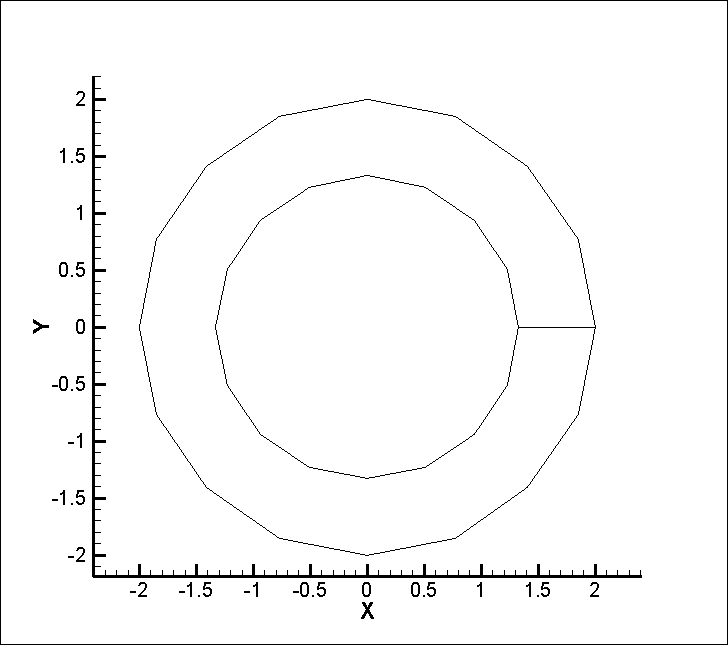

エッジ表示
