ベクターを見易く表示する (参照ベクター、間引き、形状など)

• 対象：Tecplot 360 EX

1. 2次元データを Tecplot に読み込む

• ”velocity.plt” を Tecplot の画面の上に持ってきてドロップする


  • →[Select Import Plot] ダイアログが現れるので、’2D Cartesian’ を選択して [OK] を押す。


• サイドメニューの [Shade] をオフ、[Contour] をオンにする

2. Vector データを表示する

• 左のサイドメニューの [Vector] をオンにして


  • → メニューの [Plot]->[Vector]->[Variables..] をクリックして
    [Select Variables] ダイアログが現れるので U=U/RFC, V=V/RFC を確認する


• サイド・バーにて、’Zone Style..’ をクリックする

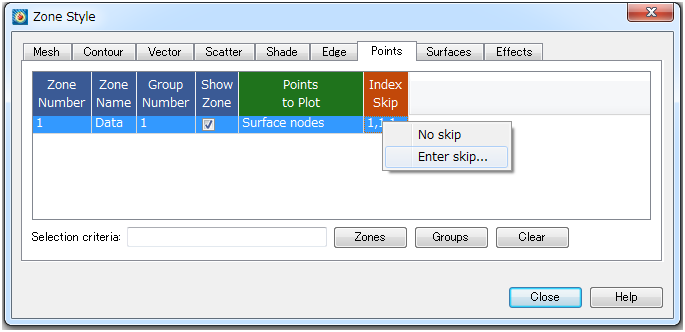

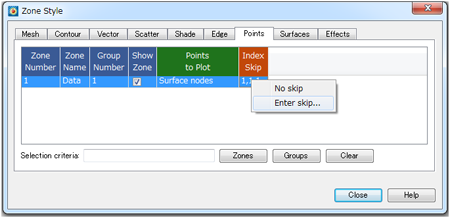

  • → [Zone Style] ダイアログが現れるので、[Points]タブを選び、[Index Skip] ボタンの下の欄で右クリックし、’Enter Skip..’を選ぶ

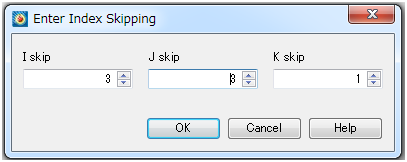

  • → [Enter Index Skipping] ダイアログが現れるので、’I-Skip= 3, J-Skip= 3’ を入力し、[OK] を押す



• メニューの ”Plot | Contour/Multi-Coloring..”を選ぶ


  • → [Contour & Multi-Coloring Details] ダイアログが現れるので

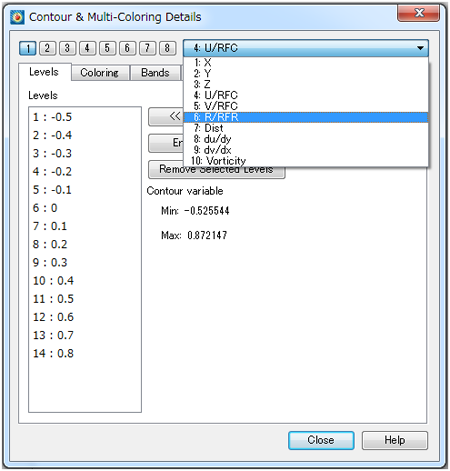

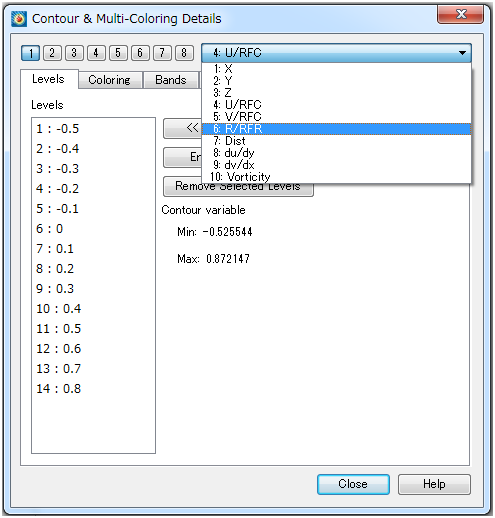

    [1] の指定データを、”6.R/RFR” に指定する

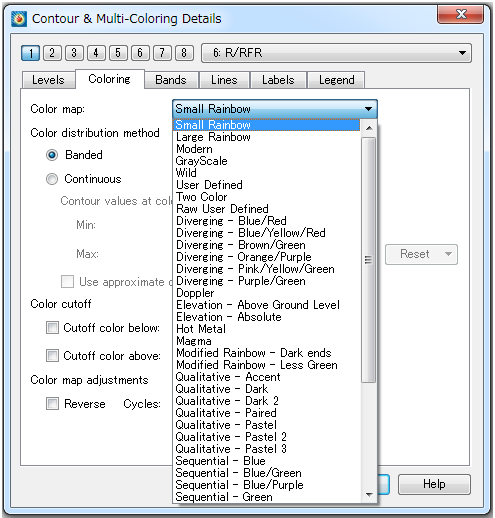

  • → [Coloring] タブを選び、Color map: を好きな配色に指定する


3. ベクターの大きさをコンターとして表示する

• メニューの ”Data | Alter | Specify Equations..” を選ぶ

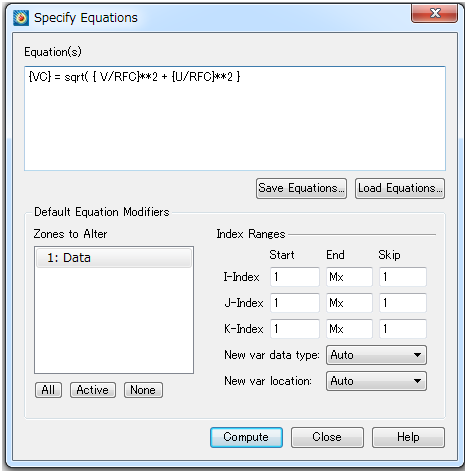

  • → [Specify Equations] ダイアログが現れるので、Equation(s) 欄に、以下の式を入力し、[Compute] を押す。


    [Data alteration successful] ダイアログがでるので、[OK] を押す

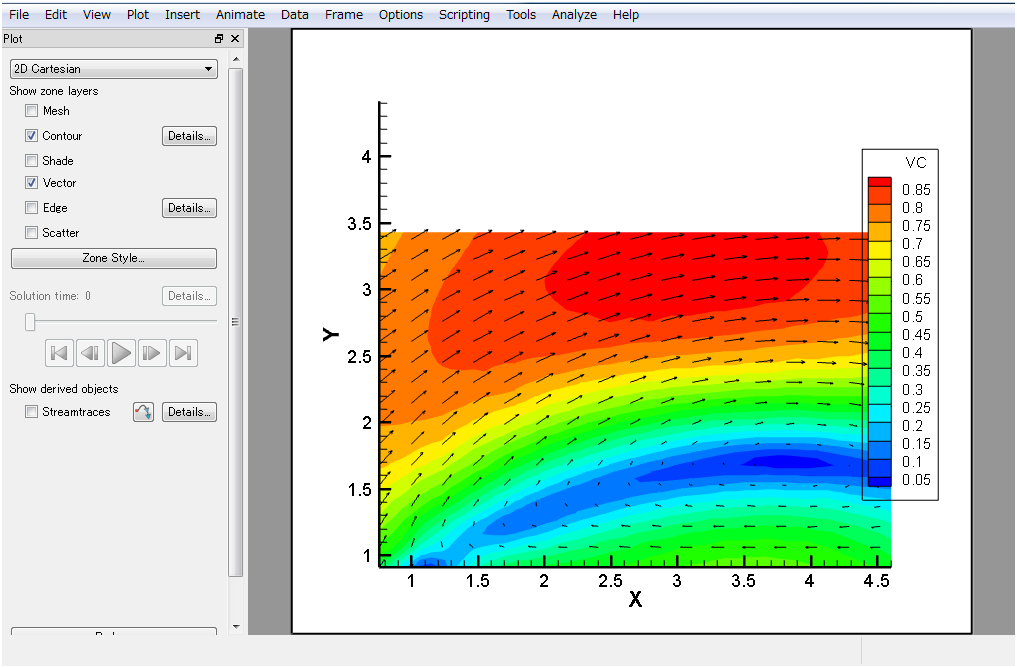

• メニューの ”Plot | Contour/Multi-Coloring..” を選び、


  • [Contour & Multi-Coloring Details] ダイアログが現れるので

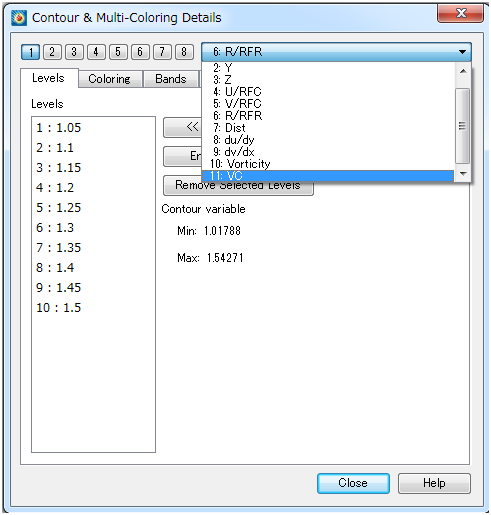

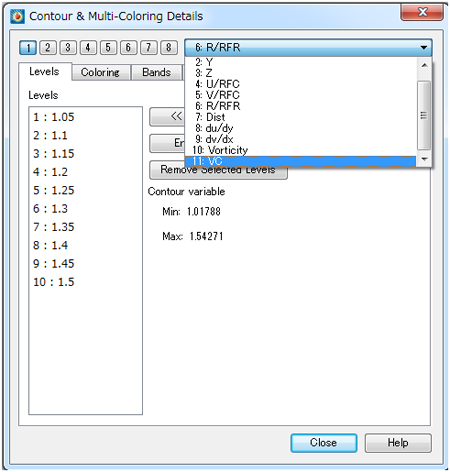

    [1]の指定データを、”11.VC” に変更する




• [Zone Style] ダイアログで、[Vector] タブを選ぶと、次のパラメータを設定できる


  • Vector Type: 実際の値を持つ点を指定する
  • Vector Tangents: 3D 表記オン/オフ
  • Head Style: 矢印の形状
  • Line Color: 線色
  • Line Pattern: 線タイプ
  • Pattern Length: 線の長さ
  • Line Thickness: 線の巾
