3D データ内部の変化を、スライス、アニメーションで理解する
対象:Tecplot 360 EX
1. Tecplot に、3D データを取り込む
メニューの ”
File
|
Load Data File(s)
..” を選ぶ
→[
Select Import Format
] ダイアログが現れるので、’
Tecplot Data Loader
’
を選択する。
→ファイル・ダイアログが現れるので、‘
MySlice.plt
‘
を選択し、[
Open
] をクリックする

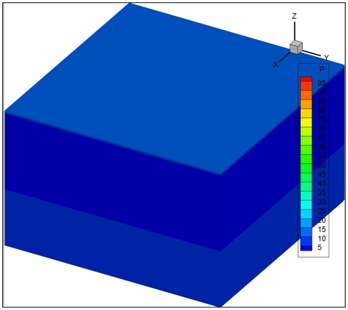

サイド・バーにて、次のように設定する
→
Shade
:オフ、
Contour
:オン

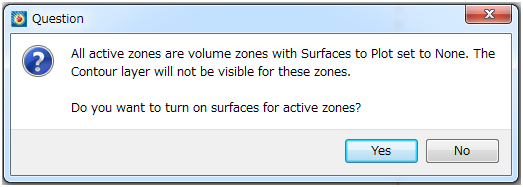

→以下の [
Question
] ダイアログが現れます。
このメッセージで、[
Yes
] を選択。
メニューの [
Plot
] の [
Slices
..] を選択します。[
Slice Details
] が開く

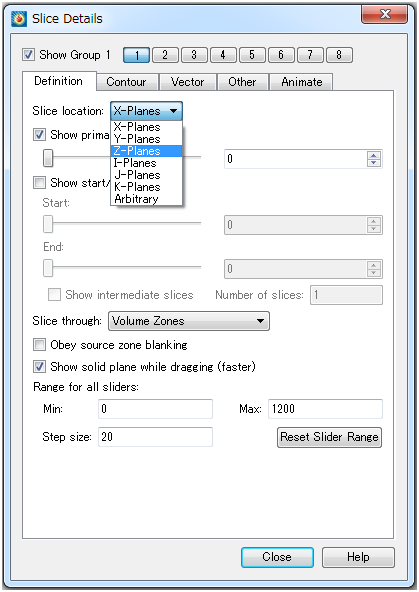

Slice location:
を [
Z-Planes
] に変更。
サイド・バーの
Contour
: オフ、
Slices
: オンにする。
メニューの ”
Plot
|
Slices
..” を選ぶ
→[
Slice Details
] ダイアログが現れるので、
*
Slice Location:=Z-Planes
を選ぶ
*

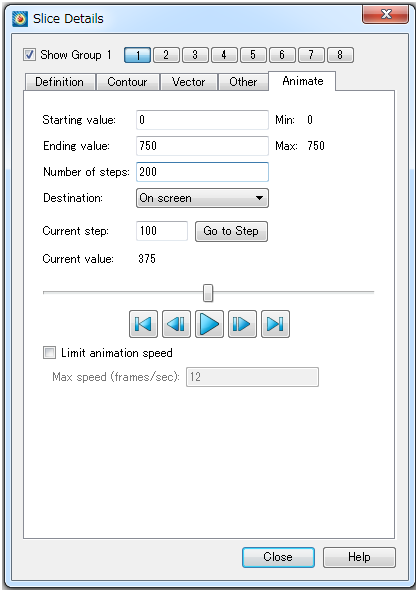

Animate
タブを選び、以下の設定を行う
Staring Value =
0
、Ending value=
750
、Number of steps=
200
、
Destination:
On screen
*再生ボタンを押すとアニメーションが実行される
2. アニメーションをファイルに保存する
メニューの ”
Plot
|
Slices
..” を選ぶ
→ [
Slice Details
] ダイアログが現れるので、
*
Animate
タブを選び、以下の設定を行う (他の設定は、前のまま)

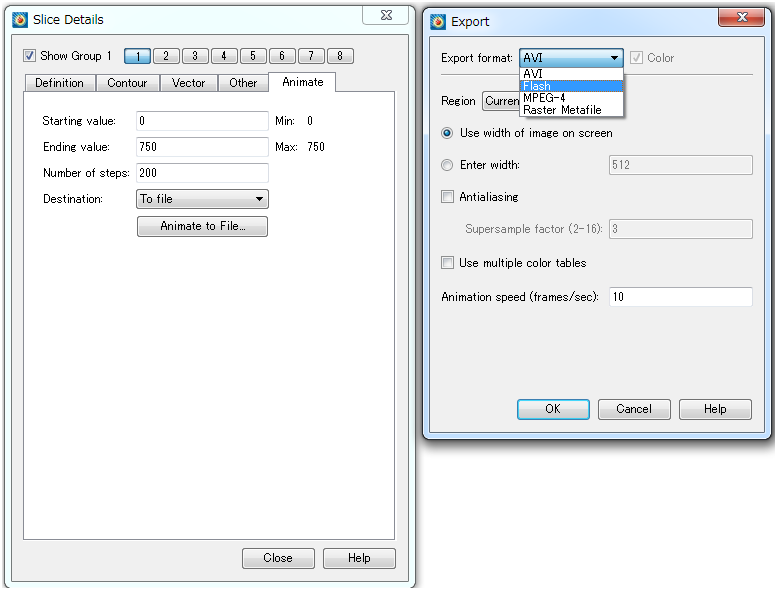

Destination
=
To File
を選ぶと [
Animate to File
..] ボタンが表示
それをクリックすると [
Export
] ダイアログが開く
Export format
=
Flash
を選ぶ
* [
Export
] ダイアログの [
OK
] ボタンを押して、例えば
ファイル名を
MySlice.swf
として保存する
*File Format としては、他に AVI 形式でも保存できます。
