DXF ファイルの 3D インポート

DXF Loader を使って 3D 情報を Tecplot に読み込む場合、そのためのデータ領域 (Zone) をあらかじめ作成しておく必要があります。Zone の作成に際しては、DXF ファイルのデータ範囲の情報が必要となります。

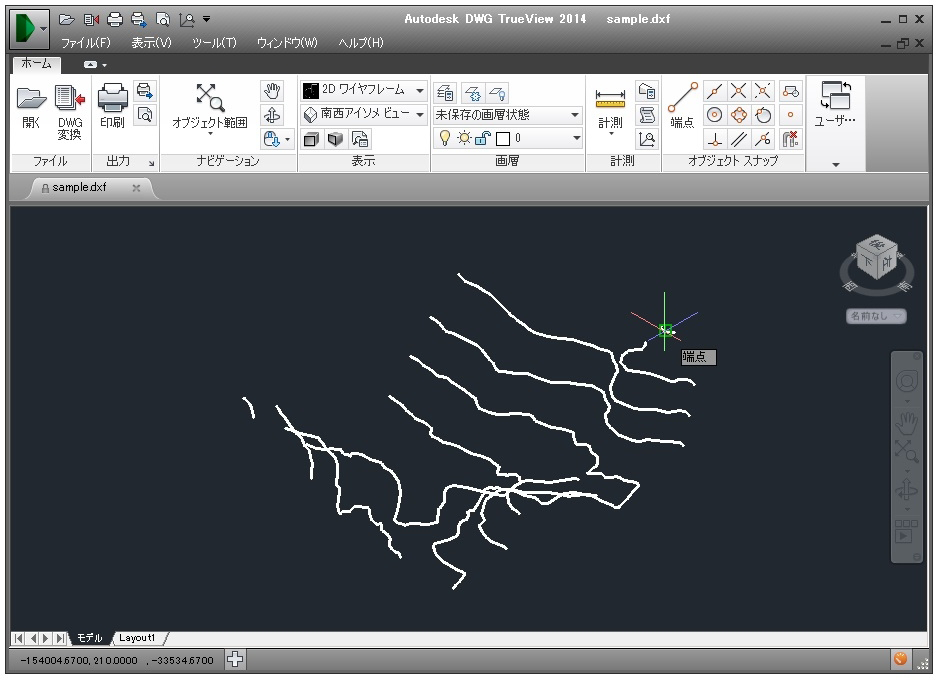

  1. DXF ファイルのデータ範囲が不明の場合、Autodesk 社の DXF ビューワ「DWG TrueVIiew」で確認することができます。

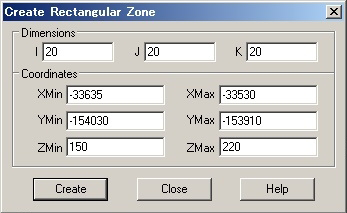

  2. Tecplot を起動し、まず DXF データを読みこむための Zone を作成します。Data｜Create Zone｜Rectangular... メニューコマンドをクリックして下さい。DXF ファイルのデータ範囲に合わせて XYZ データ範囲を設定します。Dimensions I、J、K の値を大きくとると、細密な 3D ラインが得られます。

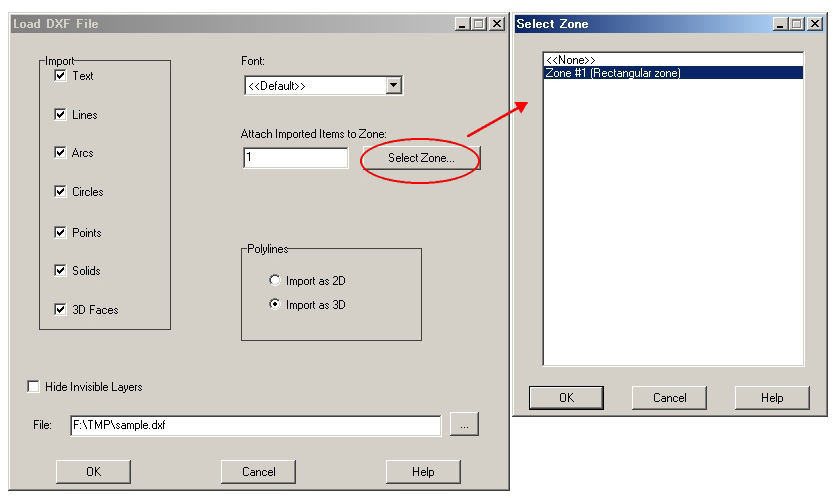

  3. DXF Loader を起動します。File｜Load Data Files...｜DXF Loader メニューコマンドをクリックして下さい。Load DXF File ダイアログで、インポートするデータの種類にチェックを入れ、Select Zone... ボタンをクリックします。2. で作成した Zone #1 を指定します。Polylines セクションでは、Import as 3D ラジオボタンにチェックを入れて下さい。

    最後に DXF ファイルを指定して OK ボタンを押します。

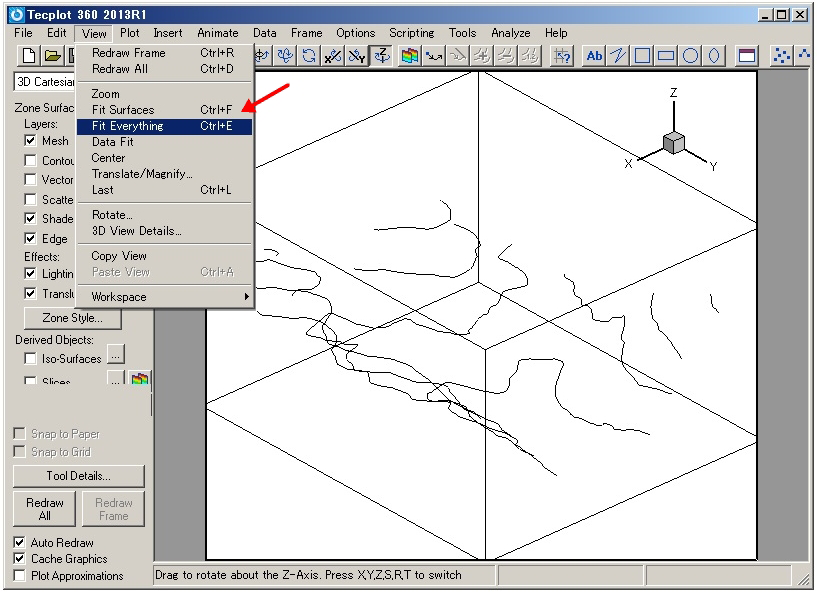

  4. 最後に View｜Fit Everything... メニューコマンドをクリックして、すべてのインポート情報を表示させて下さい。
