ダブル Y プロットの作成

• カテゴリー: [2] データの可視化-2次元、XY-プロット
• 対応バージョン：[Tecplot 2013]

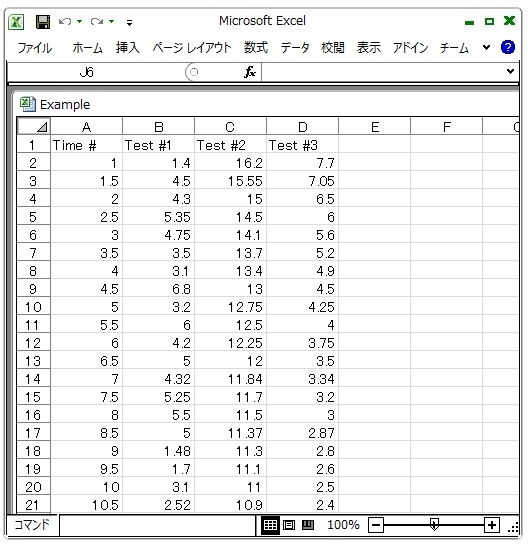

1. サンプルデータ (タブ区切りのテキストファイルを Excel で開いています) を Load Data File(s)...｜Text Spreadsheet Loader でインポートします。

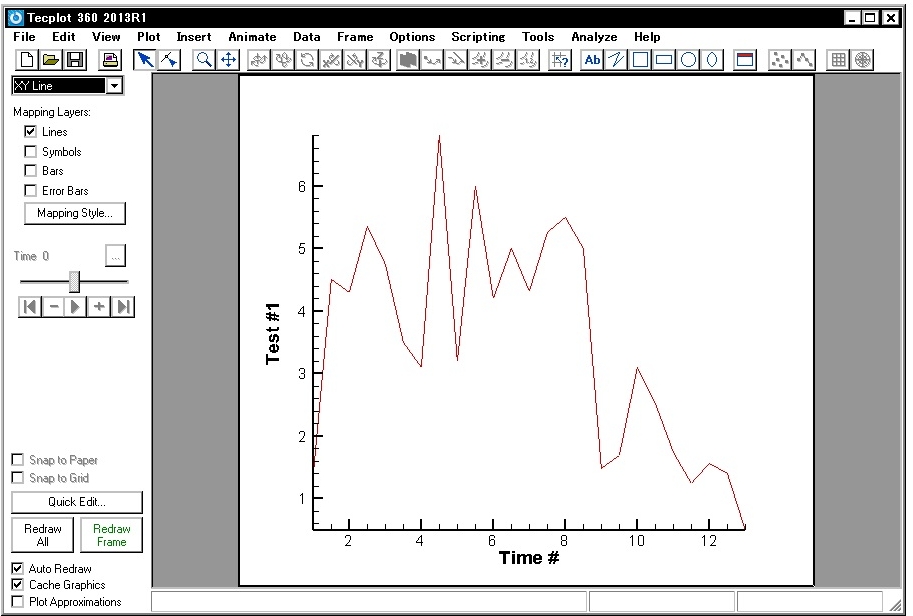

2. XY Line のプロットタイプでフレームを作成します。



3. Mapping Style.. ボタンをクリックします。読み込んだサンプルデータには、Y 軸データとして 3 変数がありますが、「Test #1」変数のラインプロットのみ表示されています。これに、「Test #2」変数のラインプロットを追加します。

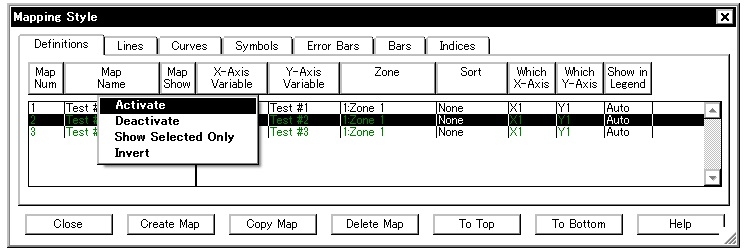

   Mapping Style ダイアログで、Definitions パネルを開いて下さい。まず Map Num 2 を選択し、MapShow ボタンをクリックします。表示されたプルダウンメニューの中の Activate を選択して下さい。

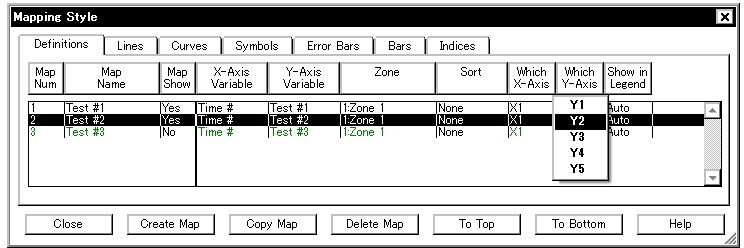

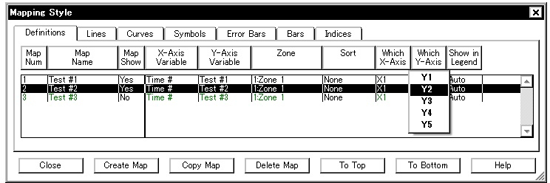

4. つぎに Which Y-Axis ボタンをクリックし、Y2 を選択します。

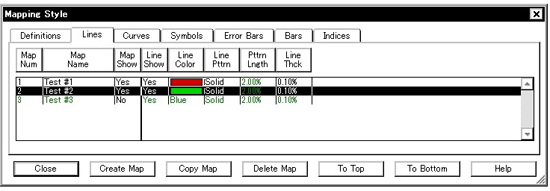

5. Lines パネルを選択し、2つのラインが赤と緑のラインで表示状態に設定されているのを確認し、Close ボタンを押して Mapping Style ダイアログを閉じます。

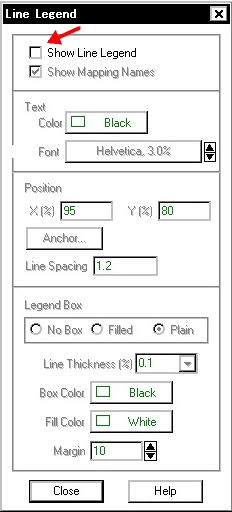

6. Plot｜Line Legend... メニューコマンドをクリックし、Line Legend ダイアログの Show Line Legend チェックボックスを ON にします。

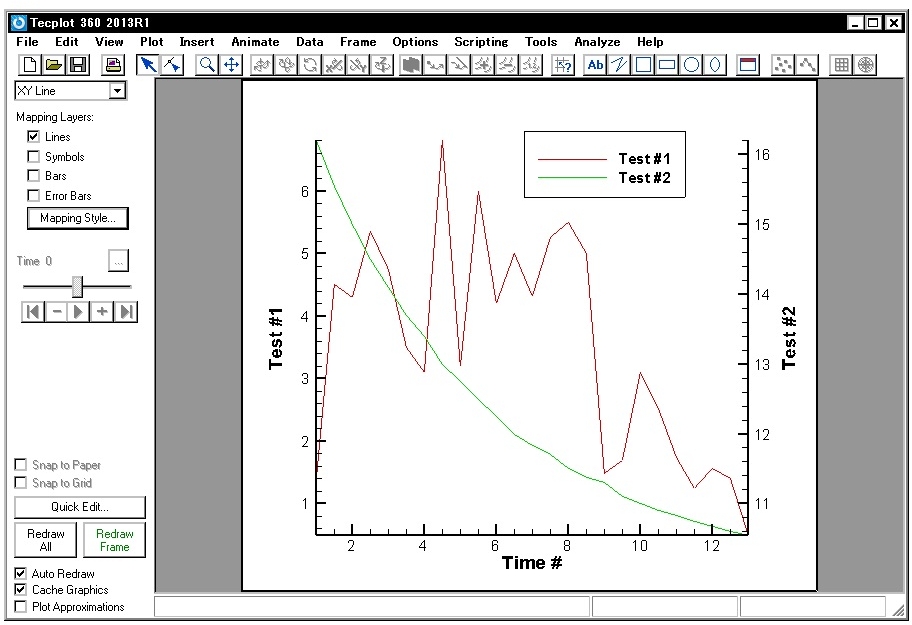

7. Line Legend ダイアログを閉じ、ラインの凡例をクリック＆ドラッグして最適な位置に配置して下さい。


備考

Test #2 のタイトルが付いた Y2 軸が、ラインプロットの右サイドに表示されない場合は、以下のようにして下さい。

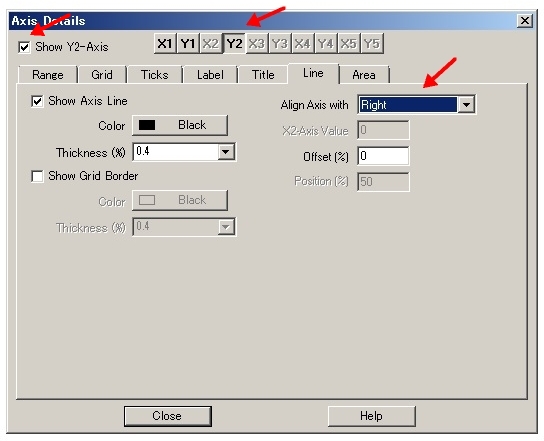

• Plot｜Axis... メニューコマンドをクリックして、Axis Details ダイアログを開きます。


• ダイアログ上部にある Y2 ボタンをクリックし、左側の Show Y2-Axis チェックボックスを ON にして下さい。


• Line パネルを開き、Align Axis with プルダウンメニューで、Right を選択して下さい。
