更新日： 14/05/14

Macro 内で変数を使う

• カテゴリー：[6] マクロ と Python <<マクロ>>
• 対応バージョン：[Tecplot 2009以降]

GUI 操作をマクロファイルに記録した後、Zone 名などを変数に置き換える事ができます。ここではマクロ変数の例をご紹介します。

基本事項

• マクロ変数名は、半角英数字 (最大32文字) で構成されます。
• マクロ変数名の英字は、大文字小文字が区別されません。
• マクロ変数名は | で前後を区切ります。

  • 例 |ABCD123| と |abcd123| は同じ変数として扱われます。
• 環境変数の前に $ を付けると、マクロ変数として利用できます。例えば、シェルスクリプトからマクロへ変数を渡す場合に利用します。
• Tecplot が内部で使用しているマクロ変数があります。Scripting Guide “7 - 1 Internal Variables” 項に一覧がございます。これらはユーザー定義のマクロ変数名として定義しないでください。
• Tecplot 内部で使用しているマクロ変数の中には Index 情報を含む変数があります。
  • 例 |MAXVAR[11]| は、 11番目の変数 (=V11) の最大値 となります。
• マクロ変数 ABC に数値 37 を定義
  • 例 $!VARSET |ABC| = 37
• マクロ変数 ABC に数値 2 を追加
  • 例 $!VARSET |ABC| += 2
• マクロ変数 ABC に文字 myfile を定義
  • 例 $!VARSET |ABC| = “myfile”

サンプル

ここでは LOOP コマンドの中で変数を使う例をご紹介します。 サンプルデータ 2Dsample.lpk を対象としたサンプルマクロ 2Dsample.mcr の処理概要は以下となります。

1. マクロを反復実行する場合を想定し、データを初期化します。具体的には、不要な ZONE を削除します。


2. 既存の ZONE を複製します。

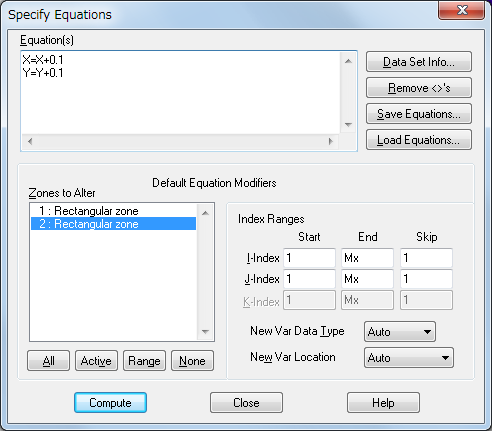

3. 複製した ZONE を X 方向に +0.1、Y 方向に +0.1 移動します。



4. 2. と 3. を 3回繰り返します。

デバッグ

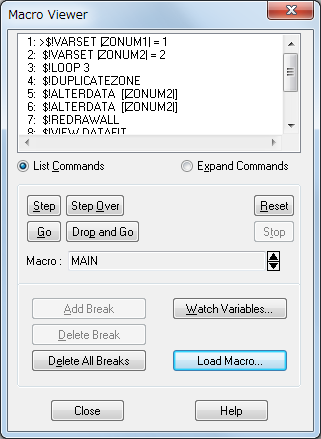

メニューバー Scripting > View/Debug Macro を選択すると Macro Viewer 画面が起動します。Macro Viewer を使うと、マクロコマンド単位で、画面の変化や変数の内容を確認できます。

Macro Viewer の使用例
