Tecplot フォーマットの Finite Element データ形式

• カテゴリー：[3] データの読込み、データ形式 (Excel との連携)
• 対応バージョン：[全般]

Tecplot では、位置情報を XYZ のような直交座標 (Ordered Data) か、有限要素 (Finite Element) のいずれかで指定します。ここでは簡単な２次元データを使って、有限要素 (Finite Element) の Tecplot フォーマットをご紹介します。

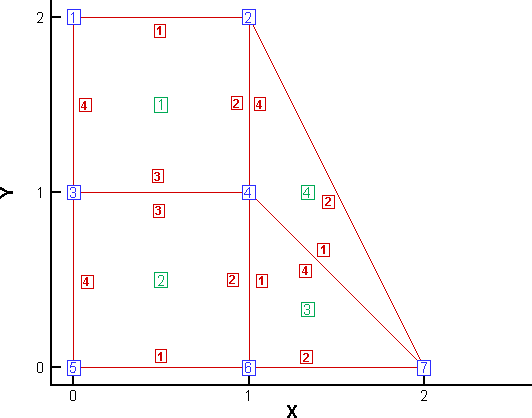

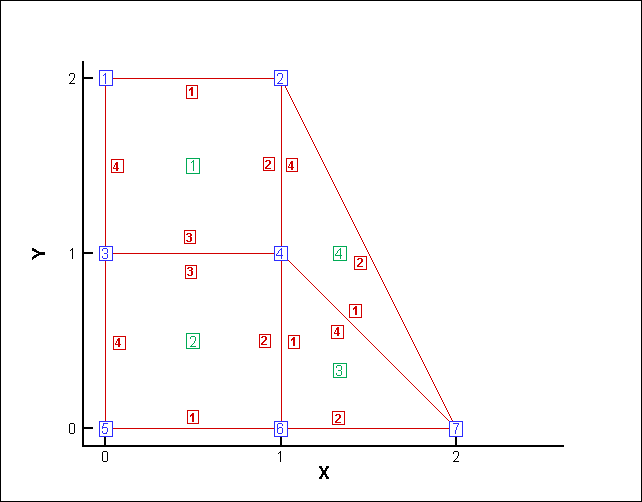

サンプル形状

• 青色囲み数字 は、Node 番号です。
• 緑色囲み数字 は、Element 番号です。
• 赤色囲み数字 は、face 番号です。

Tecplotフォーマットのサンプルファイル

• 1zone_FE_POINT.dat

  内容説明

  TITLE     = "Example: 2D Finite Element Data"
  VARIABLES = "X","Y","P"		# 変数の並び順
  ZONE T="Zone1"			# Zone名
  Nodes=7			# このZoneに含まれるNode数
  Elements=4			# このZoneに含まれるElement数
  ZONETYPE=FEQuadrilateral	# Element形状 (FEQuadrilateral =2次元4角形)
  DATAPACKING=POINT		# 変数記述方式、POINTかBLOCKを指定
  FACENEIGHBORCONNECTIONS=8	# Elementが隣接するface数
  FACENEIGHBORMODE=LOCALONETOONE	# (LOCALONETOONE = 単一Zone内、1対1で隣接)

  0 2 30		# Node#1はX=0  Y=2  P=30
  1 2 40		# Node#2はX=1  Y=2  P=40
  0 1 50		# Node#3はX=0  Y=1  P=50
  1 1 70		# Node#4はX=1  Y=1  P=70
  0 0 50		# Node#5はX=0  Y=0  P=50
  1 0 70		# Node#6はX=1  Y=0  P=70
  2 0 90		# Node#7はX=2  Y=0  P=90

  1 2 4 3	# Element#1はNode#1 Node#2 Node#4 Node#3 で構成
  5 6 4 3	# Element#2はNode#5 Node#6 Node#4 Node#3 で構成 (*1)
  4 6 7 7	# Element#3はNode#4 Node#6 Node#7で構成 (*2)
  4 7 2 2	# Element#4はNode#4 Node#7 Node#2で構成 (*2)

  1 2 4		# Element#1のface#2 (*3)は、Element#4と隣接
  1 3 2		# Element#1のface#3 は、Element#2と隣接
  2 3 1		# Element#2 のface#3 は、Element#1と隣接
  2 2 3		# Element#2 のface#2 は、Element#3と隣接
  3 1 2		# Element#3 のface#1 は、Element#2と隣接
  3 4 4		# Element#3 のface#4 は、Element#4と隣接
  4 1 3		# Element#4 のface#1 は、Element#3と隣接
  4 4 1		# Element#4 のface#4 は、Element#1と隣接


  (*1) Node の記述順は時計回りでも反時計回りでも問題ありません。
  (*2) 2次元4角形メッシュの場合、3番目の Node と 4番目の Node を重複表記すると、2次元3角形メッシュを表現できます。

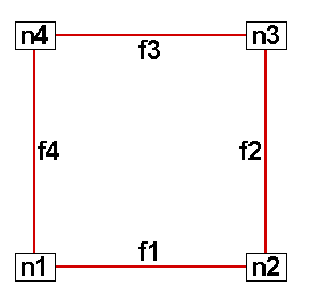

  (*3) face 番号は、Element を構成する Node の記述順によって決まります。(下図参照)

  1zone_POINT.dat の赤文字部分 (Face Neighbor Information) は省略できます。
  省略した場合は、Tecplot へ Load した際に自動計算されますが、その分 Load に時間がかかります。詳細は Data Format Guide の Connectivity 項および Face Neighbor Connections List 項を参照ください。
