General Text Loader で 3次元測定データ をロードする

• [3] データの読込み、データ形式 (Excel との連携)
• 対応バージョン：[Tecplot 2009 以降]

3次元測定の結果を Tecplot で可視化したい場合があります。ここでは、General Text Loader を使って 3次元 (XYZ) 測定の結果 (テキストファイル) を Tecplot へロードする手順の一例をご紹介します。



サンプルデータ

下記形状の X軸方向: 4点、Y軸方向: 3点、Z軸方法: 2点、合計 24 箇所の測定値 (温度と圧力)

XYZ 座標と測定値 (温度と圧力) は下記ルールに従って、行列のようにテキストデータとして記述しています。(*1)

列は、座標 (X, Y, Z) と測定値 (P, T) 毎に分けます。順番は任意です。 行は、測定箇所毎に分けます。順番はインデックス情報を考慮した順に並べます。 (参照: インデックス割当ルール) 区切り文字はタブ、半角スペース、半角セミコロン (;)、半角カンマ (,) のいずれかを使用します。

(例)

• Text_Loader_Sample.txt

  X	Y	Z	P	T
  100 	100 	120 	1050 	128
  200 	110 	130 	1130 	184
  300 	110 	130 	1210 	237
  400 	100 	120 	1270 	268
  100 	200 	120 	1050 	128
  200 	200 	130 	1180 	229
  300 	200 	130 	1300 	327
  400 	200 	120 	1420 	418
  100 	300 	120 	1050 	128
  200 	290 	130 	1220 	274
  300 	290 	130 	1390 	417
  400 	300 	120 	1570 	568
  100 	100 	260 	1080 	156
  200 	110 	250 	1180 	232
  300 	110 	250 	1280 	309
  400 	100 	260 	1380 	380
  100 	200 	260 	1080 	156
  200 	200 	250 	1220 	277
  300 	200 	250 	1370 	399
  400 	200 	260 	1530 	530
  100 	300 	260 	1080 	156
  200 	290 	250 	1270 	322
  300 	290 	250 	1460 	489
  400 	300 	260 	1680 	680



操作手順

General Text Loader で 3次元測定データ をロードする

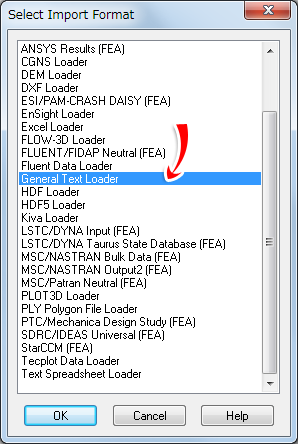

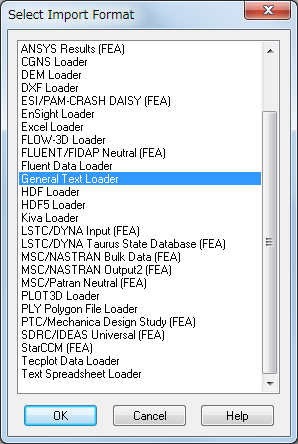

1. メニューバーから File > Load Data File(s) を選択します。

   データローダーが一覧表示されますので General Text Loader を選択します。



2. 対象となるテキストファイル (今回は Text_Loader_Sample.txt) を選択します。

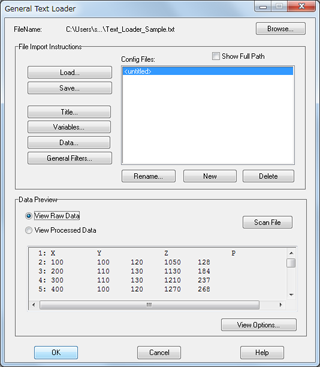

   General Text Loader 画面が起動し、データをプレビューできます。

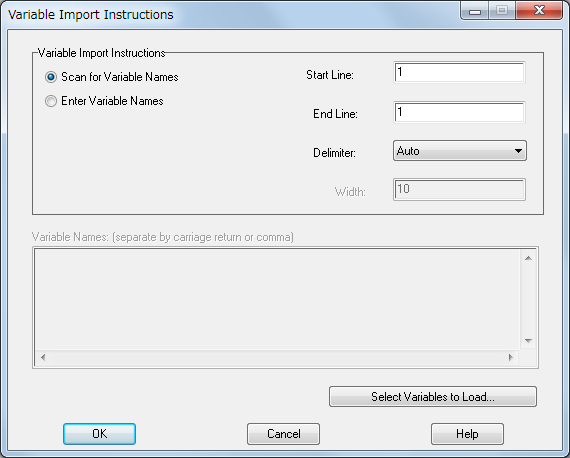

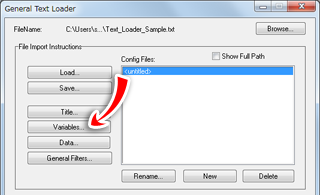

3. General Text Loader 画面から「Variables」を選択します。

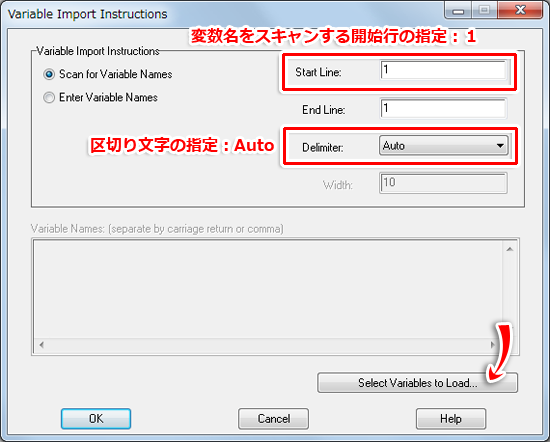

   このサンプルデータでは 1行目に変数名が記載されているので「Scan for Variable Name」で 1行目を指定します。「Delimiter (区切り文字)」は「Auto」のままとし「Select Variables to Load」を選択します。

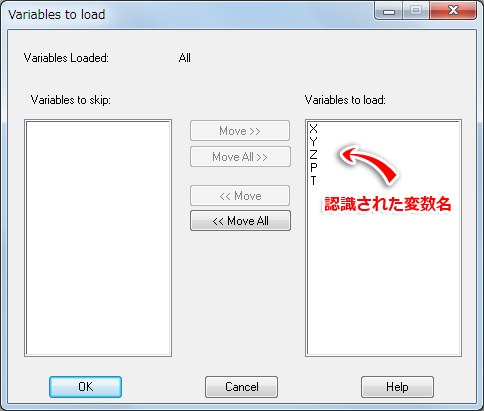

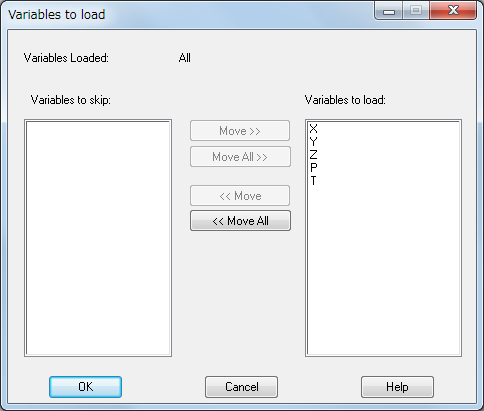

   「Variables to load:」欄に「X,Y,Z,P,T」が表示されていれば変数名が正しく認識されています。


   「OK」を選択して元の General Text Loader 画面まで戻ります。

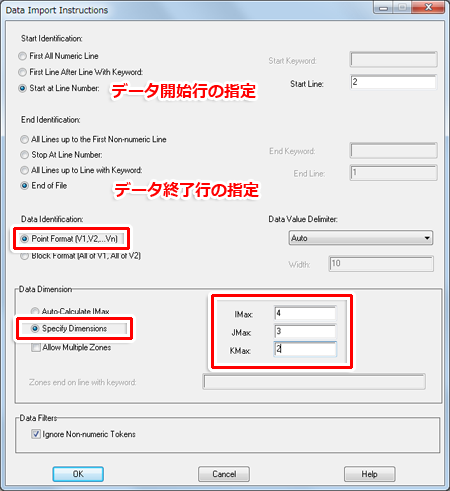

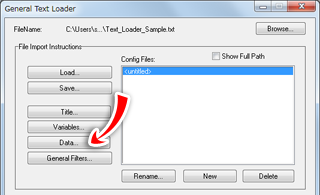

4. General Text Loader 画面から「Data」を選択します。

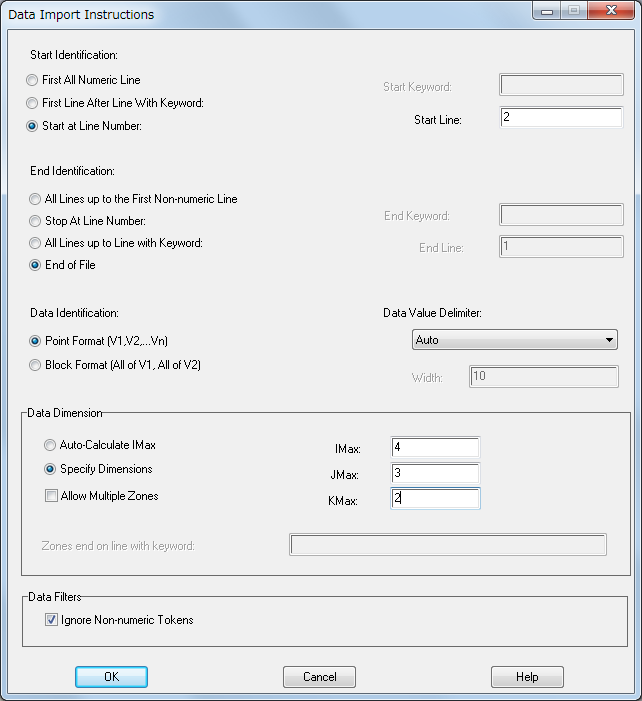

   このサンプルデータでは2行目から末尾行までに測定点のデータが記載されているので

   「Start Identification:」では「Start at Line Number:」を選択して 2 行目を指定します。
   「End Identification:」では「End of File」を選択します。
   「Data Identification:」では「Point Format」を選択します。(*1)
   「Data Dimension」では「Specify Dimension」を選択します。

   このサンプルデータの場合は

   IMax=4
   JMax=3
   KMax=2

   を指定します。(参照: インデックス割当ルール)


   「OK」を選択して元の General Text Loader 画面に戻ります。

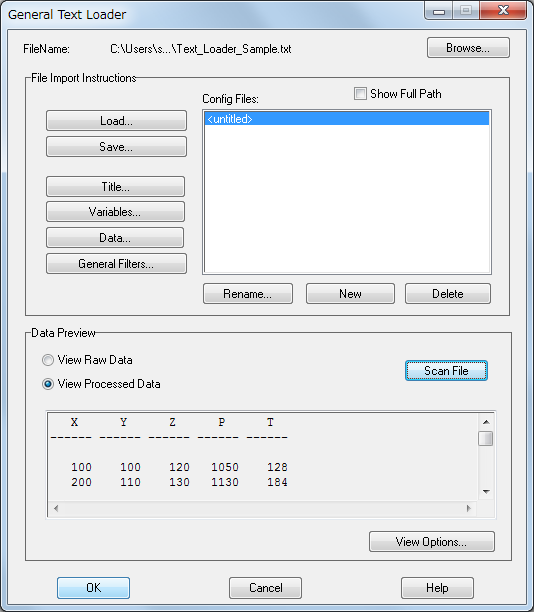

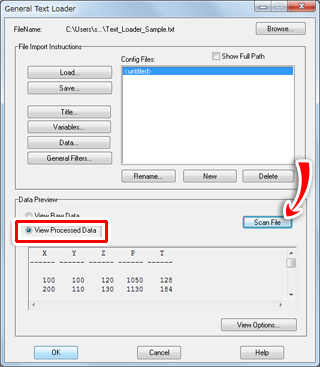

   「View Processed Data」を選択し「Scan File」を実行すると、選択した結果が「Data Preview」として表示されるので内容を確認します。


   ここまでの設定を何度も使用する場合は General Text Loader 画面から「Save」を選択し「loadgen file configuration(.lgc)」ファイルとして名前を付けて保存します。次回使用する場合は「Load」を選択します。


5. General Text Loader 画面で「OK」を選択します。Tecplot にデータが読み込まれます。

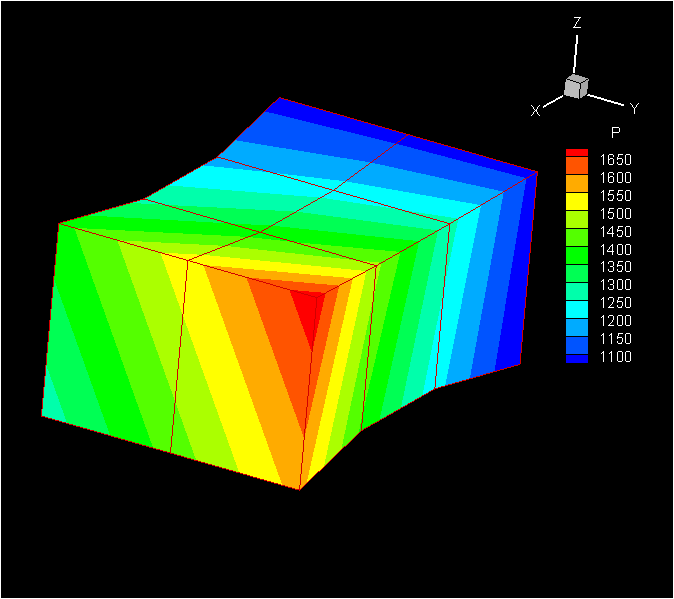

   正常にデータが読み込まれた場合の表示例

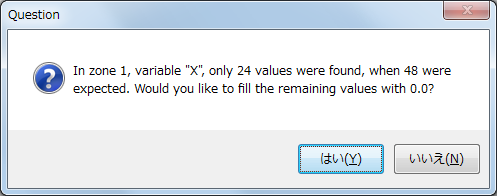

もし、IMax、 JMax、 KMax に誤った値を入力した場合、以下のようにデータ数不足のメッセージが表示される場合があります。

もし「はい」を選択して不足箇所をゼロで埋めても、下記のように正しく表示されません。

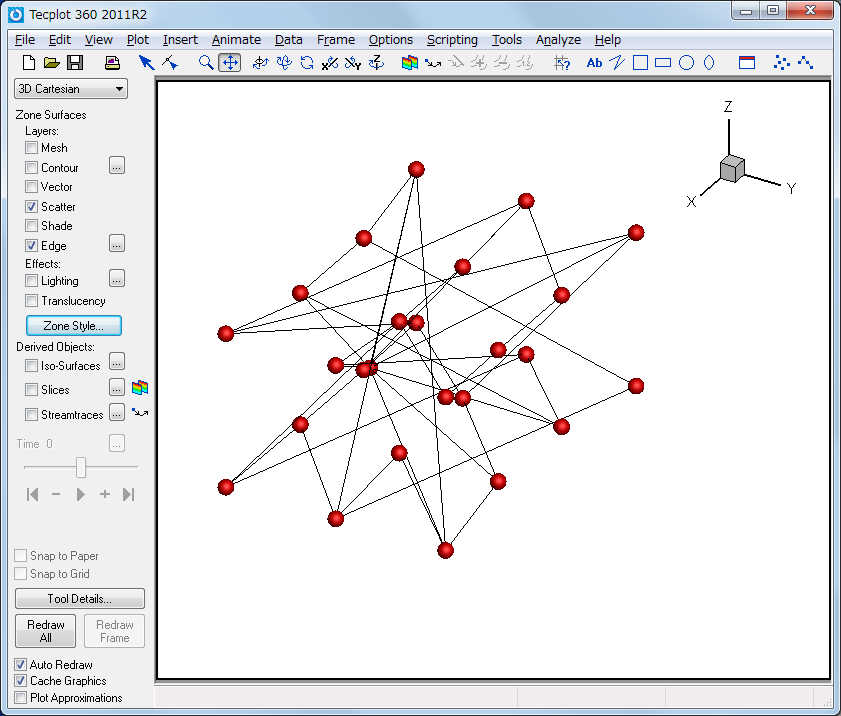

誤った IMax、 JMax、 KMax にもとづく表示例

「いいえ」を選択して IMax、 JMax、 KMax の値を再確認してください。

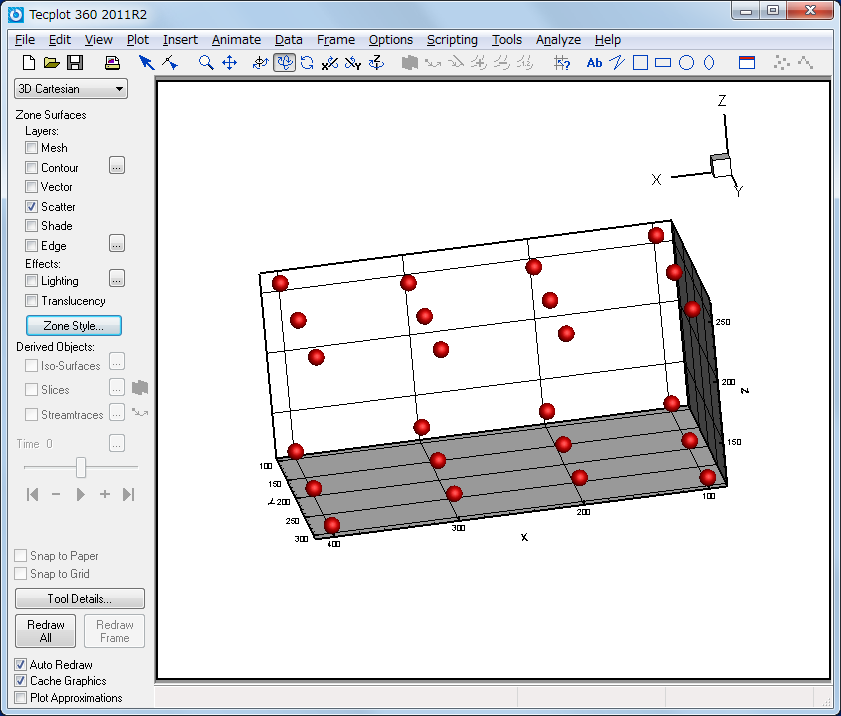

もし IMax、 JMax、 KMax の値が不明な場合は、以下の方法で検討がつく場合があります。 General Text Loader 画面の「Data Dimension」で「Auto-Caluculate Imax」を選択します。この場合、インデックス情報は、IMax=全データ、JMax=1、KMax=1 としてデータを読み込みます。この場合エラーや警告は出ません。 Tecplot 画面で「3D Cartesian」を選択し「Scatter」表示すると 3次元散布図のように表示されます。 アングルを変えると、下図のようにインデックス情報の見当がつく場合があります。 (表示例)



※ (*1) 「Data Identification:」では「Block Format」を選択する事も可能ですが、ここでは説明を割愛させていただきます。General Text Loaderでは、他にも様々なオプションが選択できます。 詳細はユーザーマニュアルを参照ください。
