更新日： 15/01/05

「Time Animation」機能で、時間マーカー線を利用する

• 対象：Tecplot 360 EX, Tecplot 2011 以降

【概要】

アニメーションが進行するにつれて、経過時間をテキストとして表示できるが、さらに、経過時間を、よりビジュアルに表現する手順を紹介します。

【必要なデータ】

以下の４つのファイルは、この TIPS の動作確認に必要なデータです。C:\work などの日本語名を含まない任意のフォルダーにコピーして下さい。

1. TimeMarker.lay ... レイアウト・ファイル
2. TimeMarker.plt ... データ・ファイル
3. KeisokuTime.png ... 画像データ("計測時間＝")
4. Sec.png ... 画像データ("（秒）")

1) 「Time Animation」用データをロードする

• TimeMarker.lay を Tecplot 画面上にドラッグ＆ドロップする

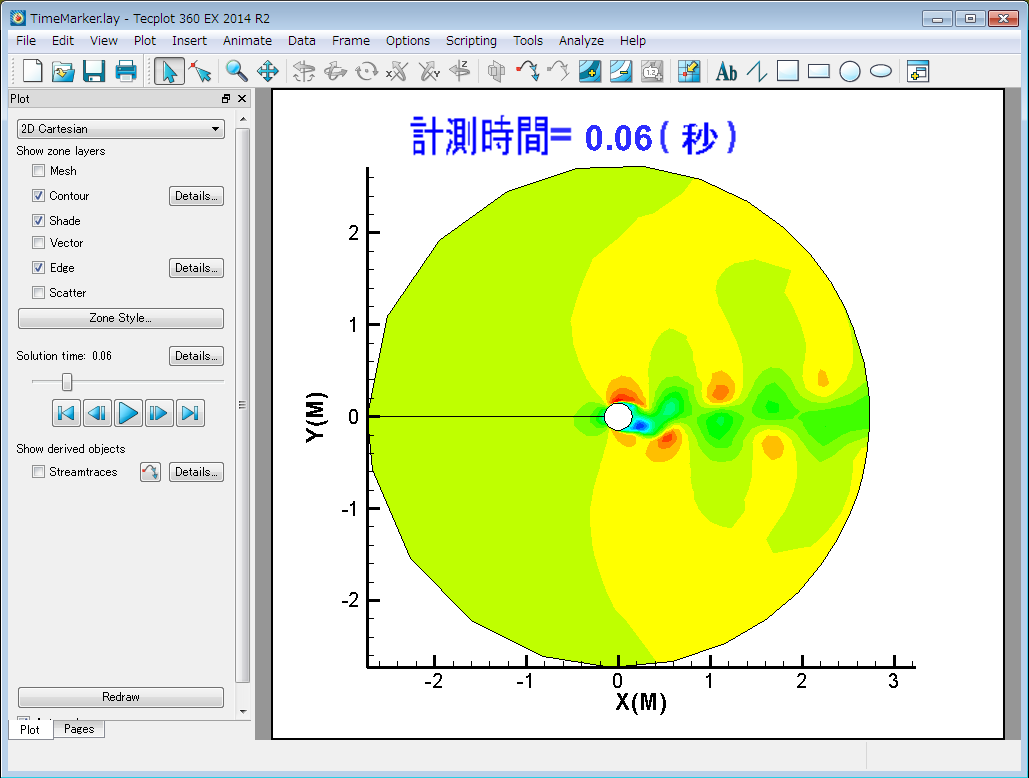

  --> 図1 のような画面が現れる。

  これは、13 ステップを持つ「Time Animation」用データです。

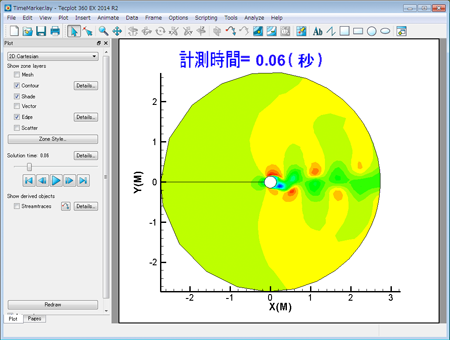

  図１

2) 特定点上の変数の値の変化を、XY-プロットとして表示する

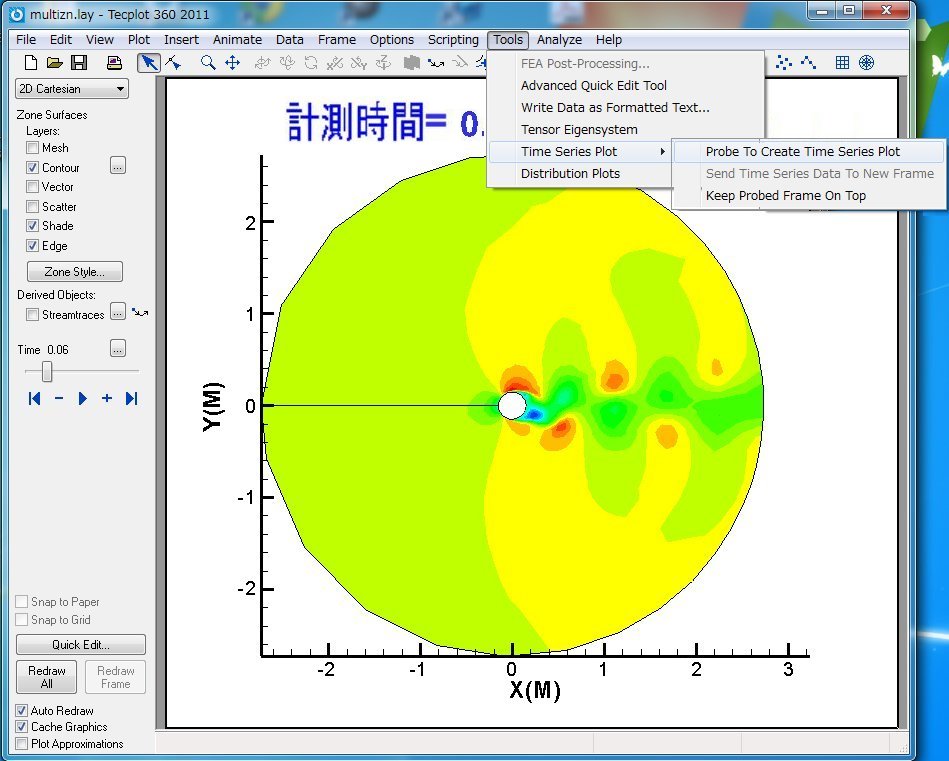

• メニューの "Tools ->Probe To Create Time Series Plot" を選ぶ


  --> カーソル形状がクロス (十) になるので、任意の点をクリックする


  ※ コンター表示されている場所をクリックして下さい。コンター表示以外をクリックすると、エラーになります。


  --> 図の右下ような XY-プロット が現れる。

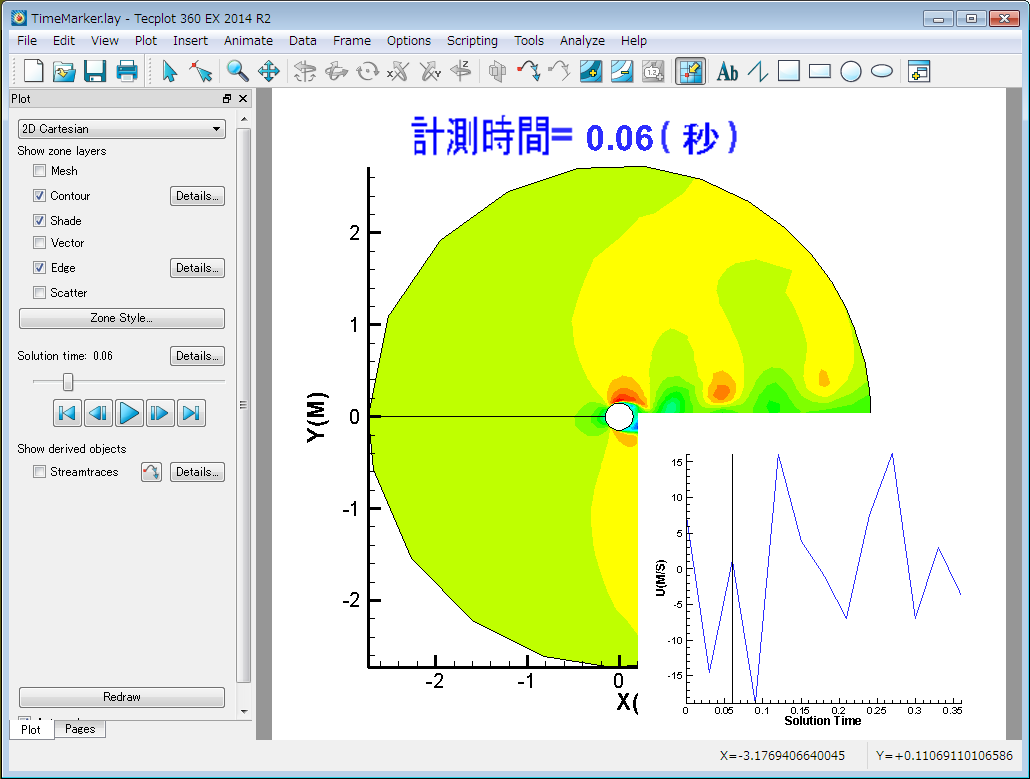

  図２

3) 「Time Animation」のアニメーションを実行する

• メニューの "Animate-> Time.." を選ぶ

  --> [Time Details] ダイアログが現れるので、再生ボタン(▲)をクリックすると、アニメーションが始まる。

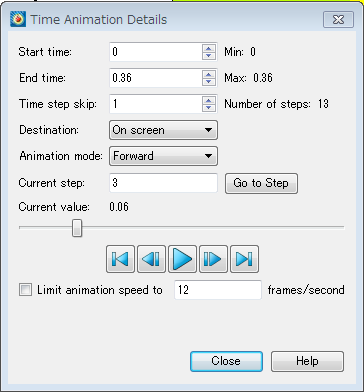

  図３

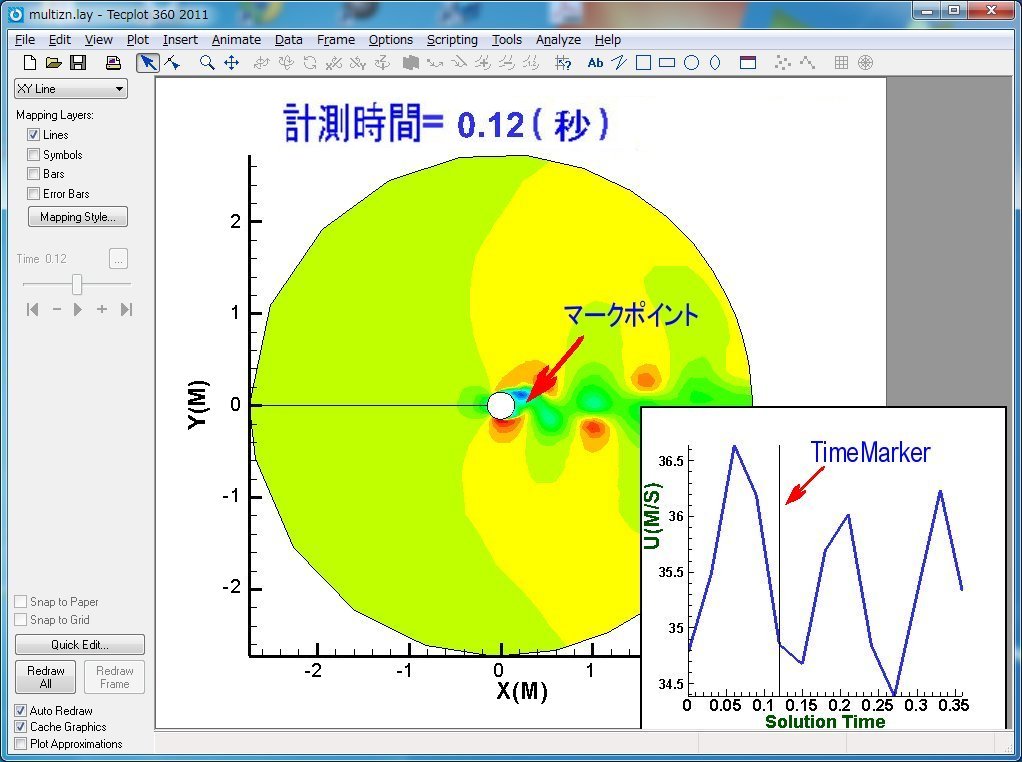

  この時、図２ の XY-プロット上の時間マーカー線 (TimeMarker) がアニメーションと連動して、右方向に移動します。

【注意】

• [Time Details] ダイアログの下方には、次のチェック・ボックスがあります。
  --------------------------------------
  "Drop dialog during animation"
  --------------------------------------
  このチェックをオン(初期値)にすると、アニメーション中は、このダイアログが隠れます。
  チェックをオフにすると、アニメーション中もダイアログが表示されます。

※ 文字が半分隠れて見え難い問題点は、既に開発元にて改善を検討中です。正しいダイアログは図3 を参照下さい。 図３
