スケールの異なる複数の等高線を比較できるようにするには?

質問

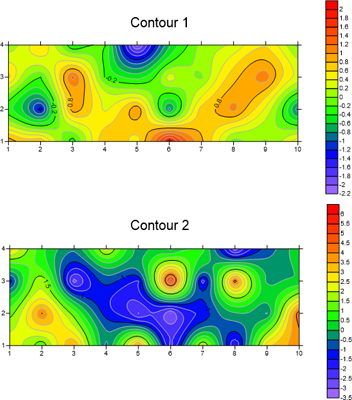

等高線を複数作成したところ、カラースケールの尺度がそれぞれ異なり単純に比較することができません。同じスケールで表示するにはどうしたらよいですか?



回答

比較する等高線の水準 (Levels) を共通にすることで同じカラースケールで比較できるようになります。

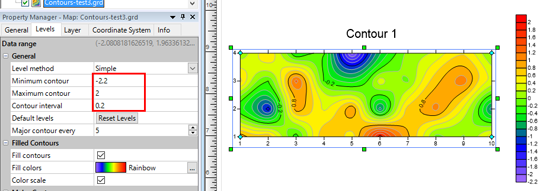

  1. まず、等高線の水準の範囲と間隔を Property ManagerLevels タブでそれぞれ調べます。

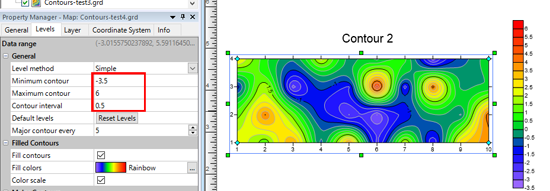

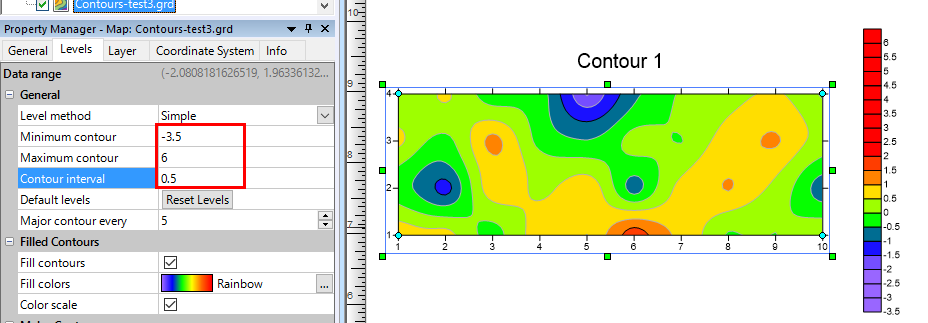

  2. たとえば、Contour 1 の Levels を Contour 2 と同じになるよう変更します。

    Minimum contour: -2.2 → -3.5
    Maximum contour: 2 → 6
    Contour interval: 0.2 → 0.5

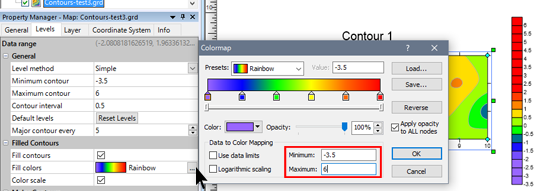

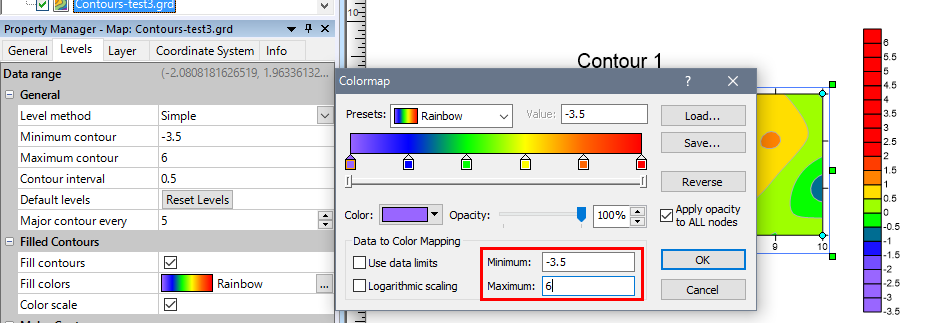

  3. Filled contoursFill colors... ボタンをクリックして Colormap ダイアログを表示して、カラーマップの最大値と最小値の値についても同様に変更します。

    Minimum: -2.2 → -3.5
    Maximum: 2 → 6

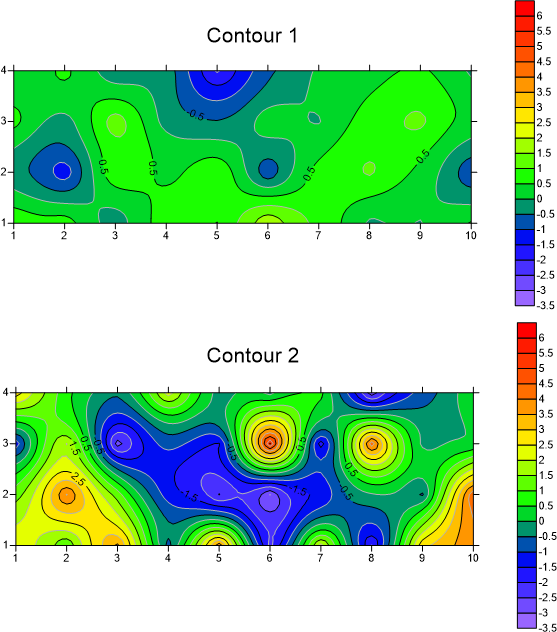

  4. OK をクリックすると、2つの等高線が同じスケールになります。必要に応じて、主目盛りを配置する頻度 (Major contour every) や色 (Fill colors) を調整してください。
Contour 1 の方がなだらかであるのに対して、Contour 2 の方は起伏に富む形状であることがわかります。

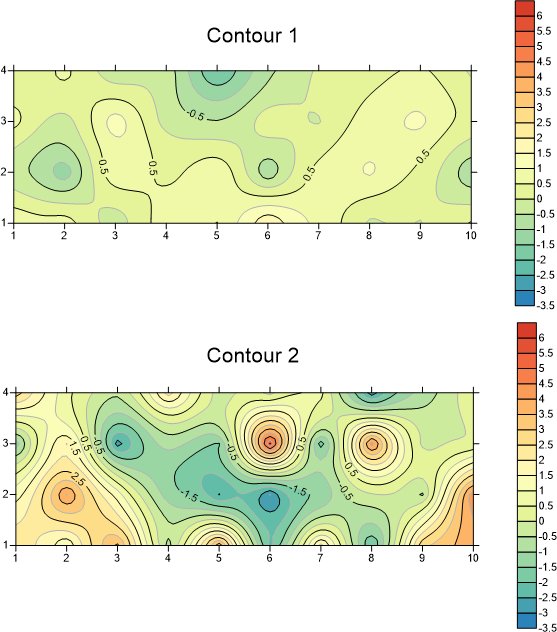

色 (Fill colors) をカスタマイズした例↓
