LiDAR データから地形モデルを作成する

Ground データのみを読み込む

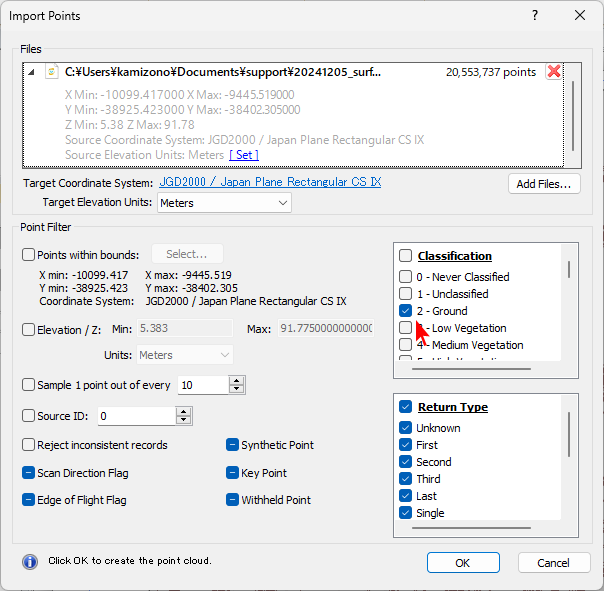

LAS データを Classification の Ground のみに限定して読み込みます。

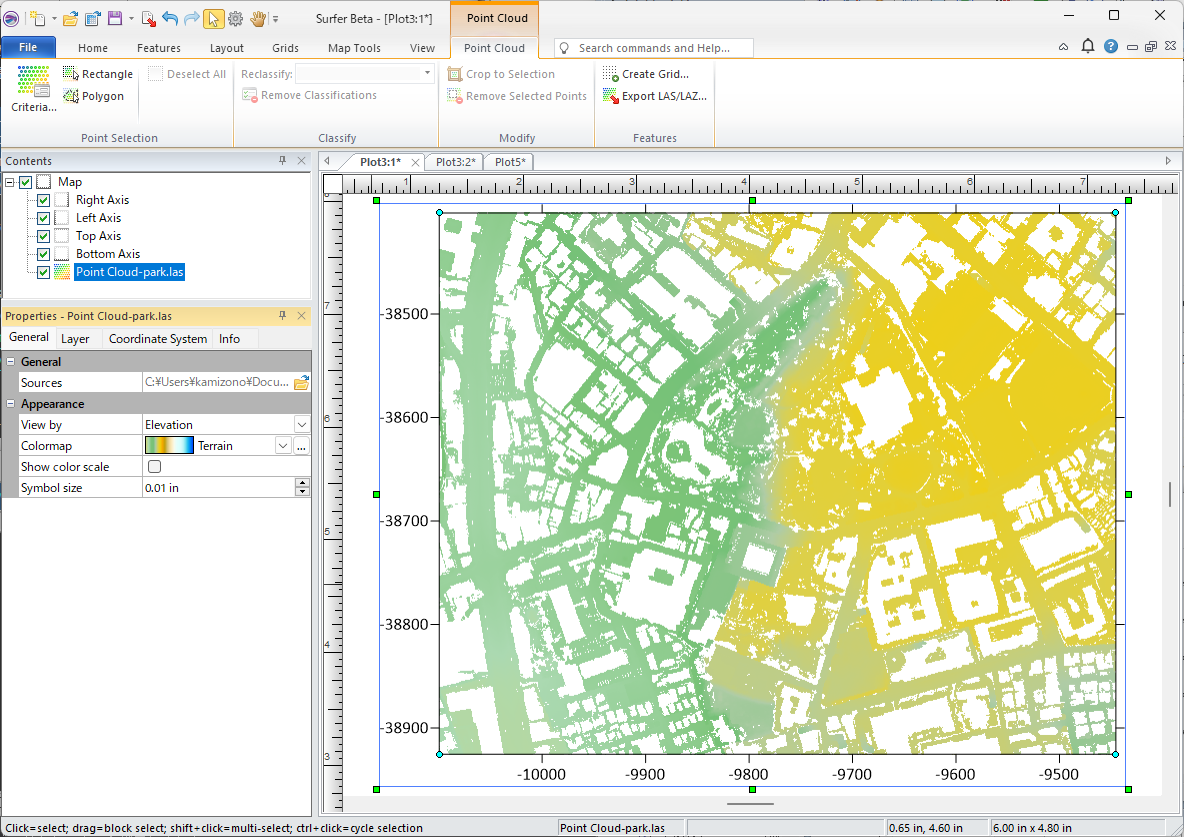

土地として分類された情報のみが Point Croud として取り込まれます。

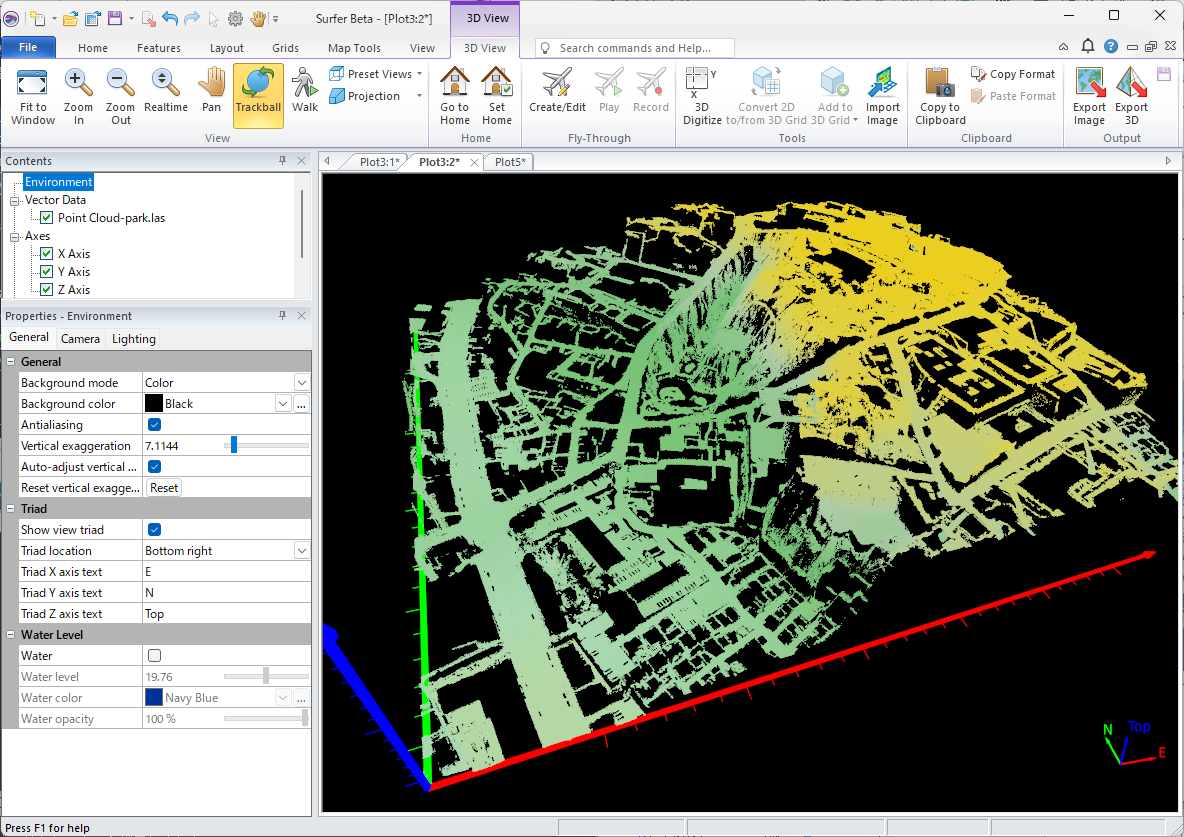

3D View で表示します。地形以外の点群は除外されているのが分かります。Point size を小さ目に指定しています。



Ground データに基づいてグリッドデータを作成する

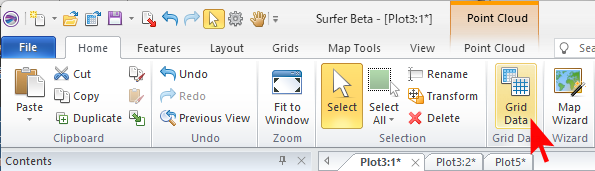

Home タブの Grid Data ボタンをクリックします。

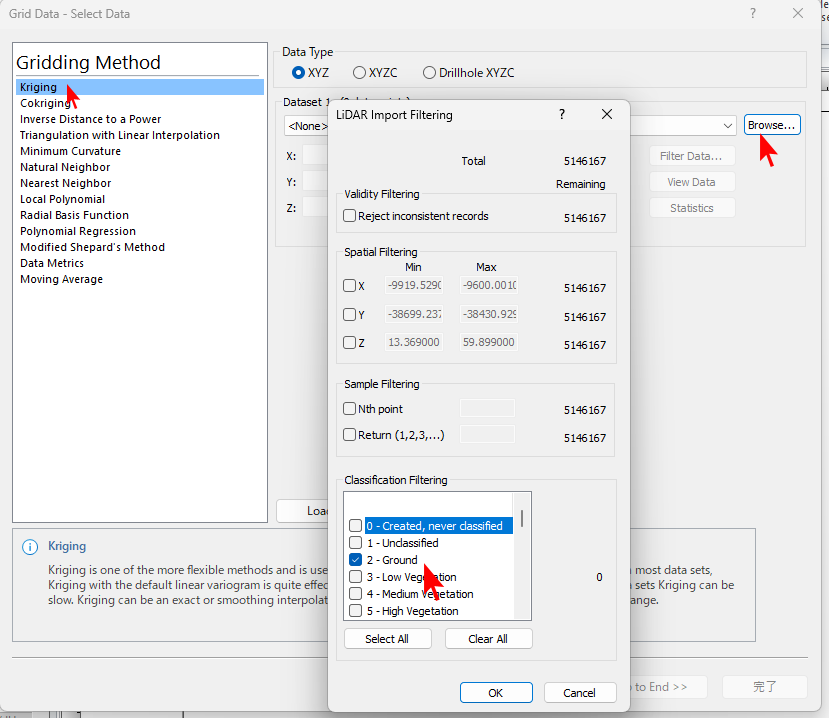

Grid Data ダイアログから、補間法に Kriging を、Data Type には XYZ を指定し、保存したデータを Browse で開きます。LiDAR Import Filtering ダイアログが表示されますので、Classification Filtering で Ground を指定します。

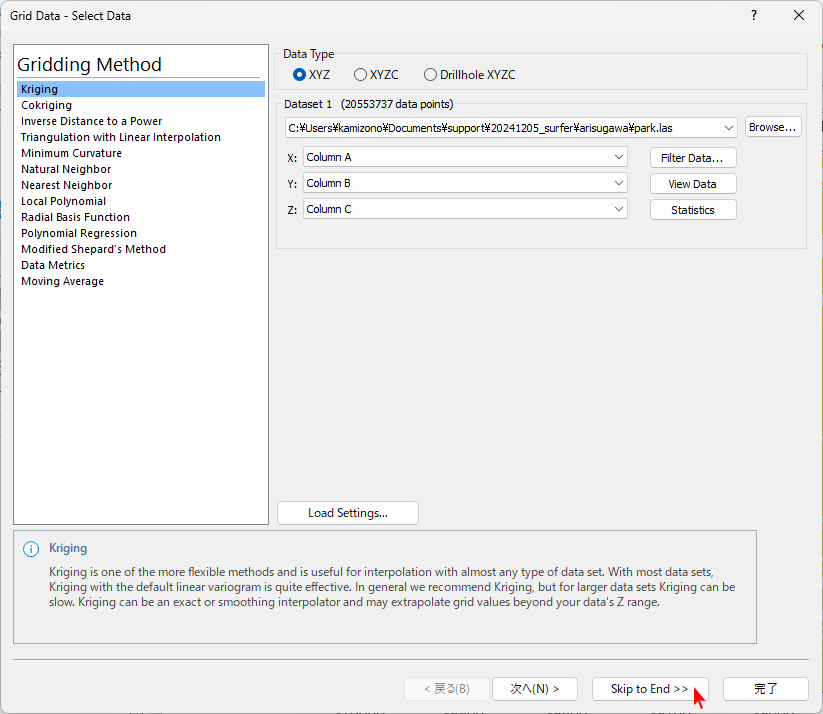

データの読み込みが完了したら、Skip to End ボタンをクリックします。

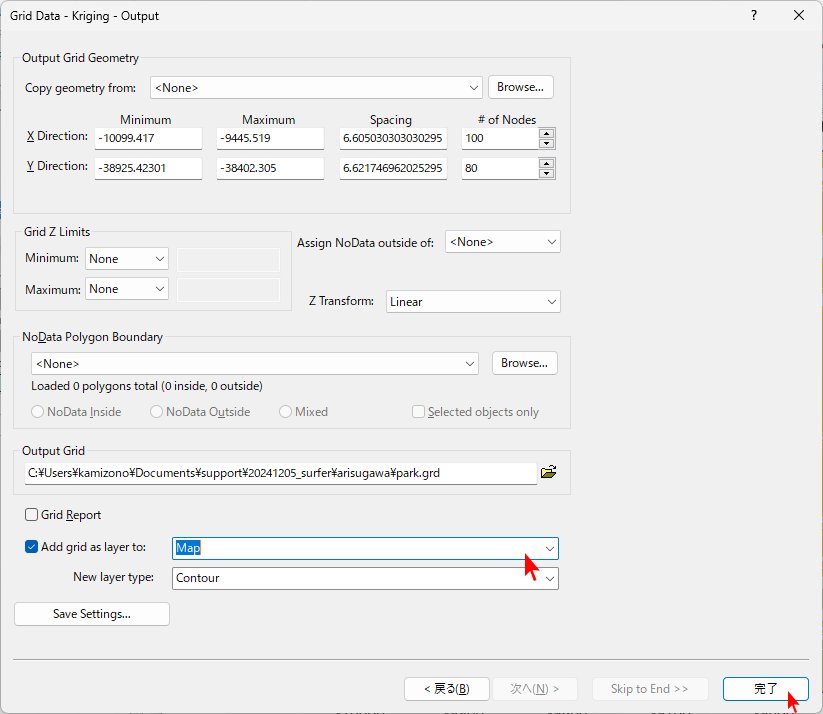

デフォルトの設定内容で OK をクリックします。

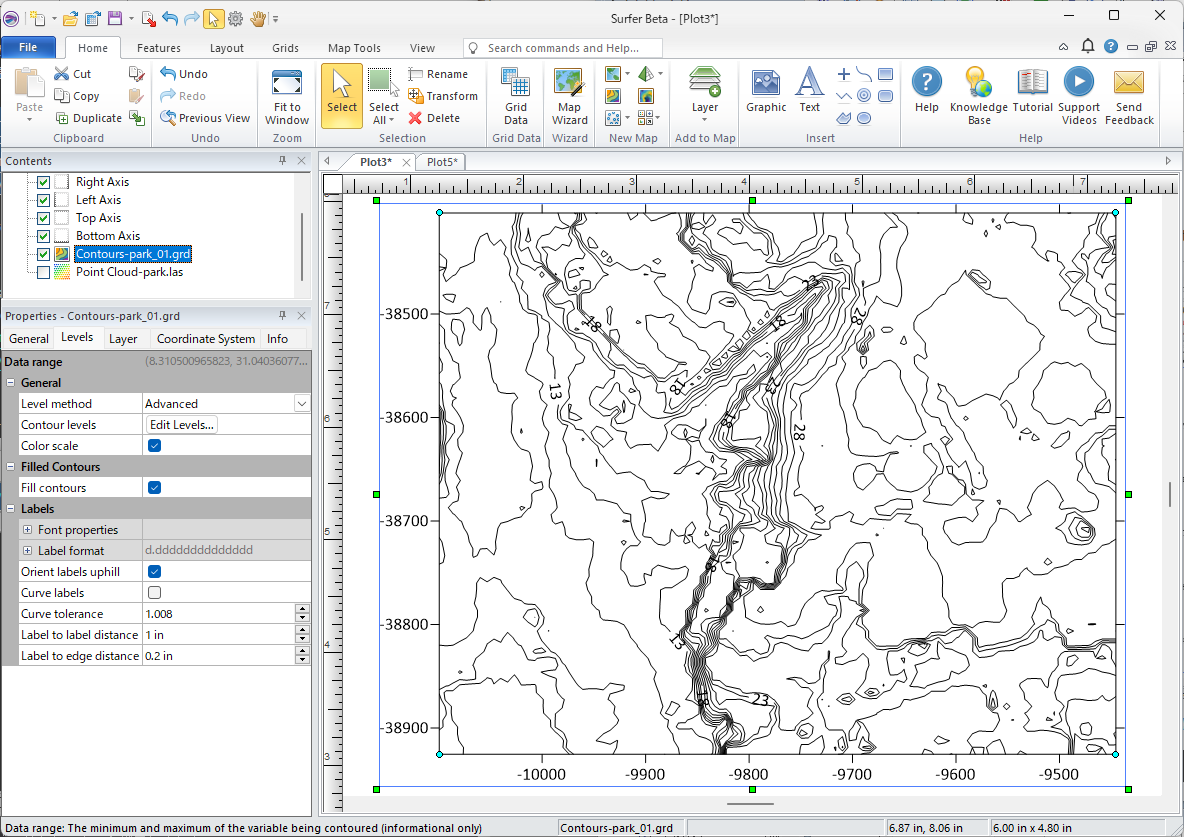

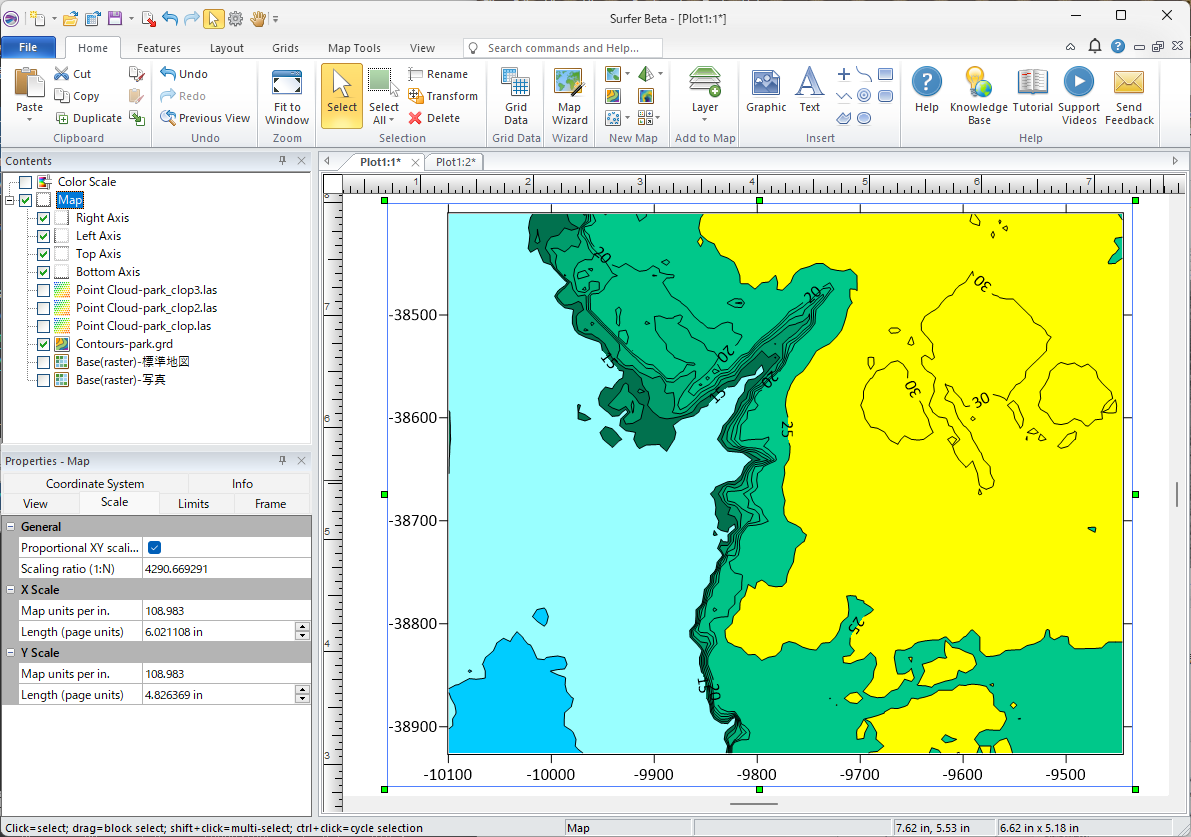

分類された Ground データにもとづいて等高線が作成されます。

等高線の色分けは、高台、傾斜地、低地を３つのカラーで分けました。

3D View 表示。縦方向を約3倍に強調しています。鋭い切れ込み部分は公園内の渓谷です。
