7.2 断面図のプロパティの編集

断面図全体を設定するプロパティには、層のラベル、井戸のヘッダー、井戸の間の距離などがあります。

1. 層の名前を入れるには、Object Manager で Layers オブジェクトをクリックします。

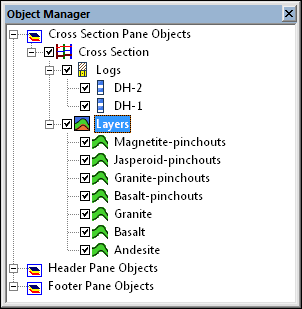

   Object Manager で Layers オブジェクトをクリックします。



2. Property Manager の Layers タブを開きます。


3. Show Layer Labels のチェックボックスを ON にすると、自動的に層の名前が表示されます。


4. 層のラベルに使われているフォントを変更するには、Use Scheme For Label Font のチェックボックスを OFF にします。


5. Property Manager の Font タブを開きます。


6. Points の値を変更してフォントサイズを大きくし、Bold の No を Yes に変更します。


7. Cross Section | Add Well Headers コマンドをクリックして井戸のヘッダーを追加します。井戸の名前とシンボルが、ヘッダー枠に自動的に表示されます。


8. 井戸と井戸の間の距離を表示するため、Object Manager で Well Header 1 オブジェクトをクリックします。


9. Property Manager の Distance タブを開いて下さい。


10. Show Distance のチェックボックスを ON にします。マップの単位を使って、距離が表示されます。

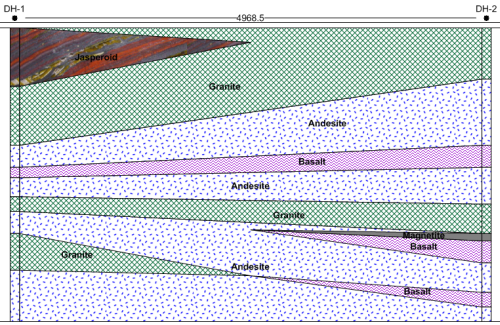

層のラベルと、井戸のヘッダー情報を加えた断面図
