Strater サポート情報
更新日： 14/04/14

Lesson 5 - 柱状図の変更

Strater では、柱状図を変更するのは大変簡単にできます。最初に述べたように、1つのテーブルに複数の柱状図データを含めることができ、また複数のデーブルを取り扱いが可能だからです。



すべてのログを変更

本例では、Lithology および Depth テーブルどちらにも、Hole ID に DH-1 と DH-2 の井戸データが含まれています。したがって、簡単に DH-1 データから DH-2 データに切換えることができます。

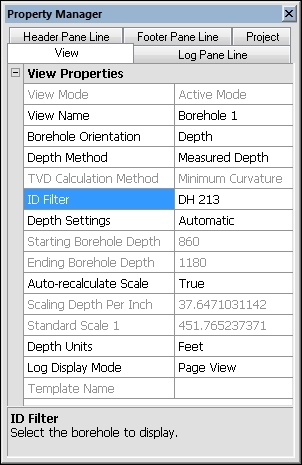

  1. Property Manager の View タブにある View Properties を表示させます。

    • View | View Properties コマンドをクリックします。　
    • ログ枠 (Log Pane) の余白をクリックします。
    • ボタンをクリックするか、または
    • View Manager でビューの名前をクリックします。


  2. ID Filter 隣に表示されてい DH-1 をクリックして、DH-2 を選択して下さい。ログやテキストのすべてが DH-2 データのものに変ります。



1つのログだけ変更

1つのログだけ他の柱状図のものに変更します。

  1. 変更したいログ、たとえばゾーンバーログをクリックします。
  2. Property Manager の Base タブをクリックします。
  3. ID Filter 隣に表示されてい DH-2 をクリックして、DH-1 を選択して下さい。ゾーンバーログが直ちに変更されます。

1つのログだけ変更した場合は、そのログのデータだけ変更されます。この例では、深度ログ、ライン/シンボルログ、リンク付きテキストは DH-2 のデータのままです。ゾーンバーログだけ DH-1 データに変更されました。Borehole ビュータブと Property Manager の View タブの ID Filter には、複数の柱状図データが表示されていることを表す -Multi- が表示されています。
