Lesson 1 - データの読み込み

ログを作成するには、Strater にデータを読み込む必要があります。ここではログを作成するためのデータの読み込みについて説明します。ログを作成する前に、デザインモードに設定して下さい (Lesson 10 参照) 。

1. テーブルにデータを読み込みます。


2. File | Load Data コマンドまたは ボタンをクリックします (Open ボタン とよく似ていますので要注意) 。

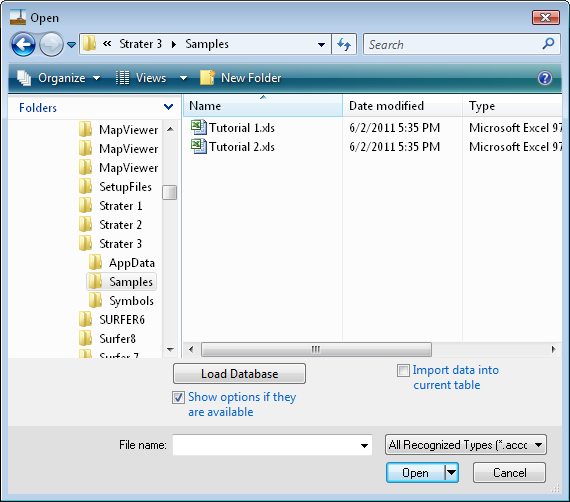

3. Open ダイアログが開いたら Strater の Samples フォルダに行って下さい。デフォルト設定でインストールした場合、C:¥Program Files¥Golden Software¥Strater 3¥Samples です。Tutorial 1.xls ファイルをクリックし、開くボタンを押して下さい。



4. XLS Import Options ダイアログが開いたら、Depth シートを選択して OK ボタンを押します。

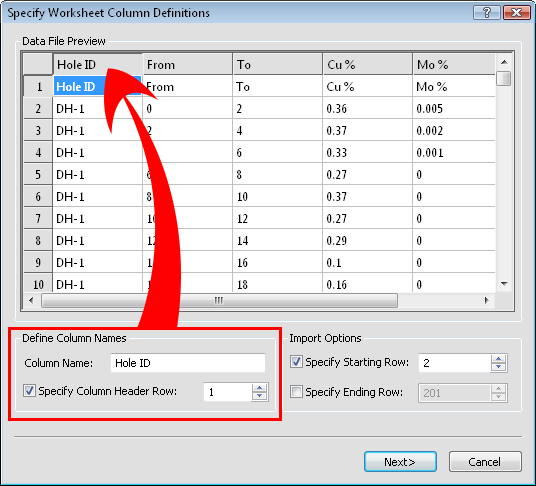

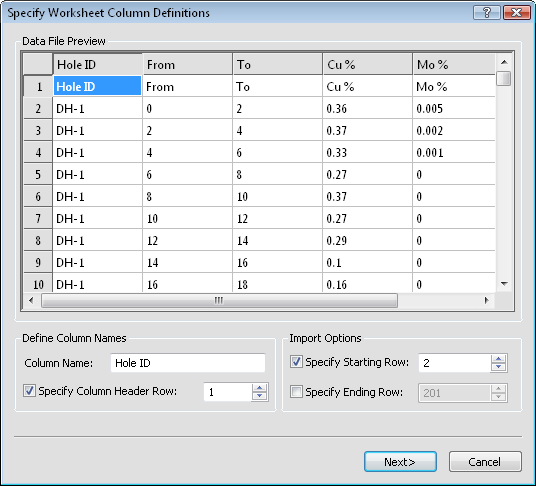

5. Specify Worksheet Column Definitions ダイアログでは、Specify Column Header Row の頭に付いているチェックボックスを ON にして下さい。右側で指定した番号の行を、列の名前に使用します。



6. Next ボタンをクリックします。

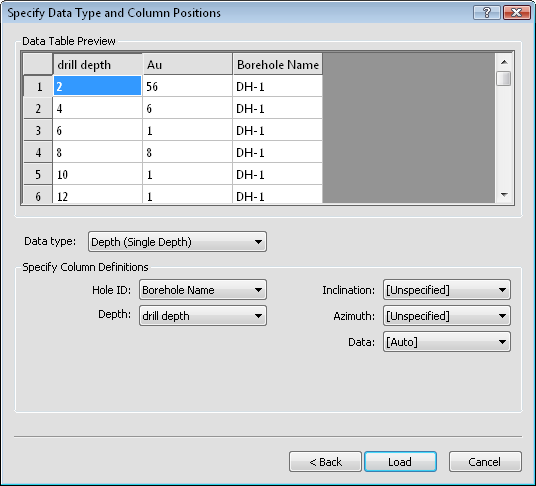

7. Specify Data Type and Column Positions ダイアログで、Data type のドロップダウンリストから Depth (Single Depth) を選択して下さい。



8. ボーリング孔の番号 Hole ID と深度 Depth の列を指定して下さい。



9. Load ボタンをクリックして下さい。

Depth のラベルが付いたテーブルが表示されます。テーブルは、ログを作成するために使用します。
