ウォーターフォールプロットの各面の色分けをセルを使って割り当てるには？

質問：

７つの列からなるウォーターフォールプロットを作成しました。各面を７色で色分けしようと思い、ワークシートに色分け用の列を新たに設けて Graphic Cells 機能を使って７色配置しましたが、うまく割り当てられません。どうしたらよいですか？

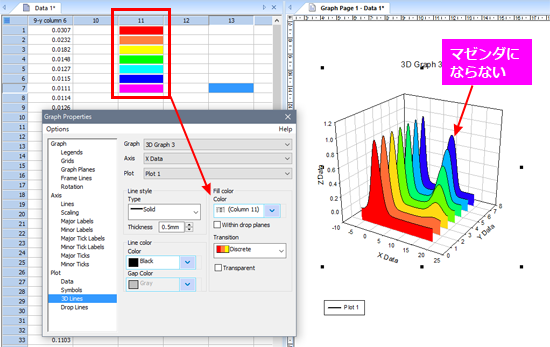

７色指定した 列11を Fill color に割り当てたのに、７列目に７色目が割り当てられない。



回答：

ウォーターフォールプロットでは、各面に異なる色を配置することができます。この各面のカラーとして、Graphic Cells 機能を使って複数のカラーを配置したセルを割り当てた場合、指定した先頭カラーから末尾カラーまでが列数に応じて分割されたグラデーションとして表示されます。

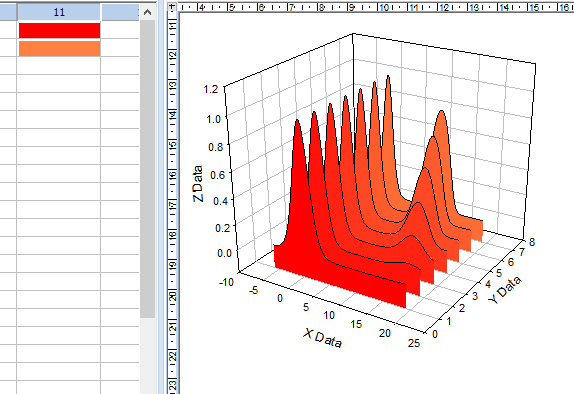

２色を７列に割当てた例 (最後の列はオレンジに限りなく近い赤)



先頭のカラーは、先頭列のカラーになりますが、最後の列は、末尾カラーに限りなく近いひとつ手前のカラーになります。

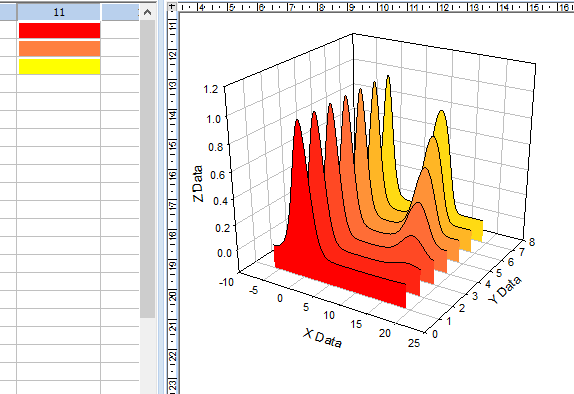

３色を７列に割当てた例 (最後の列は黄色に限りなく近いオレンジ)



列数がカラー数に比べて十分に多ければ、最後の列に割り当てられられるのは末尾のカラーに限りなく近い色になりますが、カラー数が増えるに従って末尾のカラーよりも１つ前のカラーに近くなってしまいます。

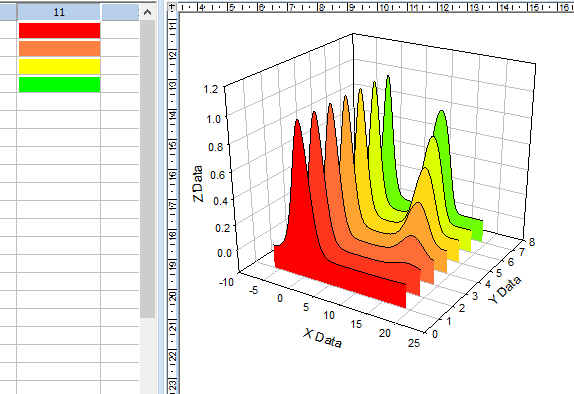

４色を７列に割当てた例	５色を７列に割当てた例 (最後に水色が来ない)

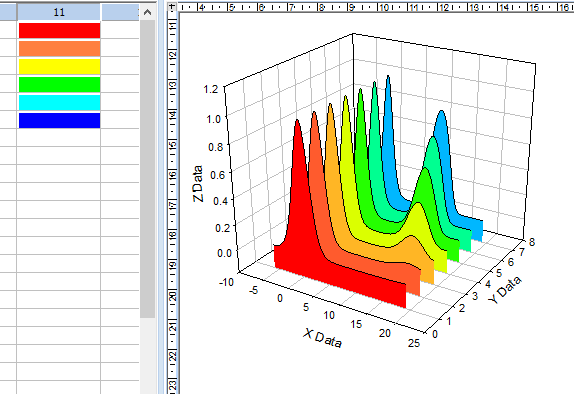

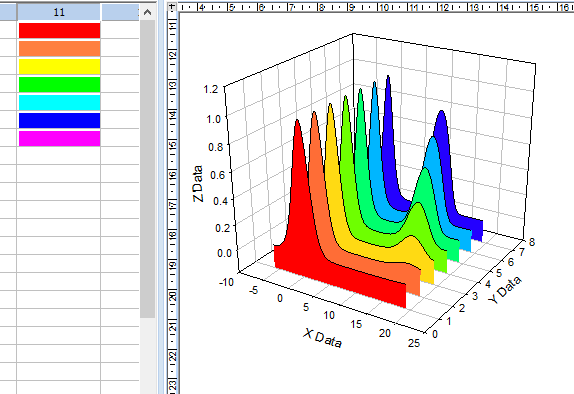

6色を７列に割当てた例 (最後に青色が来ない)	7色を７列に割当てた例 (最後に紫が来ない)



上記で行った色数と列数の関係を以下にまとめます。各列に割り当てられる色は、隣り合った色間のグラデーションになります。たとえば、色数４の７列目は、黄色と緑の中間色より緑寄りの黄緑になります。色数７を見た場合、列７の色が青っぽくになる理由がこれでわかると思います。

色数２	1	2
	1 2 3 4 5 6 7	(列)
色数３	1 2	3
	1 2 3 4 5 6 7	(列)
色数４	1 2 3	4
	1 2 3 4 5 6 7	(列)
色数５	1 2 3 4	5
	1 2 3 4 5 6 7	(列)
色数６	1 2 3 4 5	6
	1 2 3 4 5 6 7	(列)
色数７	1 2 3 4 5 6	7
	1 2 3 4 5 6 7	(列)



このような場合は、ダミー用のカラーセルを１つ追加することで、指定したカラーと各面の色を一致させることができます。

色数８	1 2 3 4 5 6 7	8
	1 2 3 4 5 6 7	(列)

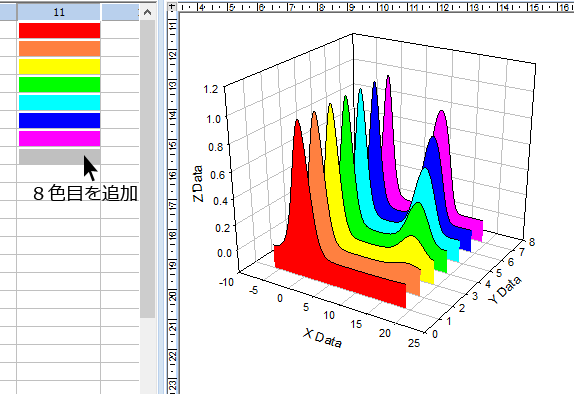

８色を７列に割当てた例
(８色目の追加により、７色が７列にぴったり割り当てられます。)

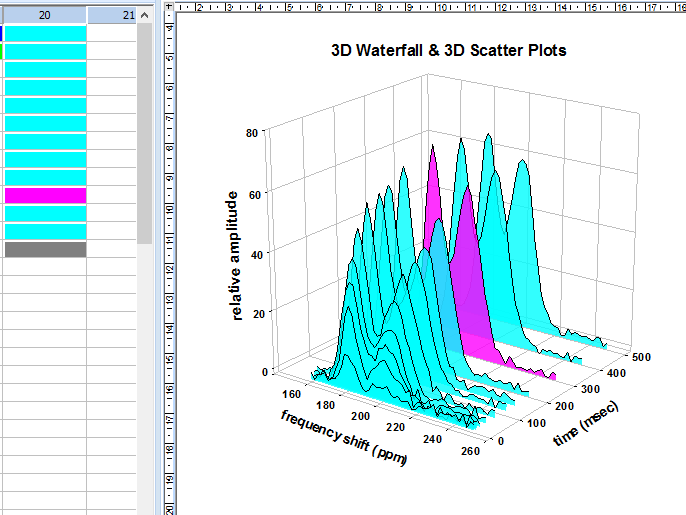

特定の系列のみを際立たせた例。
