3D プロットの XY Many Z データを XYZ Tripret に変換したい

質問：

3D プロットの元データを XY Many Z 形式で持っています。これを XYZ Tripret 形式に変更するにはどうしたらよいでしょうか？

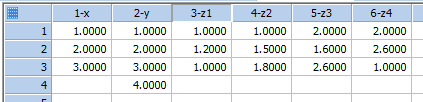

XY Many Z 形式

X	Y	Z
X1	Y1	Z1	Z4	Z7	Z10
X2	Y2	Z2	Z5	Z8	Z11
X3	Y3	Z3	Z6	Z9	Z12
	Y4

↓

XYZ Tripret 形式

X	Y	Z
X1	Y1	Z1
X2	Y1	Z2
X3	Y1	Z3
X1	Y2	Z4
X2	Y2	Z5
X3	Y2	Z6
X1	Y3	Z7
X2	Y3	Z8
X3	Y3	Z9
X1	Y4	Z10
X2	Y4	Z11
X3	Y4	Z12

回答：

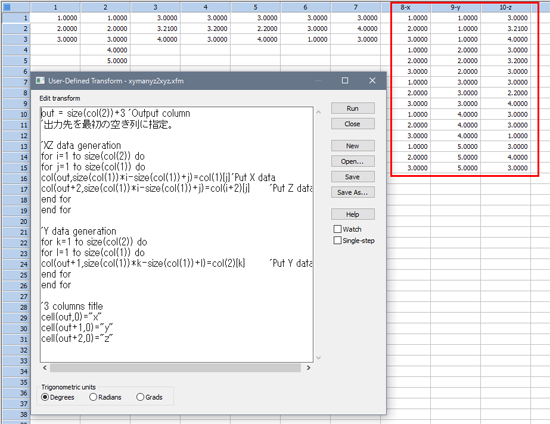

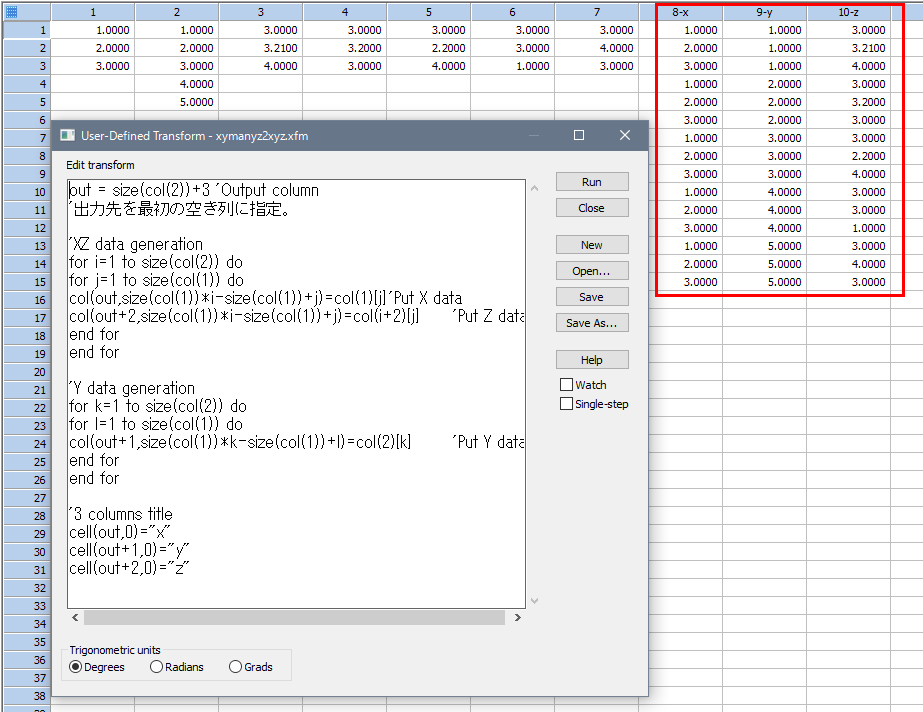

User-defined Transform を使えば、簡単に変換できます。１列目に X、２列目に Y、３列目以降に many Z のデータがあることを前提とします。User-Difined Transform ダイアログの空欄に以下のコードを入力して Run をクリックしてください。実行すると、最後の z データの次の列以降に XYZ Tripret データが生成されます。

User-defined トランスフォーム：

out = size(col(2))+3 'Output column
'出力先を最初の空き列に指定。

'XZ data generation
for i=1 to size(col(2)) do
for j=1 to size(col(1)) do
col(out,size(col(1))*i-size(col(1))+j)=col(1)[j]	'Put X data
col(out+2,size(col(1))*i-size(col(1))+j)=col(i+2)[j]	'Put Z data
end for
end for

'Y data generation
for k=1 to size(col(2)) do
for l=1 to size(col(1)) do
col(out+1,size(col(1))*k-size(col(1))+l)=col(2)[k]	'Put Y data
end for
end for

'Title for each X,Y,Z column
cell(out,0)="x"
cell(out+1,0)="y"
cell(out+2,0)="z"

以下は、上記と同じ手順をトランスフォームを使わずに手動で行う方法です。

手動で行うには、Index 機能を使うことで変換できます。まず、X 列を作成し、次に、YZ 列を作成するという２段階の手順で行います。

1. x 列を作成する

まず、XYZ Tripret 形式の x 列に相当する部分を作成します。x 列は、y の列数だけ反復させたものですので、この例では４回反復させます。

Analysis タブから Statistical を選択して、Index → One Way を選択します。

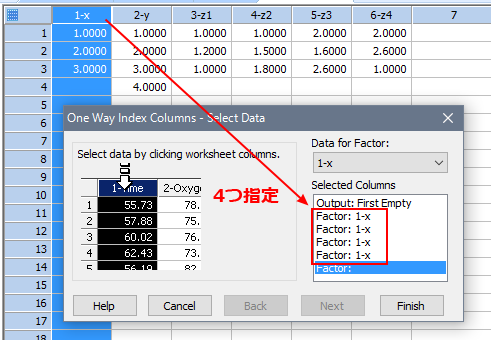

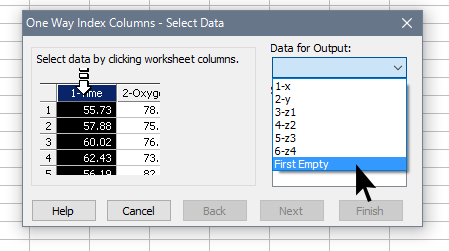

Output に First Empty を、Factor に列１を４つ指定します。

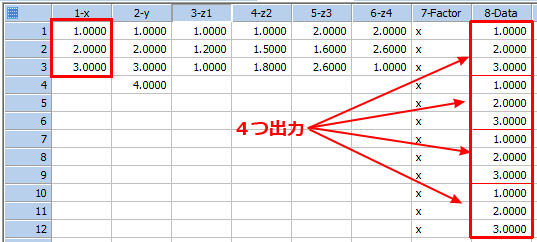

Finish をクリックすると、Factor と Data 列が以下のように生成されます。Data 列が XYZ Tripret 形式の X データに相当します。Factor 列は使用しません。

2. yz 列を作成する

同様に、yz 列を作成します。

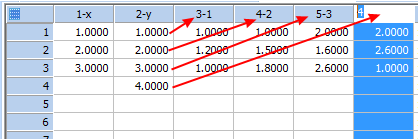

まず、Z 列のタイトルそれぞれに、対応する y データをインデックスとして設定します。この例では、z1 に 1 を、z2 に 2 を、z3 に 3 を、そして、z4 に 4 をそれぞれ入力します。

ここで入力したタイトルが、インデックス、すなわち、Y 列の値になります。
Analysis タブから Statistical を選択して、Index → One Way を選択します。

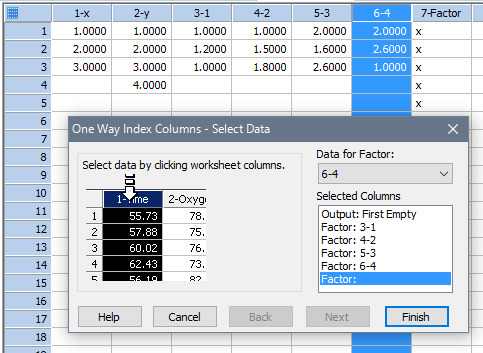

Output に First Empty を、Factor に列３～列６を指定します。

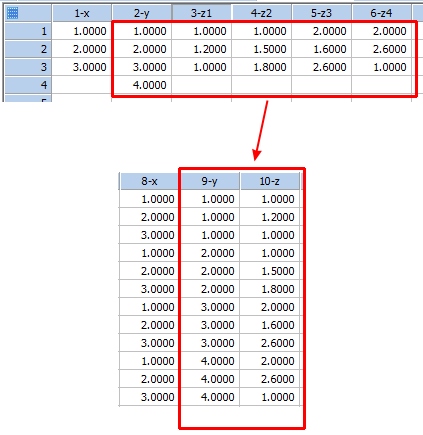

Finish をクリックすると、Factor と Data 列が以下のように生成されます。+Factor 列が XYZ Tripret 形式の y データに、+Data 列が Z データに相当します。

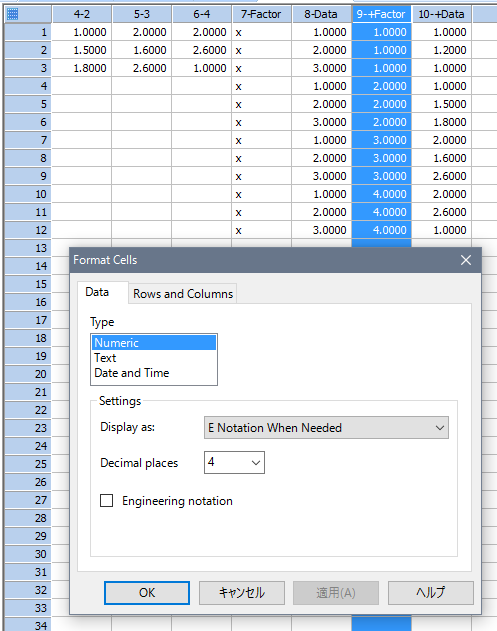

※ ここで、Y 列 (+Factor) のデータは左揃えで表示されています。これは、データがテキスト形式になっていることをあらわしていますので、これを数値に変換します。

Worksheet タブの Format ボタンをクリックして、Numeric を適用してください (既に Numeric が選択されていますが、改めて Numeric を選択して適用を押してください。表示が右揃えになり、小数点の桁が表示されれば、Numeric 形式になったことをあらわします)。

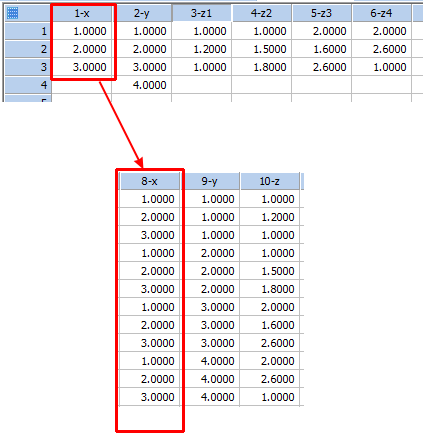

以上で、XY Many Z 形式のデータを XYZ Tripret 形式に変換することができました。

↓
