フィッティングしたグラフで、指定した Y値から X値を求める方法 (3.x, 4.x / Win, Mac)

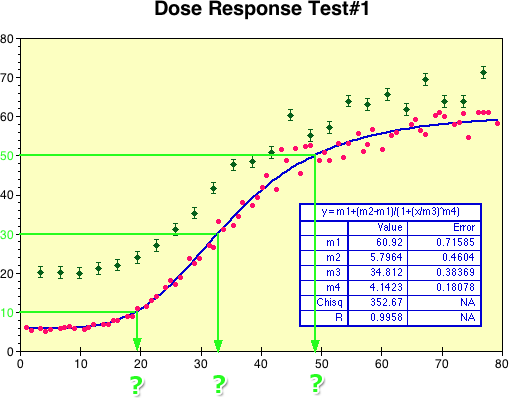

サンプルファイル (Dose Response) から Y=10, 30, 50 のときの各 X 値を求める

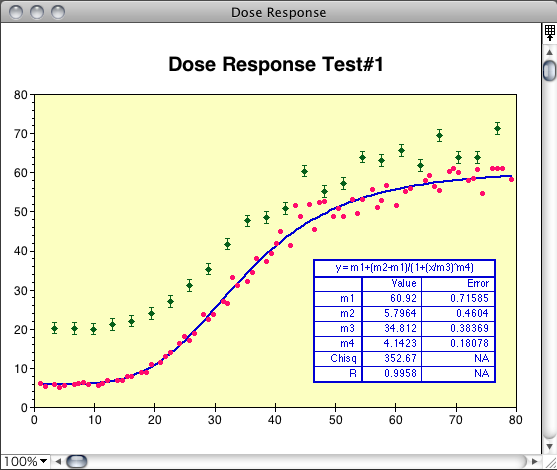

フィッティングさせたグラフを用意します。ここではユーザー定義関数でフィッティングしたサンプルファイル (Dose Response) を使用しています。

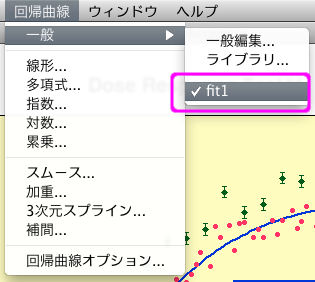

フィッティングのコマンドを実行します。
(このサンプルではユーザー定義関数を利用しているため
一般
メニューから
fit1
を選択しています)
「▼」のボタンを選択して「
回帰曲線をデータウィンドウにコピー
」を実行します。

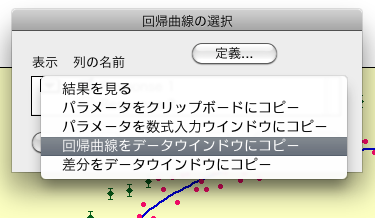

fit1 の「回帰曲線をデータウィンドウにコピー」 する
→
プロットメニュー
→
データ抽出

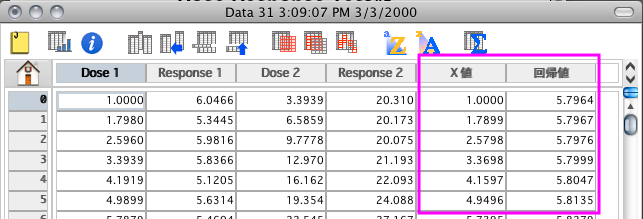

を実行して、データシートを表示すると右側の列に「
X値
」と「
回帰値
」の列が新たに追加されています。
コマンドにより追加された回帰曲線の X 値と回帰値
「
列ヘッダー
」をクリックして拡大し列番号を表示させます。

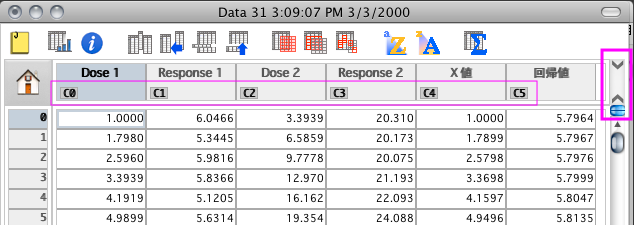

「列ヘッダ」 をクリックして表示された列番号 (C0~C5)
2列の空列を追加します。(空列がある場合はこの操作は必要ありません)

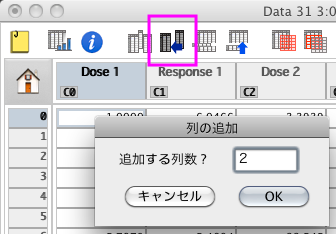

2列の空列 (C6, C7) を追加する
C6 の列に、求めたい任意の Y値 (
10, 30, 50
) を入力します。

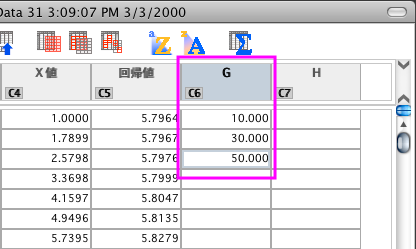

C6 列に、求めたい Y値 (10, 30, 50) を入力
「数式入力」に次の
table
コマンドを入力して実行ボタンをクリックすると X値を求めることができます。
C7=table(C6, C5, C4)
入力指定した Y値から求められた X値 = table (入力指定したY値の列, 回帰値, X値 )

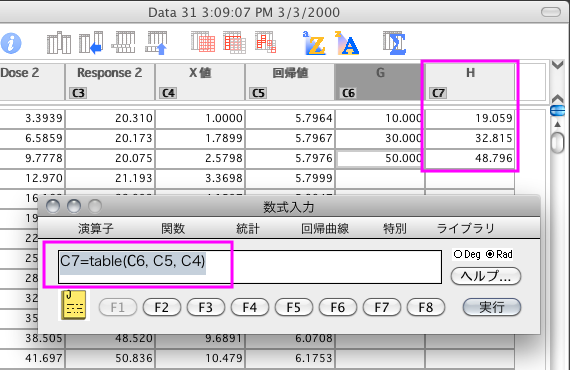

数式により求められた X 値 (
19.059, 32.815, 48.716
)
※
ガウス分布のようにひとつの Y値に複数の X値がある場合は、「回帰値」「X値」のデータ列に対し、左右のデータに分け、左右それぞれにマスク処理してそれぞれに table コマンドで計算する必要があります。
