棒グラフの色分け(3.x, 4.x / Win, Mac)

Q. 棒グラフの各棒を色分けして表示したい。

A. データの配置変更と「折れ線」グラフのマーカーを「棒」に変更することで作成が可能となります。

操作方法:

  1. カレイダグラフに用意されているサンプルグラフ (Column Plot.QPC) を使用して編集します。
    KaleidaGraph 4.1/Examples/Plots/

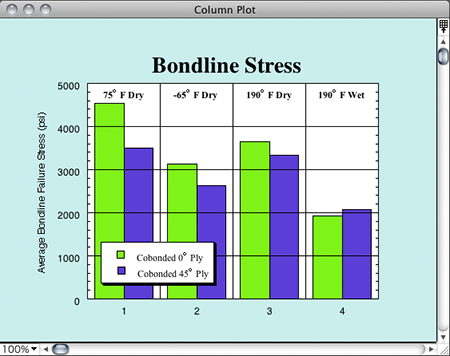

    カレイダグラフに用意されているサンプルグラフ (Column Plot.QPC)

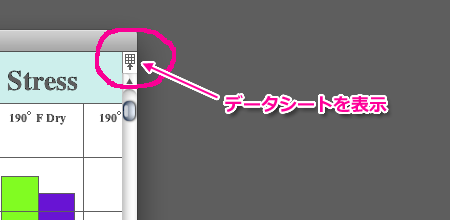

  2. 格子のアイコンをクリックして、データシートを表示します。

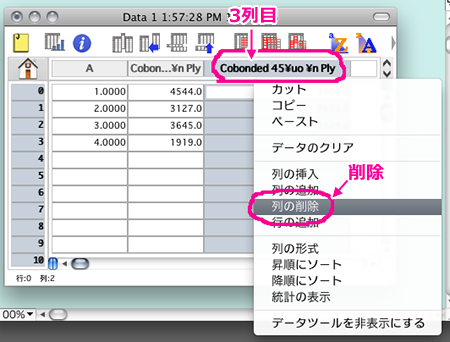

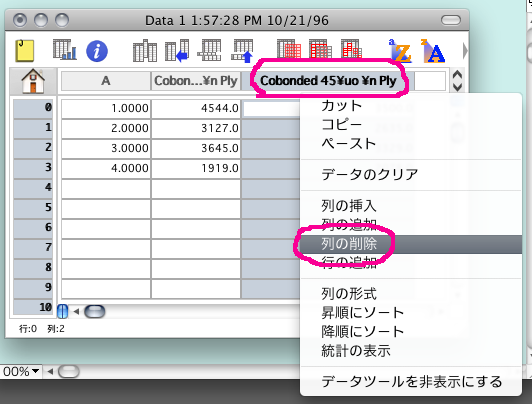

  3. ここでは、3列目のデータを削除します。

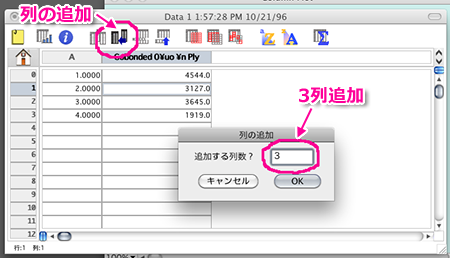

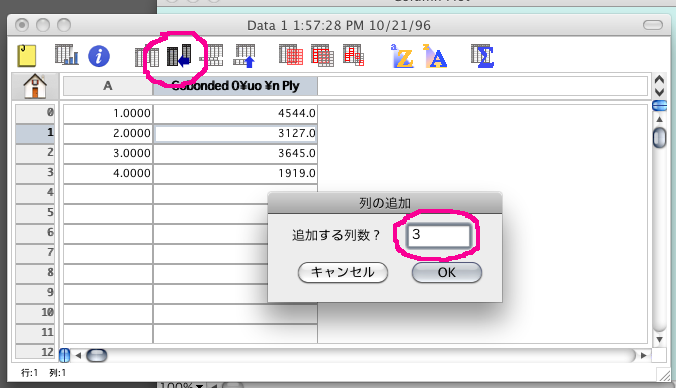

    空きの列を3列追加します。

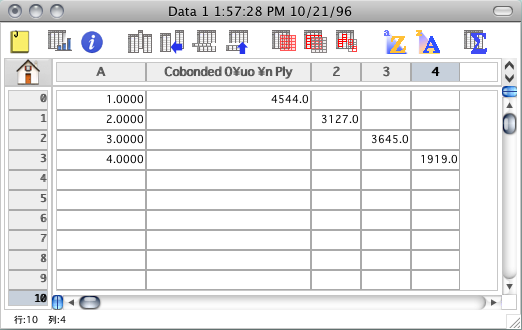

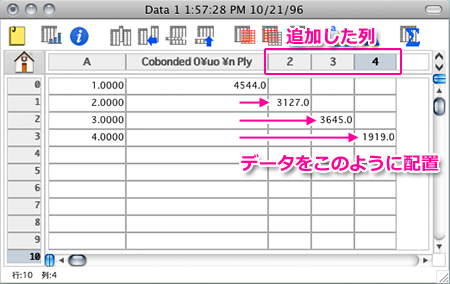

  4. 次のように、データを分解して各列に配置します。

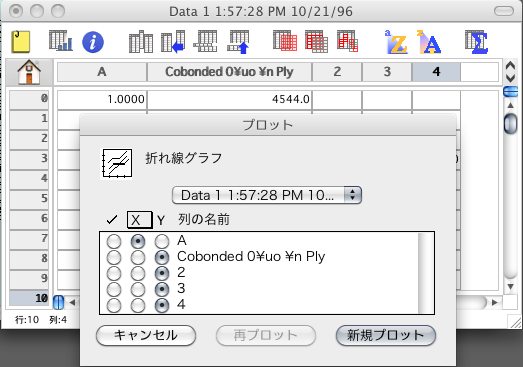

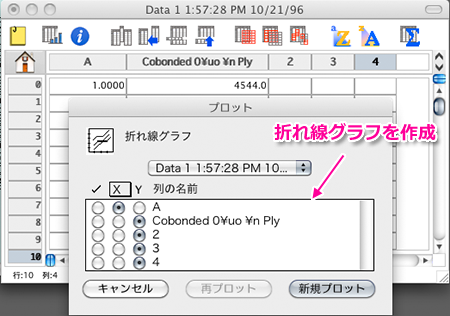

  5. はじめに「折れ線」グラフを作成します。

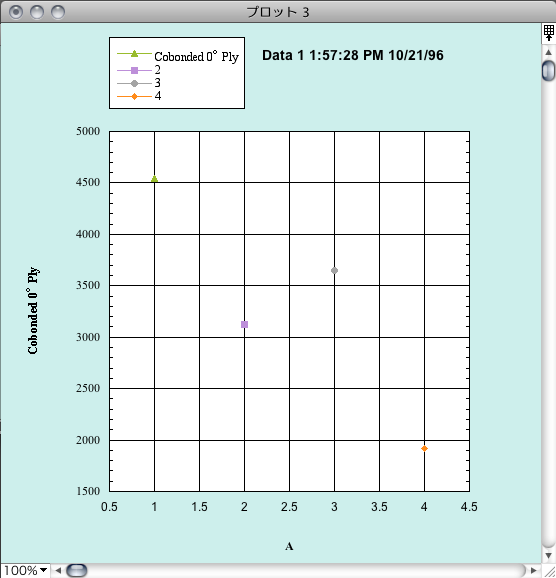

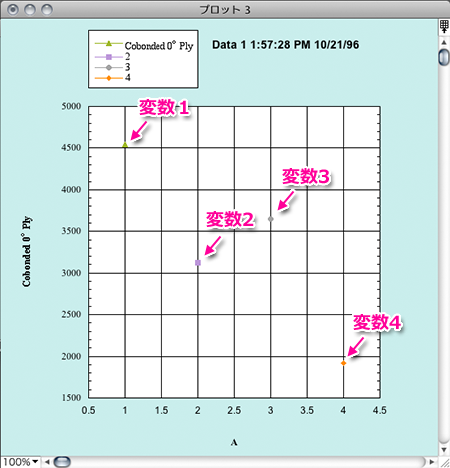

    作成された折れ線グラフ:

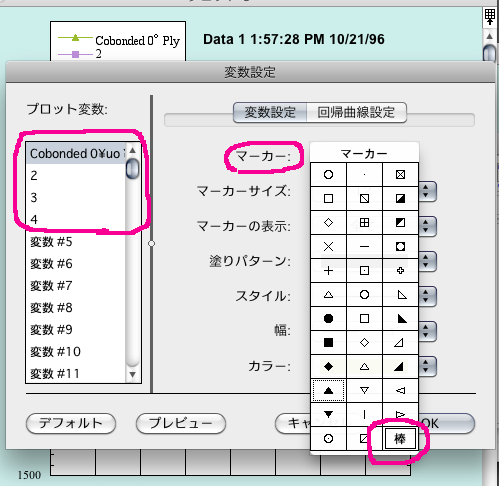

  6. 「プロット」メニュー → 変数設定 を実行します。

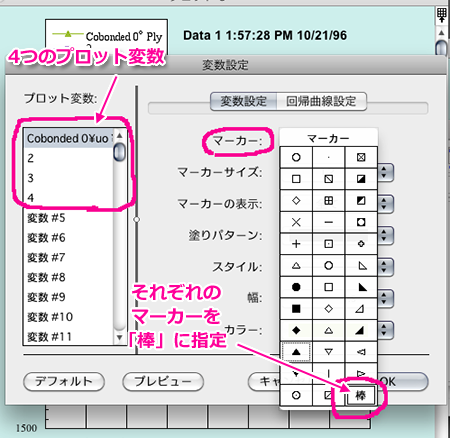

    それぞれ 4つの変数に対してマーカーを「棒」に設定します。

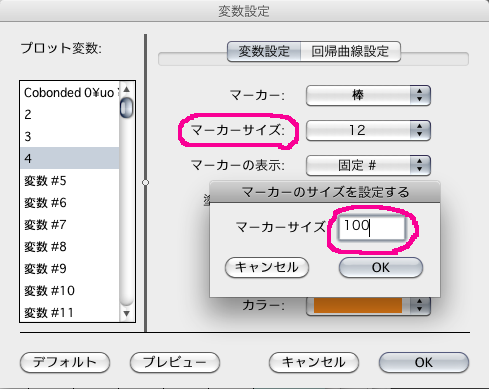

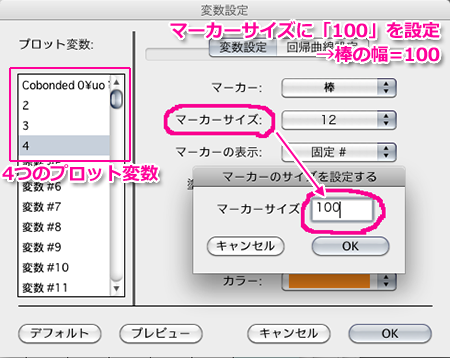

    また、それぞれ 4つの変数に対してマーカーサイズを「その他」に選択してから「100」を入力します。ここで指定したマーカーサイズは、棒の幅となります。


  7. 「プレビュー」または「OK」ボタンをクリックすると、色分けされた棒グラフが表示されます。

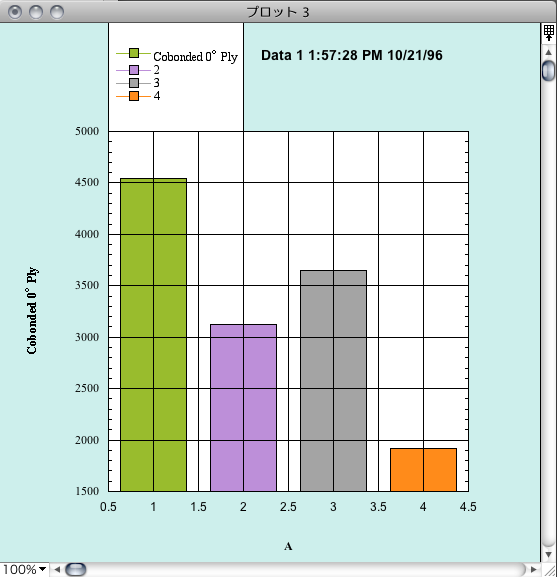

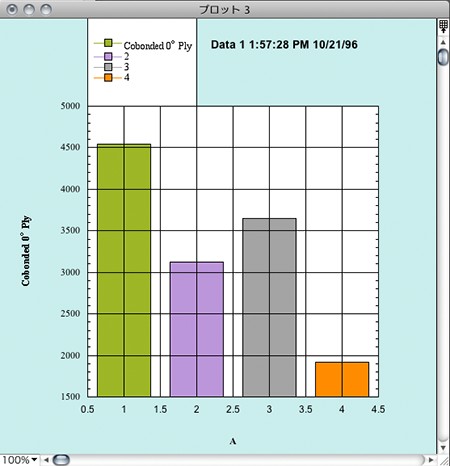

    色分けされた棒グラフの完成
