グラフの中に別のグラフを埋め込む方法

Q. グラフの中に別のグラフを埋め込むことはできますか?

A. 既存のグラフの中に、別の既存のグラフを埋め込むことはできませんが、新しくグラフを作成して埋め込むことは可能です。

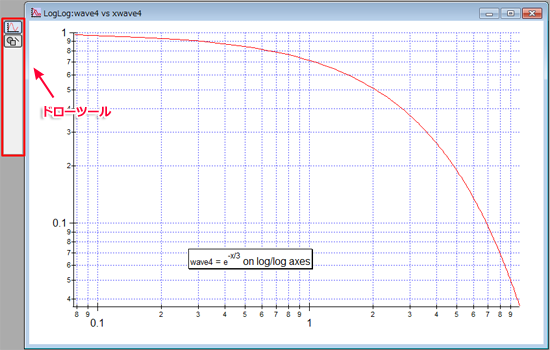

  1. ベースとなるグラフを作成して、最前面に表示して、グラフメニューツールを表示 を選択します。グラフの左側にドローツールが表示されます。


  2. ドローツールの上から2番目のアイコンをクリックするとドローモードになり、ドローツールの残りのアイコンが表示されます。

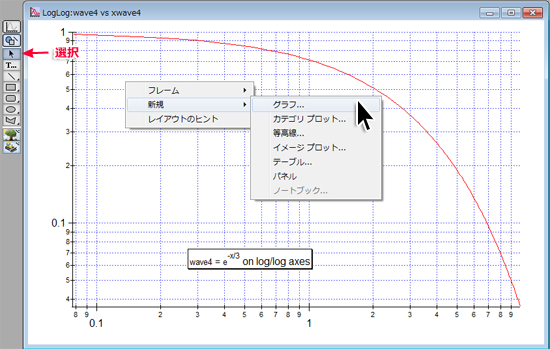

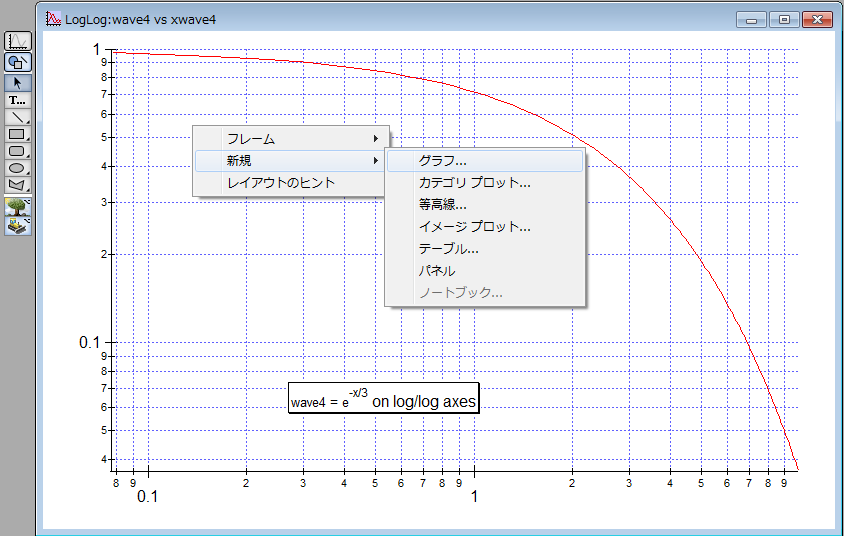

  3. 上から3番目の矢印アイコンを選択して、グラフ内部で右クリックしてコンテキストメニューで、新規グラフ を選択します。

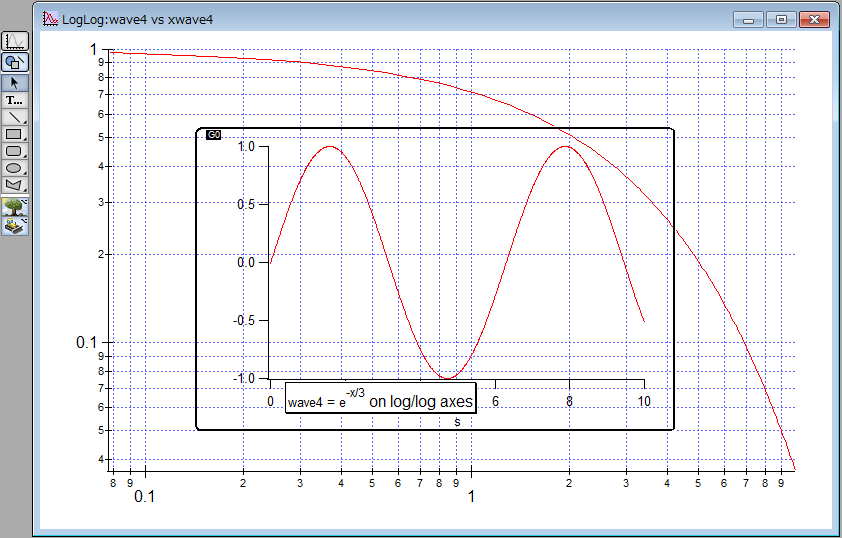

  4. 新規グラフダイアログが表示されるので、Y ウェーブX ウェーブを指定して、実行ボタンをクリックすると、新しいグラフが埋め込まれます。

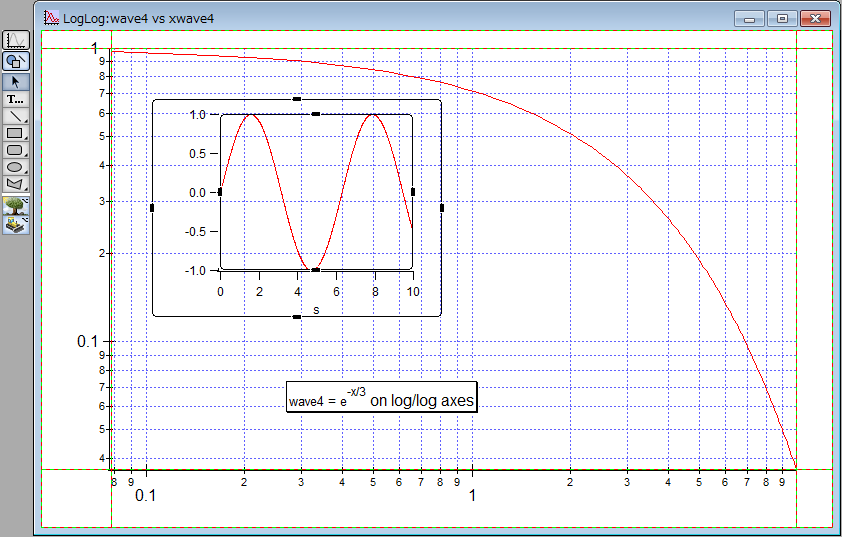

  5. 埋め込んだグラフは自由にサイズや位置を変更することができます。

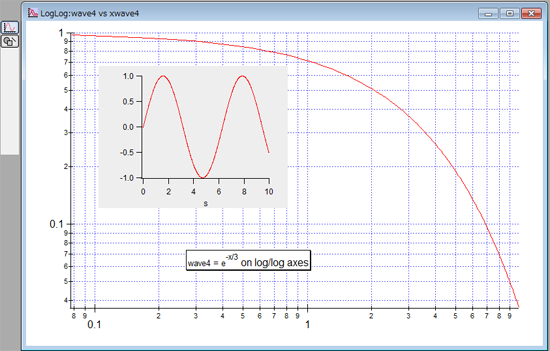

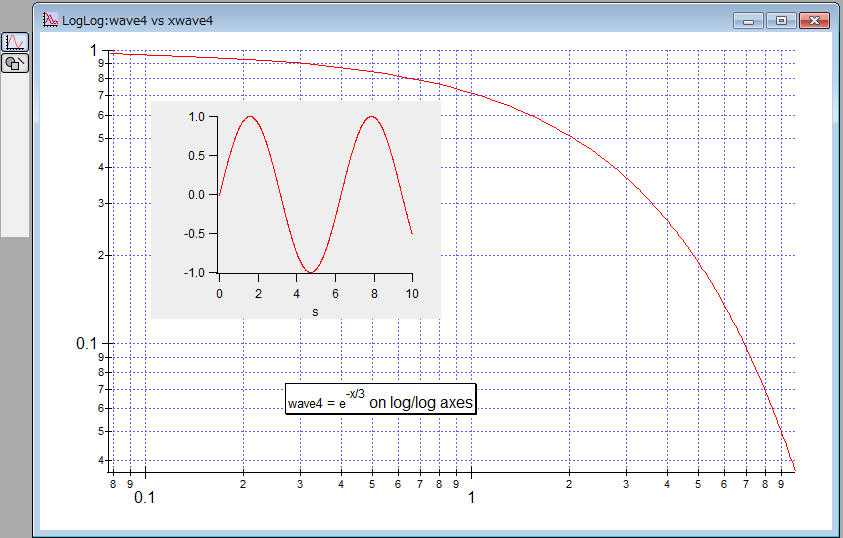

  6. 最後に、ドローツールの一番上のグラフアイコンをクリックして終了します(以下の図では埋め込んだグラフの背景をグレーにしています)。
