Waterfall プロットのカラー指定

Q. Waterfall プロットの 1点 1点に任意の色を指定することはできますか？

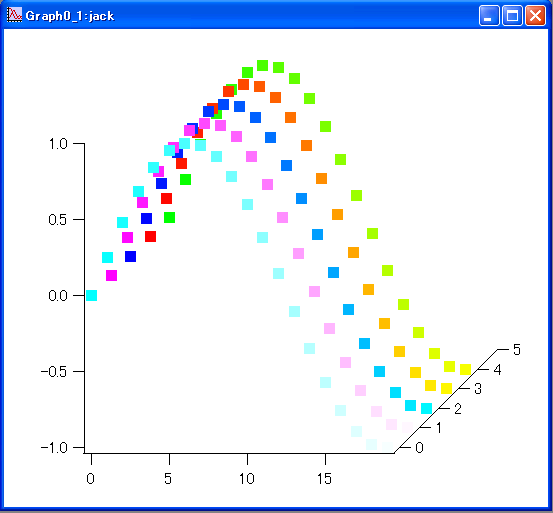

A. f(z) を使用することで、1点ずつに任意のカラーを指定することが可能です。

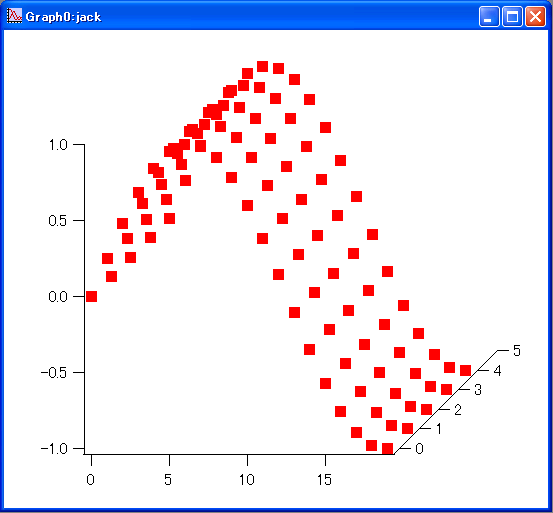

例えば、10ポイント 5列（計 50ポイント）の Waterfall プロットの場合、50 ポイント 3列のカラーウェーブを作成します。

3列のカラーウェーブの各列は、RGB の各色に対応しており、16 bit 整数（0～65535）で指定する必要があります。

f(z) の指定は、グラフメニュー＞トレースアピアランスの修正＞f(z) ボタンと操作し、f(z) を設定ウィンドウの「カラーモード」のリストで「3列のカラーウェーブ」を指定します。（※1）

ただし、v5.x～v6.0 までの IGOR Pro では、Waterfall プロットに対して、適切なカラーウェーブが「Z ウェーブ」のリストに表示されない不具合があるため、f(z) を指定ウィンドウから設定できません。

次のように ModifyGraph コマンド（※2・3 ）を直接入力する必要があります。

• 例

  //v5.x
  ModifyGraph zColor(jack)={jackcolor,*,*,directRGB}
  // v6.0x
  ModifyGraph zColor(jack)={jackcolor,*,*,directRGB,0}

ここで、jack は Waterfall に表示されているデータのウェーブ、Jackcolor は 3列のカラーテーブルのためのウェーブです。

もし、Waterfall に表示しているウェーブが aaa という名称で、これに対応するカラーテーブルのウェーブが bbb の場合は、次のようになります。

• 例

  //v5.x
  ModifyGraph zColor(aaa)={bbb,*,*,directRGB}
  //v6.0x
  ModifyGraph zColor(aaa)={bbb,*,*,directRGB,0}

→

ModifyGraph コマンドの詳細は、ヘルプの ModifyGraph for Traces の項をご参照ください。
